带渲染静态测试的变节距压缩弹簧结构

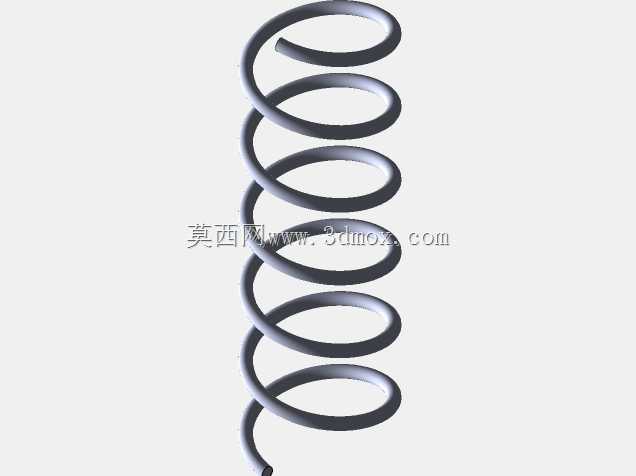

　　这款弹簧的建模过程没有直接调用软件内置的螺旋线扫掠模板，而是先根据实际工况的载荷-位移曲线拆分了节距段：靠近两端的3圈采用密圈设计，节距仅为线径的0.8倍，主要作用是在安装时保证端面贴合度，避免工作过程中出现偏载侧弯，中间段采用渐变节距设计，从端部密圈向中部逐步放大节距至线径的2.1倍，这种变节距设计可以让弹簧在受载初期刚度较低，随着压缩量增大，密圈段逐步并紧，整体刚度呈非线性上升，刚好适配通讯类手持设备按键的触发手感需求——轻按阶段行程顺畅，按到底时提供清晰的反馈力，不会出现软塌的触底感。

　　从实际应用场景来看，这类弹簧除了用在手持通讯设备的按键复位结构里，也常出现在小型微动开关、便携电子设备的电池仓触点、快拆卡扣的复位结构中，不同场景下对弹簧的端面处理要求差异很大：用于按键复位的版本两端都做了并圈磨平处理，磨平角度达到270度以上，保证装配时端面和安装座的接触面积足够，不会在反复按压过程中出现端面滑移导致的卡滞；用于电池触点的版本则会在一端做收口处理，缩小端部内径刚好卡在触点凸台上，省去额外的固定结构，减少装配工序。

　　建模阶段特意做了静态受力的仿真测试，先给弹簧两端添加固定约束，模拟实际安装时的预压状态，预压量设置为自由长度的15%，这是这类小型弹簧常用的预压区间，既可以消除安装间隙，又不会让预紧力过大导致装配困难。之后逐步加载至工作行程上限，观察每一圈的应力分布，特意调整了中间过渡段的节距变化率，避免出现某一圈应力集中超过材料许用应力的情况——最初的等节距方案在压缩到工作行程的80%时，第三圈的应力就超过了304不锈钢丝的许用切应力，反复压缩会出现永久变形，调整节距后，最大应力点转移到了中部圈，应力值控制在许用值的75%以内，满足10万次以上的按压寿命要求。

　　外形尺寸方面，这款弹簧的线径选用0.4mm的304不锈钢丝，中径4mm，自由长度18mm，安装时的最小容纳腔直径需要比弹簧外径大0.8mm以上，也就是至少5.6mm，避免弹簧压缩时外径胀大蹭到腔壁产生额外摩擦，影响弹力输出的线性度；安装腔的深度需要匹配弹簧并紧后的长度，这款弹簧全并紧长度为4.8mm，所以安装腔的有效深度不能小于5mm，预留0.2mm的安全间隙，避免弹簧压并后出现硬接触损伤端面。端部磨平处理的部分厚度控制在线径的1/4，既保证端面平整度，又不会因为磨除量过大导致端部圈的强度不足。

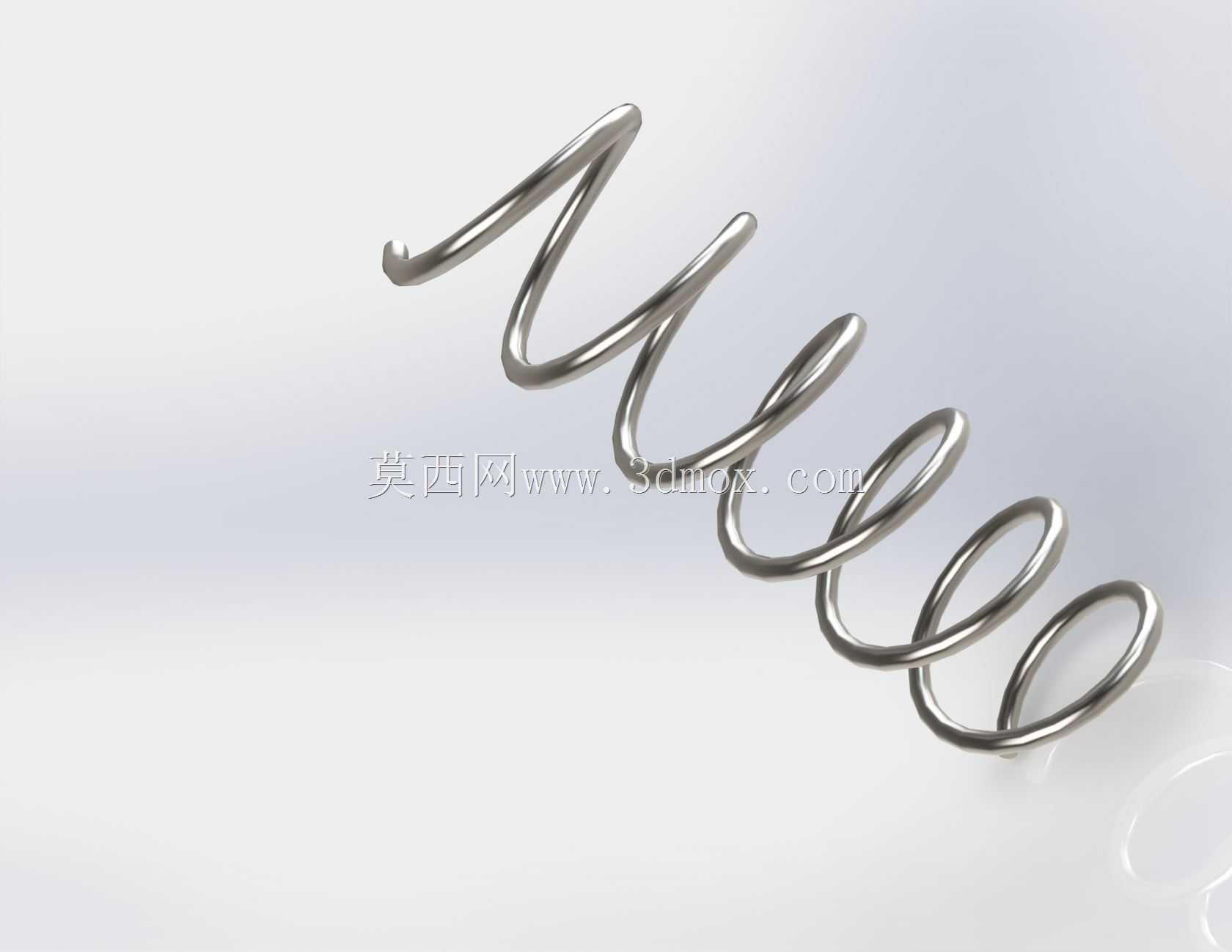

　　渲染部分的设置完全按照实际金属表面处理效果调整，没有做过度的镜面反光，而是还原了不锈钢弹簧经回火处理后的半哑光金属质感，表面粗糙度设置为Ra0.8，和实际量产弹簧的表面状态一致，方便结构设计人员直接把渲染效果放到整机装配的渲染场景里，不用再额外调整材质参数。静态测试的结果直接附在模型文件的配置属性里，包括不同压缩量下的弹力值、刚度曲线、最大应力位置，选型的时候可以直接调用参数，不用再重新做仿真计算，能节省不少前期方案验证的时间。

　　实际装配的时候还要注意，这类小型弹簧不能用带尖角的工装夹取，否则容易刮伤钢丝表面，留下应力集中的缺口，大幅缩短使用寿命，建模的时候也特意在弹簧两端的过渡位置做了微小的圆角处理，避免锐边在装配时划伤操作人员或者周边的塑料结构件。另外弹簧的旋向选择也有讲究，如果是并排安装多个弹簧的场景，相邻弹簧要采用相反旋向，避免压缩过程中出现互相缠绕的问题，这款模型同时做了左右旋两个配置，可以直接根据装配需求切换，不用重新建模。
