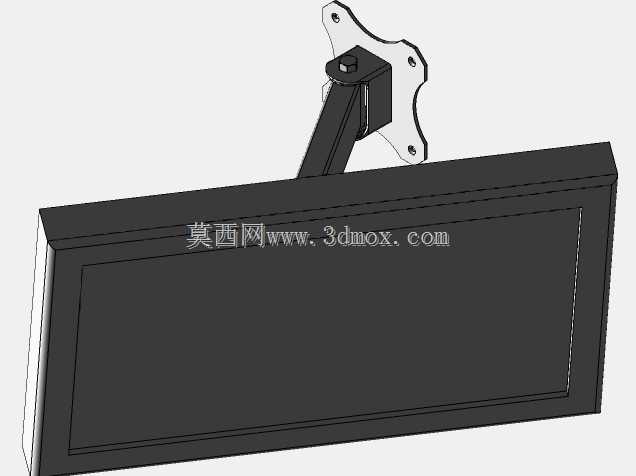

32寸壁挂可调节悬臂电视挂架结构

　　这款壁挂式电视挂架主要面向民用客厅、商用办公会议室、公共区域信息发布屏等场景的显示设备安装需求，适配32英寸规格的平板显示设备，核心作用是将显示终端固定于墙面的同时，释放桌面或落地空间，同时提供多维度的视角调节能力，满足不同观看位置的视线角度要求。从结构设计来看，整套挂架分为墙面固定底座、多段铰接悬臂、屏幕连接背板三个核心部分，墙面固定底座采用带加强筋的冲压钢板结构，安装孔位按照常规砌体墙、混凝土承重墙的膨胀螺栓安装间距设计，预留了足够的安装调节余量，可适配常见的墙面施工误差，底座与悬臂的连接轴采用径向限位结构，避免悬臂转动时出现轴向窜动，同时轴套位置预留了阻尼调节空间，可根据屏幕实际重量调整铰接阻尼，

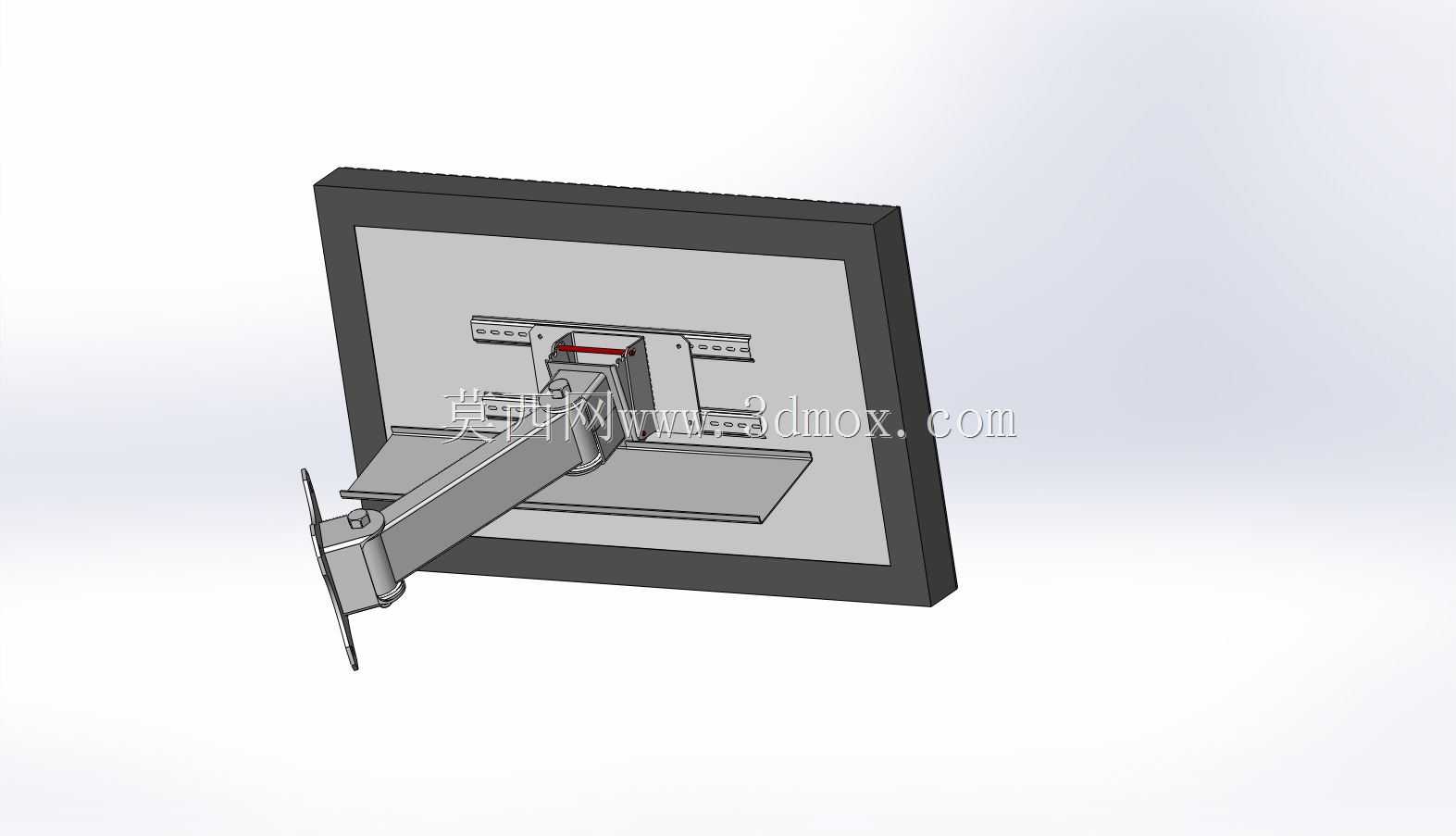

　　保证角度调节后不会出现屏幕自行下坠的问题。多段悬臂采用矩形截面的型钢弯折成型，相比同厚度的平板折弯结构拥有更高的抗扭刚度，在屏幕伸出至最大行程时，可有效降低屏幕的晃动量，悬臂的每一段铰接位置都设置了角度锁止结构，支持水平方向左右摆动、垂直方向俯仰角度调节，部分铰接位还支持小范围的屏幕水平旋转，可满足坐姿、站姿等不同观看高度的视角匹配需求，悬臂的走线槽采用内嵌式设计，可将屏幕的电源线、信号线顺着悬臂内部排布，避免明线外露影响安装整洁度。屏幕连接背板采用通用的VESA安装孔位设计，孔位覆盖32寸屏幕常见的75mm、100mm、200mm孔距规格，背板上设置了快装挂扣结构，安装时可先将挂扣固定在屏幕背面，再整体挂接到悬臂前端的连接位，

　　最后拧入防脱螺丝即可完成屏幕固定，大幅降低高空安装屏幕时的对位难度。从安装边界来看，整套挂架收拢状态下屏幕背面距离墙面的最小距离可控制在较薄的尺寸范围内，满足追求贴墙安装的整洁需求，悬臂完全伸出时可将屏幕向外拉出足够距离，满足大角度偏转时的空间需求，俯仰调节角度覆盖日常使用的上下倾斜范围，左右摆动角度可覆盖墙面正前方的大扇形区域，满足房间内多个位置的观看需求。结构设计过程中针对各铰接点的受力做了针对性强化，悬臂与底座、悬臂与屏幕背板的连接位置都做了翻边加强处理，避免长期承重出现结构变形，所有钣金件的边缘都做了圆角钝化处理，避免安装过程中划伤施工人员或者破坏线材表皮，表面采用喷塑处理，兼顾防锈能力与外观质感，可适配多数家居、

　　办公场景的装修风格。在实际选型应用中，这类挂架需要匹配对应屏幕的重量、背面安装孔位参数，安装时需确认墙面的承重能力，对于轻质隔墙需要采用对应的空心墙膨胀固件，避免出现安装脱落的风险，建模过程中各铰接位置的运动间隙做了合理预留，既保证调节时的顺畅度，又不会出现过大的旷量导致屏幕晃动，各部件的连接螺丝规格都采用通用的五金标准件，方便后期维护更换。
