通讯设备安装用U型槽式导轨结构件

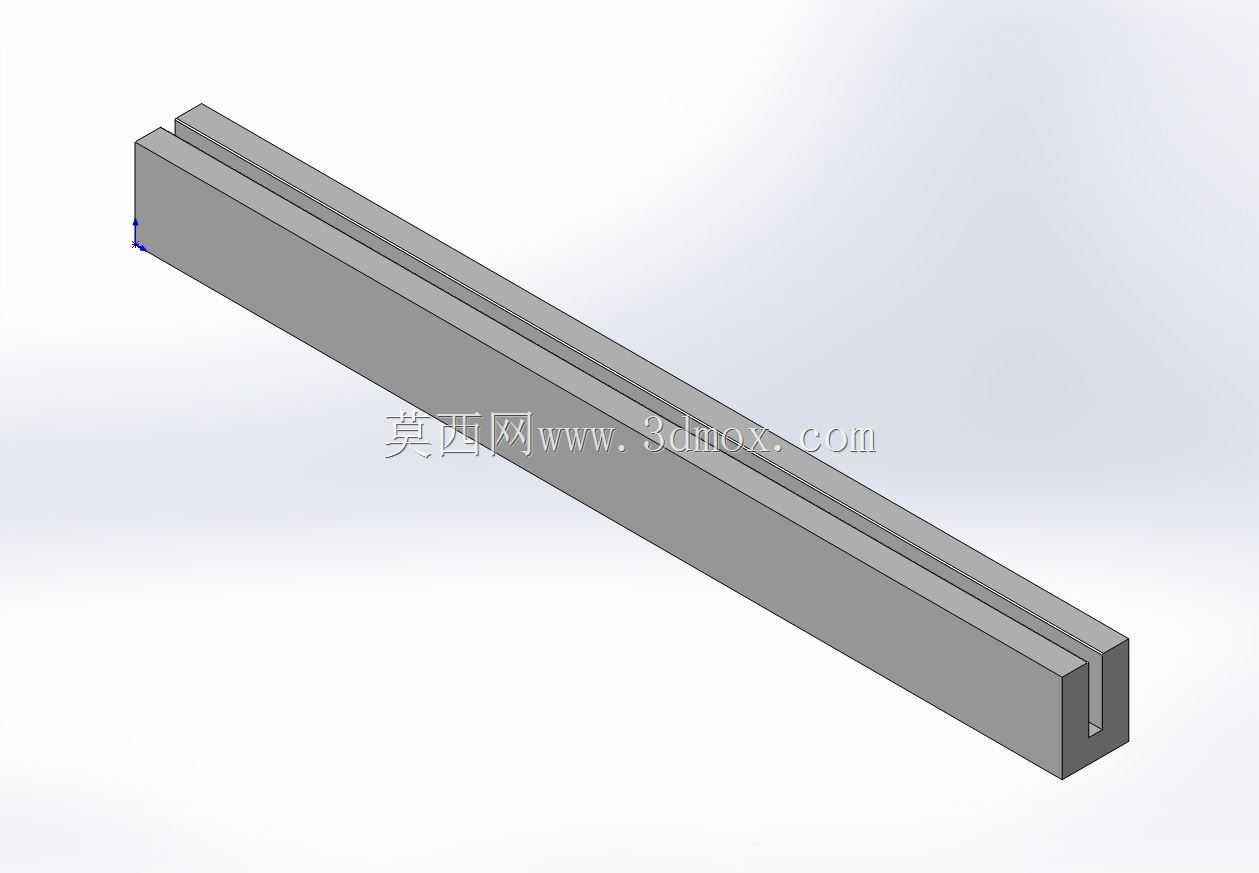

　　在通讯基站、机房布线、弱电井设备安装场景中，这类槽式导轨是最常用的基础安装构件，日常做通讯设备集成时，这类构件的选型直接决定了后期设备扩容、维护的操作便捷性。这款UKB系列槽型构件采用对称式U型截面设计，整体为等截面长条形结构，沿长度方向全程开设通槽，槽口宽度经过标准化适配，可兼容市面上多数通讯配套安装卡件、螺栓滑块，无需现场二次扩孔或裁切槽口，能大幅缩短现场安装的工时。从结构设计逻辑来看，这款构件在槽体两侧做了等厚加强处理，侧壁厚度均匀，既保证了沿长度方向的抗弯刚度，在承载壁挂式通讯模块、配线架、小型信号中继设备时不会出现中部下挠变形，同时也控制了整体自重，单人即可完成长段构件的上墙固定作业，不需要额外的吊装辅助。

　　构件的端部做了直角平齐处理，没有额外的焊接或拼接凸台，多段导轨拼接时可以直接对齐端面，通过配套的拼接连接件就能实现通长无断点的安装轨道，适配不同长度的安装墙面需求，不会出现拼接处卡滞滑块、无法顺畅滑动调整安装位置的问题。实际应用中，这类导轨不仅可以用于通讯机房内的设备壁挂安装，也可以在弱电竖井中作为垂直布线的线缆固定依托，配套的卡箍、滑块可以直接卡入槽内，沿长度方向任意位置固定，不需要提前预钻安装孔，对于后期点位调整、新增设备的场景适配性极强，避免了传统角钢安装需要反复打孔、破坏墙面防腐层的问题。从安装边界来看，这款构件的槽深设计兼顾了固定强度与安装空间，滑块卡入后不会出现松脱晃动，同时槽底与安装墙面之间预留了足够的间隙，

　　固定螺栓的头部可以完全沉入槽底空间，不会突出槽内影响滑块滑动，安装时只需要按照间距要求在墙面打入膨胀螺栓，从槽口穿入后拧紧即可完成固定，对安装墙面的平整度要求不高，即使是轻微不平整的水泥墙面，也可以通过螺栓的拧紧程度微调导轨的直线度，保证后续安装的设备保持水平或垂直状态。在结构建模过程中，这类等截面构件需要重点控制槽口的尺寸公差，槽口宽度的公差范围需要控制在±0.2mm以内，否则会出现配套滑块卡滞或者间隙过大晃动的问题，同时侧壁与槽底的过渡圆角需要做统一处理，避免应力集中，在长期承载设备重量的情况下不会出现槽口开裂的问题。另外，构件的外棱边做了微小的倒角处理，避免安装作业时划伤施工人员的手部，也不会割破穿入槽内的线缆外皮，

　　符合通讯施工的安全规范要求。在户外通讯机柜的内部安装场景中，这类导轨也可以作为机柜内的设备层板支撑，通过配套的L型支架卡入槽内，就可以灵活调整层板的安装高度，适配不同尺寸的通讯设备安装需求，相比传统的固定孔位机柜立柱，调整灵活性提升明显，不需要借助专用工具就可以完成层板位置的调整，日常维护时拆装设备也更加方便。做这类构件的三维建模时，需要重点还原通槽的全程等截面特征，不能出现局部壁厚不均的问题，同时要明确标注安装时的螺栓孔位推荐间距，一般沿长度方向每间隔300mm设置一个固定点，就可以保证导轨的承载能力满足多数通讯设备的安装需求，端部的固定点距离端面不超过50mm，避免端部悬臂过长出现变形。
