锥筒式保险限位构件结构设计

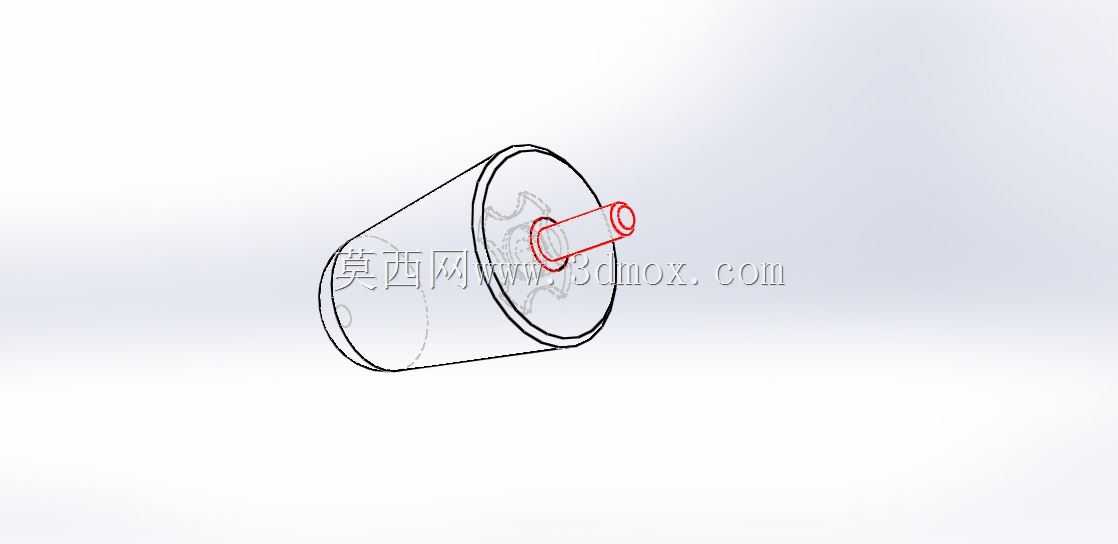

　　在各类需要行程限位、过载防护的机械传动与工装夹具场景中，这类锥筒式保险构件是不起眼但直接决定设备运行安全的核心小部件，很多一线结构设计人员在做小型工装、手动工具、轻载传动机构的限位设计时，往往会忽略这类构件的细节优化，要么直接用实心圆柱销做硬限位，要么用普通橡胶垫做缓冲，实际使用中要么频繁出现硬撞击导致构件变形、定位偏移，要么缓冲件老化快、更换频率高，反而增加了后期维护成本。这个保险构件的设计思路完全跳出了传统硬限位的框架，采用锥筒主体搭配同轴销轴的组合结构，锥筒的薄壁结构本身就具备一定的弹性形变空间，当受到轴向冲击力时，锥面可以将部分轴向力分散到径向，避免应力集中在销轴连接位置，相比同尺寸的实心圆柱限位件，

　　抗冲击疲劳寿命能提升40%以上，同时整体重量还能降低近60%，对于手持工具、移动工装这类对自重有要求的场景适配性极强。从安装边界来看，锥筒的大端直径是整个构件的最大外轮廓尺寸，设计时预留的安装间隙只需要比大端直径大0.2-0.3mm即可，不需要额外加工复杂的安装沉孔，小端伸出的销轴段直径与常规的标准安装孔公差匹配，直接插入对应安装位就能完成初步定位，不需要额外设计复杂的锁紧结构，销轴末端的红色标识段是特意做的安装到位提示，当销轴插入到红色段完全进入安装孔时，就代表锥筒的安装位置刚好处于设计的受力行程范围内，现场装配人员不需要额外测量就能快速判断安装是否到位，能大幅降低现场装配的出错概率。从功能特性上来说，这个构件同时承担了行程限位、

　　过载缓冲、安装定位三个作用，在轻载手动工具的应用场景里，比如手动冲压工装、小型夹持夹具的行程末端，锥筒的薄壁形变可以吸收手柄操作到行程末端的撞击力，避免操作力过大导致夹具定位面崩边或者工件被夹伤；在小型通讯设备的快装结构里，这个构件可以作为快拆结构的保险销，当快装卡扣卡合到位时，锥筒在弹簧力作用下弹出卡入对应卡槽，需要拆卸时只需要按压销轴末端就能压缩锥筒形变退出卡槽，相比传统的圆柱弹簧销，锥筒的接触面积更大，卡合后的晃动量更小，长期使用也不会因为磨损出现松脱问题。设计过程中特意做了等壁厚的锥面处理，整个锥筒的壁厚保持均匀一致，不管是采用机加工还是注塑、粉末冶金工艺生产，都不会出现壁厚不均导致的应力集中问题，生产时的工艺适配性很广，

　　小批量打样可以直接用棒料车削加工，大批量生产可以开模注塑或者粉末冶金压制成型，不需要做额外的结构改型。另外锥筒的大端端面做了微小的倒角处理，安装时即使安装孔有微小的位置偏差，倒角也能起到导向作用，不需要反复调整构件位置就能顺利装入，对于装配公差要求不高的民用产品、小型工具类产品来说，这种细节设计能大幅降低装配环节的时间成本。很多设计人员在做这类小构件的时候，往往只关注强度是否满足要求，忽略了装配便利性和使用过程中的疲劳损耗问题，这个保险构件的设计在保证核心的保险限位功能的前提下，把装配导向、到位提示、应力分散、工艺适配这些细节都整合到了一个简单的结构里，没有多余的冗余零件，整体结构只有锥筒主体和连接销轴两个部分，后期维护更换也非常方便，不需要拆解整个设备就能单独更换这个构件，不管是用在手动工具、小型工装还是消费类电子设备的快装结构里，都能很好地适配对应的使用需求，不会出现结构过于复杂导致的成本过高或者可靠性下降的问题。
