集成阻尼调节功能的变径过渡风管结构

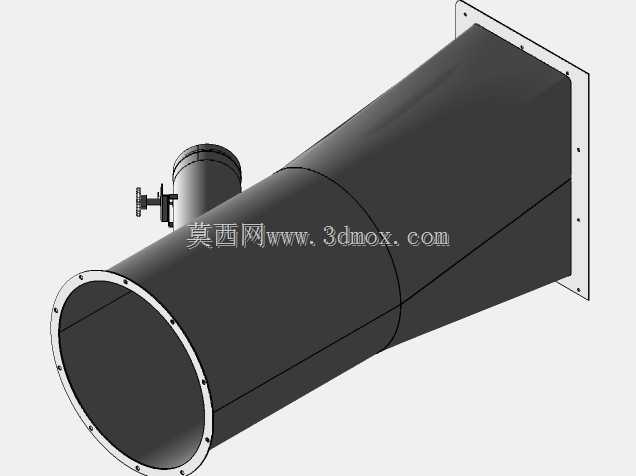

　　在商用通风、工业除尘、暖通空调系统的管路布设场景中，不同截面尺寸的风道对接始终是现场安装的常见痛点，方形主风道与圆形支风管的连接如果处理不当，极易出现局部涡流压损过大、接口漏风、管路振动传导等问题，这款集成阻尼调节结构的变径过渡风管，正是针对这类工程实际需求完成的结构设计。从实际使用场景来看，这类过渡件常应用在车间除尘系统的支管接驳、写字楼新风系统的风道变径段、实验室通风柜的排风对接位置，一端适配现场常见的方形金属风道法兰，另一端平滑过渡为标准圆形风管接口，无需额外制作异形转接件，就能完成不同截面风道的密封对接，大幅降低现场施工的裁切、焊接工作量。结构设计上，变径段采用渐变式流线型过渡，没有出现直角突变的截面结构，

　　气流在通过变径段时不会产生剧烈的流向折转，能有效降低局部阻力系数，减少通风系统的压损，避免因截面突变产生的气流啸叫问题。侧面集成的阻尼调节结构，没有采用传统风管插板阀的外置突出结构，而是将调节叶片内嵌在变径段的气流通道内，调节手柄设置在风管侧方的圆柱形接口位置，操作人员无需进入风道内部，在管路外侧就能转动调节轴，改变阻尼叶片的开启角度，实现对应支路风量的精准调节，适配不同工况下的通风量需求，这种内嵌式设计也避免了外置阀件突出带来的安装空间占用问题，在吊顶内、设备夹层等狭窄安装空间内的适配性更好。安装边界方面，方形端的法兰边预留了标准螺栓孔位，可直接与同规格的方形风道法兰通过螺栓配合密封垫完成紧固，

　　圆形端的外径尺寸匹配常规圆形螺旋风管的插接公差，可直接插入对应规格的圆形风管后通过抱箍固定，不需要额外加工转接结构；阻尼调节轴的侧方突出长度控制在合理范围，安装时只需在侧方预留不超过100mm的操作空间，就能完成风量调节操作，不会与周边的管线、墙体产生干涉。从结构强度角度考虑，整个过渡件的壁厚选取兼顾了刚性与重量要求，常规通风工况下不会因管路内外压差产生形变，法兰边的折边结构进一步提升了接口处的刚性，紧固螺栓时不会出现法兰变形导致的密封面贴合不严问题。阻尼叶片的转轴位置设置了密封结构，长期使用过程中不会出现转轴位置漏风的问题，叶片边缘做了圆弧过渡，调节过程中不会与风道内壁产生卡滞，即使风道内存在少量粉尘颗粒，

　　也不会轻易造成调节结构卡涩，适配多粉尘的工业通风场景使用。不同于市面上常见的独立变径接头加外置风阀的组合方案，这款集成式结构将两个功能部件整合为一体，减少了一组法兰对接接口，也就减少了一处潜在的漏风点，同时整体长度比两个部件拼接的尺寸更短，在管路布设空间紧张的场景下，能有效节省管路安装占用的长度空间，降低管路布设的难度。气流组织层面，渐变的内壁曲面让气流从方形端进入后能平滑引导至圆形端，阻尼叶片处于全开位置时，叶片本身的流阻极低，不会对正常通风产生额外阻碍；当需要调小支路风量时，转动叶片角度就能逐步增加通道阻尼，实现风量的线性调节，不会出现调节过程中风量突变的问题，方便现场调试人员精准匹配各支路的风量平衡。
