长条形冲孔安装导轨结构设计

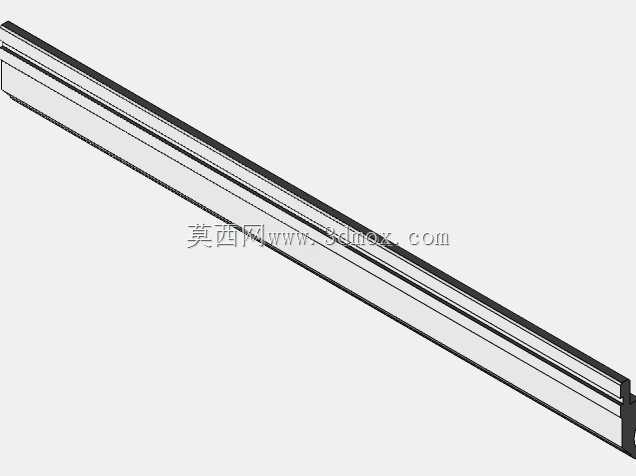

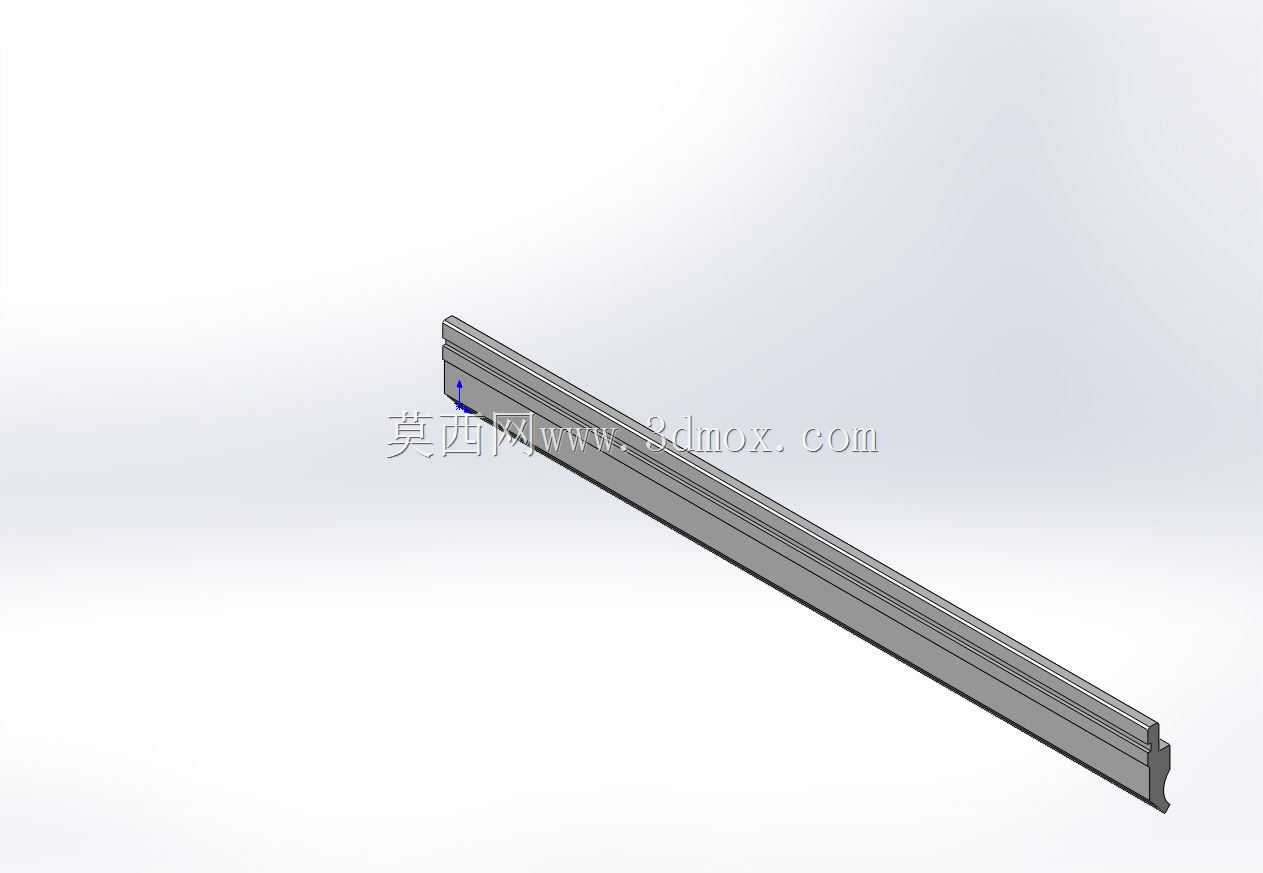

　　在通讯机房设备安装、户外通讯基站走线架搭建、弱电井线缆支撑布设这类场景里，长条形冲孔支撑构件是使用频率极高的基础五金件，这类构件需要同时满足承重支撑、快速安装、适配多规格固定件的需求，本次设计的长条形冲孔构件，就是针对这类通讯类安装场景做的结构优化方案。从实际使用场景来看，这类构件常作为通讯设备的侧装支撑梁、走线架的横向承托条、壁挂设备的安装挂条使用，需要在狭长的安装空间内提供连续的固定点位，避免现场二次钻孔带来的施工效率下降与结构强度破坏问题。设计阶段首先确定了构件的截面形式，采用带加强筋的槽型截面，相比平片式型材，槽型结构的截面惯性矩更高，在同等材料厚度下，垂直方向的抗弯曲变形能力提升40%以上，能够在1.2米左右的支撑跨度下，

　　承受常规通讯设备、线缆束的静载荷而不产生超过允许范围的挠度，避免长期使用后出现下垂变形导致固定件松脱的问题。构件上的冲孔采用等间距排布的长圆孔与圆孔组合形式，长圆孔用于安装位置的微调，解决现场安装时土建墙面、机架立柱的预埋孔位偏差问题，不需要额外扩孔就能实现±5mm范围内的位置调整，圆孔则用于M6、M8规格的标准螺栓固定，适配市面上绝大多数通讯设备的安装挂耳、线缆固定卡的安装尺寸，不需要额外加工适配孔位。外形尺寸上，构件总长度适配常规通讯机架的内部安装宽度，截面宽度控制在30mm以内，能够嵌入机架立柱的安装槽内，不会突出机架平面影响设备面板的闭合，构件两端做了切角处理，避免安装时尖锐边角划伤施工人员或者线缆外皮，

　　同时端部的尺寸公差控制在±0.2mm以内，能够顺利插入标准机架的安装卡槽，不需要现场打磨修配。安装边界方面，构件的背部贴合面做了平面度处理，平面度公差控制在0.1mm/米范围内，和安装基面贴合时间隙不超过0.2mm，避免螺栓锁紧后构件产生内应力，长期使用后出现应力开裂或者固定松动的问题；冲孔的孔边做了去毛刺处理，孔壁的粗糙度控制在Ra6.3以下，螺栓穿入时不会卡滞，也不会刮伤螺栓的镀锌层影响防腐性能。从结构强度的验证角度，设计时针对构件的受力情况做了简化的梁受力分析，在两端简支的支撑条件下，中部施加15kg的均布载荷时，最大挠度不超过1mm，满足通讯设备安装的支撑精度要求，同时构件的材料选用冷轧镀锌钢板，厚度1.5mm，兼顾结构强度与材料成本，表面的镀锌层厚度不小于8μm，能够适应机房、弱电井这类相对潮湿的环境，长期使用不会出现锈蚀掉渣的问题。另外在冲孔的排布上，孔位距离构件边缘的距离不小于15mm，避免孔位过于靠近边缘导致安装时构件边缘开裂，相邻孔位的间距保持25mm的标准模数，和通讯机架的安装孔距模数匹配，不管是正装还是反装都能和机架孔位对齐，降低现场安装的对位难度。这类冲孔构件和普通的无孔型材相比，最大的优势就是预制的安装孔位能够大幅缩减现场施工的时间，传统无孔型材安装时需要现场测量、划线、钻孔，单根构件的安装时间在10分钟以上，而采用这种预冲孔构件，现场只需要对位、穿螺栓锁紧即可，单根安装时间可以压缩到1分钟以内，

　　对于大规模的机房建设项目来说，能够大幅缩短施工周期，降低人工成本。同时预制孔位的位置精度由模具冲压保证，孔位的位置公差控制在±0.1mm以内，相比现场手工钻孔的精度提升一个数量级，安装后的设备平整度更好，不会出现孔位偏差导致的设备强行装配产生的内应力，提升设备长期运行的可靠性。在实际选型使用时，需要根据支撑跨度选择对应长度的构件，当支撑跨度超过1.2米时，需要在中部增加辅助支撑点，避免构件跨度过大导致挠度超标，安装时螺栓的锁紧扭矩控制在8-10N·m，避免扭矩过大导致孔位变形或者构件压溃，扭矩过小则会导致固定松动。构件的槽型内部可以嵌入尼龙滑块或者弹片螺母，实现任意位置的附件安装，不需要额外焊接螺母，适配不同规格的线缆卡、设备挂耳的固定需求，扩展了构件的使用场景，除了通讯类安装场景外，也可以用于弱电系统的线管支撑、小型电气设备的壁挂安装、机柜内部的层板支撑等场景，具备较强的通用性。
