X型截面直线导向导轨结构设计

　　这款X型截面的导向构件，主要面向轻载直线运动场景的导向支撑需求，在小型通讯设备调谐机构、精密检测工装滑台、小型自动化送料模组这类需要紧凑安装空间的场合中，能够提供稳定的直线运动约束。从实际使用场景来看，这类构件常替代传统矩形导轨，在安装空间受限、对导向精度有中等要求、负载不大的工位上承担运动导向作用，比如通讯设备内部的触点滑移机构、小型实验装置的位移调节轨道，都可以采用这类截面的导轨作为运动基准。

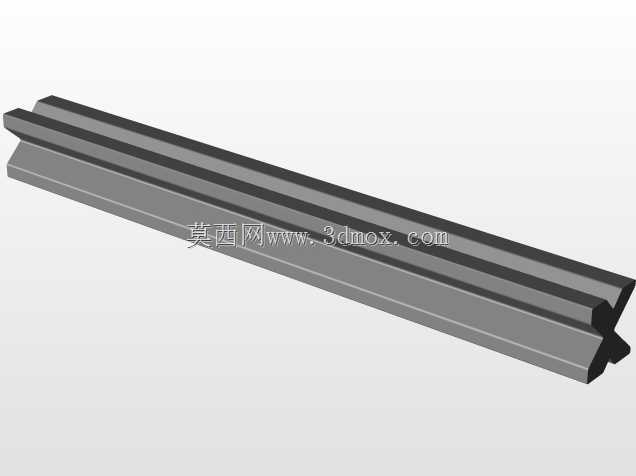

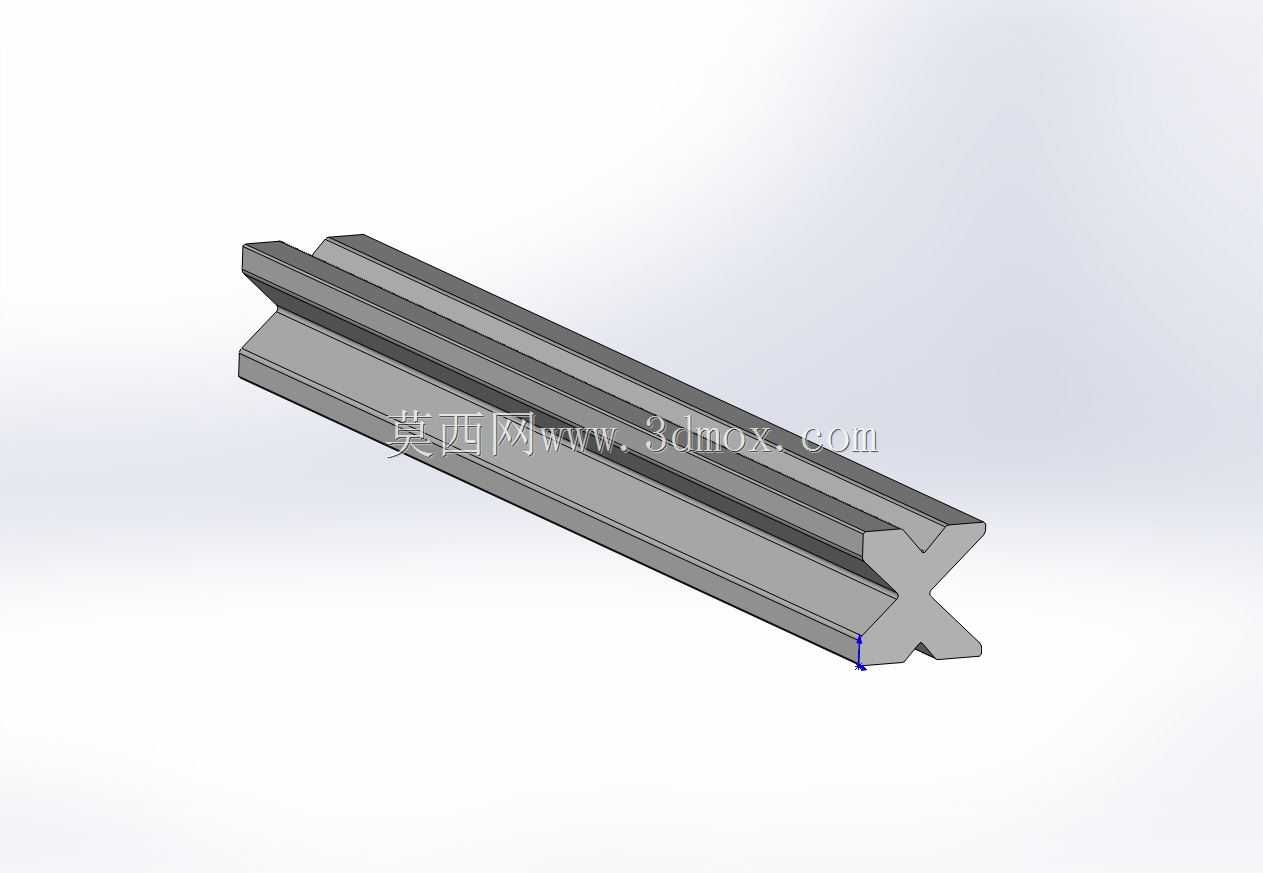

　　从功能特性上看，该构件采用对称X型截面设计，四个斜向导向面能够同时约束水平两个方向的自由度，相比单V型导轨，不需要成对安装即可实现双向限位，大幅缩减了安装所需的空间宽度。导轨的导向面做了等宽设计，配合对应的滑块凹槽时，接触面积均匀，不会出现局部应力集中的问题，在频繁往复运动的工况下，磨损量分布更均匀，能长期保持导向精度不出现明显偏移。构件整体为等截面长条形结构，沿长度方向截面完全一致，加工时可以采用拉削工艺一次成型导向面，不需要二次装夹加工，生产效率更高，尺寸一致性也更容易保证。

　　设计思路上，这款导轨没有采用常规的矩形或者燕尾型截面，而是选择对称X结构，核心是为了在有限的安装宽度下获得更大的导向支撑跨距。常规同宽度的矩形导轨，导向面间距往往只有截面宽度的三分之二，而X型截面的导向面外边缘几乎贴近截面的最大宽度位置，相同安装尺寸下，抗倾覆力矩的能力提升近40%，对于存在偏载的小型滑台来说，这个设计能有效避免运动过程中的卡滞问题。同时，X型截面的凹槽结构天然具备排屑能力，运动过程中带入的微小粉尘、碎屑会顺着斜向的槽面滑落，不会像矩形导轨那样容易在导向面堆积杂质造成磨损加剧，在没有完全密封的通讯设备内部、开放型的小型工装工位上使用时，能降低日常维护的频次。

　　从外形尺寸与安装边界来看，该导轨为等截面直杆，截面最大宽度与高度比例接近1:1，安装时不需要在安装基座上加工复杂的定位槽，仅需要在基座上加工对应宽度的平面，通过侧面的紧固螺钉即可完成固定，安装基准面的加工要求比燕尾导轨低两个精度等级，普通铣削加工的平面就能满足安装需求。导轨的两端没有设计额外的安装法兰，使用时可以根据实际需要的行程长度任意裁切，裁切后只需要简单打磨端面毛刺即可投入使用，不需要二次加工导向面，适配不同行程的设计需求，对于小批量定制的设备来说，能大幅缩短设计和加工的周期。需要注意的是，这类导轨的负载能力受截面尺寸限制，仅适用于轻载工况，垂直安装时需要额外配置限位结构防止滑块脱出，水平安装时导向面的润滑可以采用固体润滑脂，不需要设计复杂的油路结构，日常维护仅需要定期擦拭导向面即可。

　　在实际选型搭配时，对应的滑块需要加工与X截面完全匹配的内凹槽，配合间隙控制在0.02-0.05mm之间即可满足大部分通讯类设备、小型工装的导向精度要求，如果需要更高的运动精度，可以在导向面之间加装聚四氟乙烯耐磨片，进一步降低摩擦系数，减少运动过程中的爬行现象。相比市面上常见的圆形光轴导轨，这款X型导轨不会出现转动自由度的问题，不需要额外加装防转结构，整体结构更紧凑，在安装空间高度受限的场合，比如薄型通讯设备的内部滑移机构中，优势更为明显。
