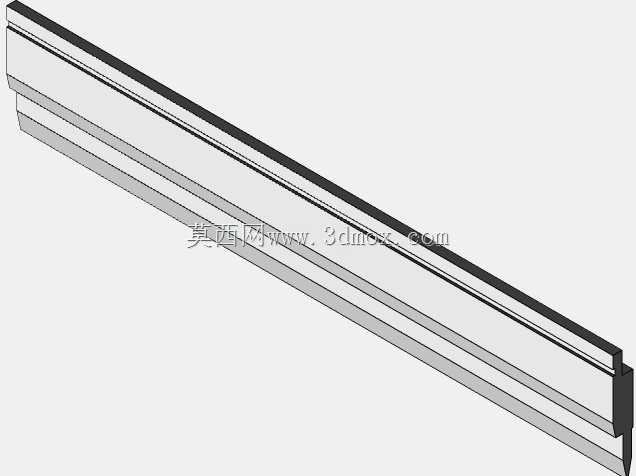

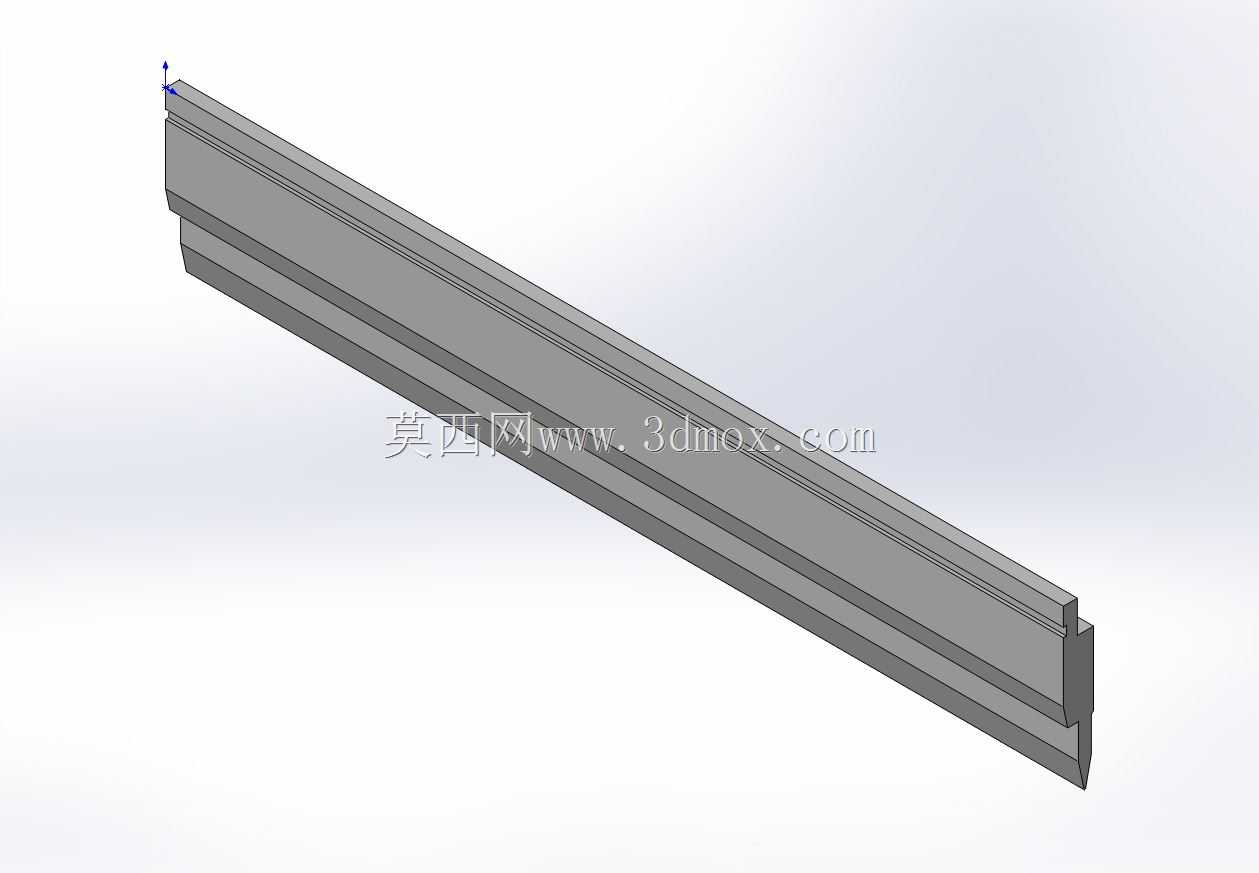

长条形冲压折弯成型UKB结构件

　　在钣金冲压加工的实际生产场景里，这类长条形的冲压成型构件，多配套在连续冲压产线的工装定位、输送导向环节，也可作为通讯机柜内部的安装支撑条使用，承担狭长空间内的承重、导向、定位衔接功能。从结构设计逻辑来看，该构件采用等截面长直构型，整体沿长度方向保持一致的折弯截面，这种设计首先适配冲压连续模的加工工艺，带料经过多工位级进模的冲裁、折弯、整型工序后，可一次性完成成型，减少后续二次加工的装夹误差，也能大幅提升批量生产的加工效率，降低单件加工成本。构件的截面采用多道次折弯的U型加强结构，侧壁设置有两道平行的凸起加强筋，这一设计并非冗余结构，长条形薄壁钣金件如果仅做简单的U型折弯，在长度超过自身截面宽度数十倍的情况下，

　　很容易出现沿长度方向的翘曲、扭转变形，加强筋的存在可以在不增加板材厚度的前提下，大幅提升构件的截面惯性矩，提升整体的抗扭、抗弯刚度，避免安装后因受力出现形变，影响配套设备的运行精度。从安装边界来看，该构件的两端做了阶梯式的切边处理，端部的尺寸略小于主体截面，这种设计是为了适配插接式的安装场景，安装时可直接将端部插入对应配套的卡槽内，不需要额外设计复杂的连接法兰，仅需在侧壁预留的安装位打螺丝即可完成固定，安装公差控制在合理范围内，既可以保证装配后的同轴度，也能预留一定的热胀冷缩余量，避免环境温度变化时构件因长度方向的伸缩出现应力变形。在实际使用场景中，这类构件常作为通讯设备内部的导轨支撑条，用来承托插拔式的功能模块，

　　模块沿构件长度方向滑动时，构件侧壁的平整面可以作为滑动导向面，加强筋的凸起结构刚好可以作为滑动的限位边，限制模块的横向窜动，不需要额外加装导向条，减少装配零件数量。设计这类长条形冲压件时，需要重点考量折弯工序的回弹控制，因为构件长度较长，折弯回弹的累积误差会直接影响最终的成型直线度，所以在模具设计阶段就需要提前预留回弹补偿量，在整型工位对截面进行过压处理，保证成型后的截面尺寸一致性，同时在带料送料过程中要设置足够的定位针，避免长距离送料时出现带料偏移，导致成型后的构件出现侧弯。另外，构件的边缘都做了去毛刺处理，冲压成型后的落料工序会同步完成边缘的倒角，避免安装和使用过程中锋利的边缘划伤操作人员，

　　也防止毛刺脱落掉入设备内部造成电路短路等故障，这一点在通讯类设备的内部构件设计中尤为重要。从受力角度分析，该构件的承重载荷主要沿垂直于安装面的方向分布，多道折弯形成的箱型近似截面可以将载荷均匀分散到整个长度方向的支撑面上，不会出现局部应力集中的问题，即使在局部承受集中载荷的情况下，加强筋也可以将应力传导到相邻的结构面上，避免局部出现凹陷变形。在产线配套的场景中，这类构件也可以作为冲压设备的送料导向条，安装在送料轨道的两侧，对卷料的送进方向进行限位，长直的结构可以覆盖较长的送料行程，保证带料送进过程中不会出现偏移，提升冲压加工的送料精度，减少因送料偏差导致的废品率。
