美铝BRCT12a校正用铰接支撑支架结构

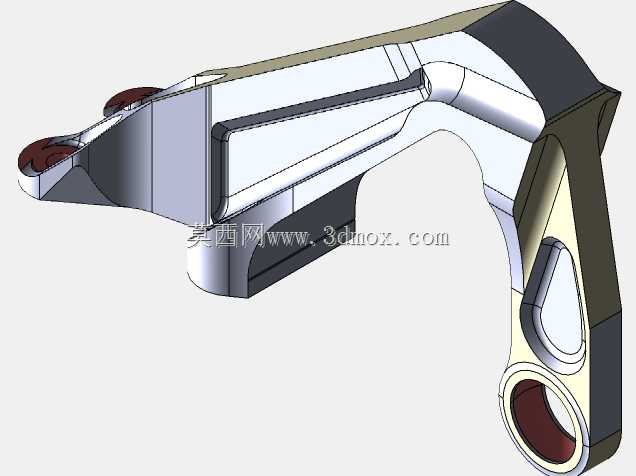

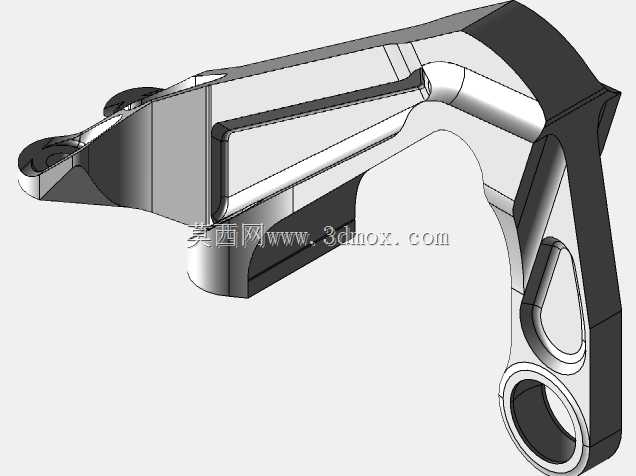

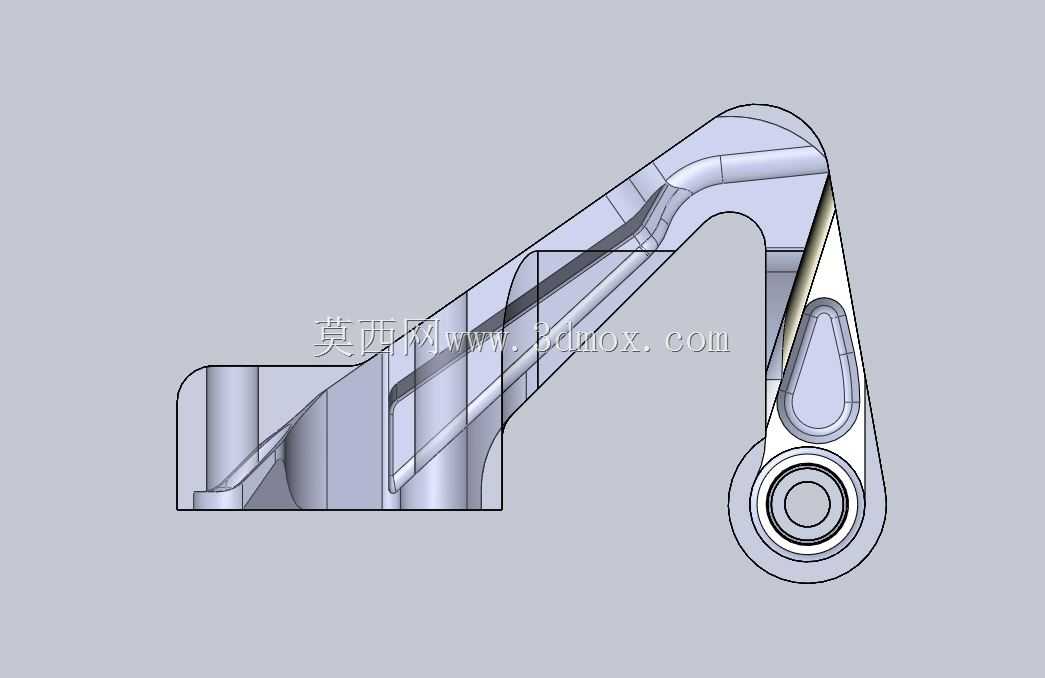

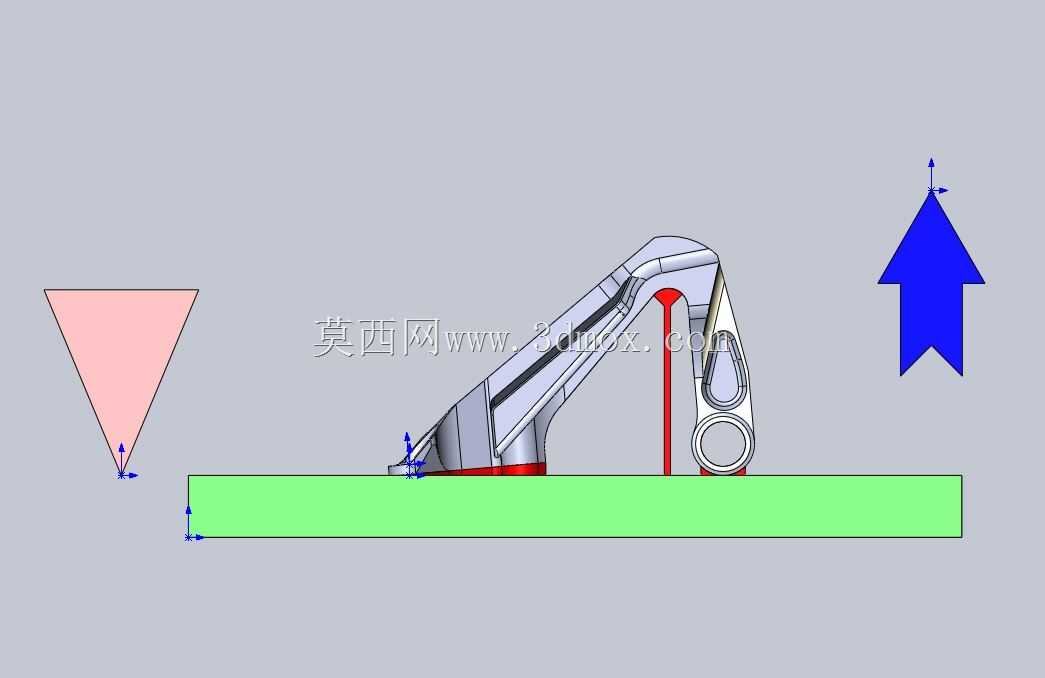

　　在通讯基站户外安装、机载通讯设备校准、便携通讯终端架设的现场作业场景里，这类带铰接回转结构的美铝支架是校正作业环节里的核心支撑构件，主要承担通讯信号发射接收模块的角度微调、姿态固定、载荷传递作用，区别于普通固定式安装支架，它的核心优势是可以在不拆卸主体安装螺栓的前提下，完成俯仰角度的连续调整，适配现场复杂的安装基面误差，减少现场配焊、二次打磨的工序量。从结构设计逻辑来看，这款支架采用分体式铰接布局，底部是平直的安装基面，预留了对应规格的螺栓过孔，安装时可以直接贴合在通讯设备的安装基板或者机柜顶面上，通过标准紧固件完成锁固，底部安装面的平面度公差控制在0.1mm以内，避免锁固后出现支架本体翘曲，导致铰接回转卡滞。

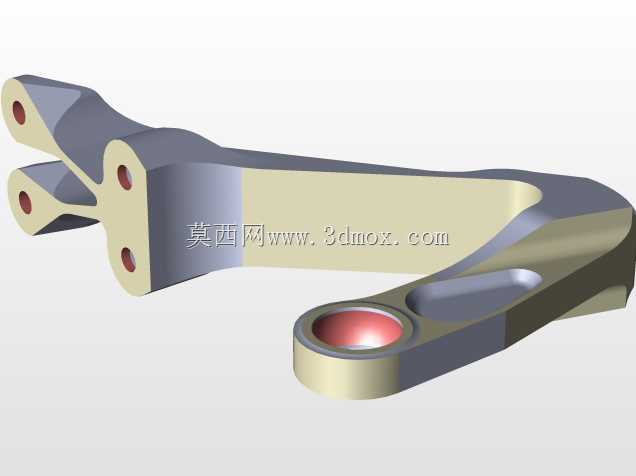

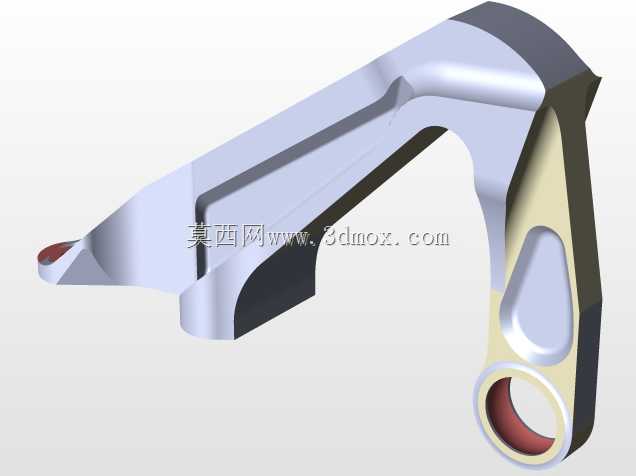

　　中部的弯臂结构采用变截面设计，在铰接回转的受力集中区域做了局部加厚，同时在非受力区域做了挖空减重处理，兼顾结构强度和轻量化要求，毕竟户外通讯作业很多时候需要人工携带支架完成现场架设，过重的构件会大幅提升作业强度。弯臂和底部基座之间的铰接副采用间隙配合设计，配合间隙控制在0.02-0.05mm之间，既保证转动时无卡滞，又不会因为间隙过大导致调整后出现角度窜动，铰接位置配套了阻尼锁紧结构，当调整到目标角度后，拧紧侧方的锁紧螺钉就可以完成姿态固定，锁紧后可以承受相当于支架自重8倍的侧向载荷，不会出现角度偏移。端部的连接环是和通讯设备模块对接的接口，环内预留了标准销轴的安装空间，对接时可以快速完成设备模块的挂装，不需要额外的转接件。

　　从安装边界尺寸来看，支架完全收拢状态下总高度不超过120mm，展开到最大俯仰角度时总高度不超过210mm，底部安装面的横向长度为280mm，宽度为45mm，安装孔的孔距按照通讯设备通用安装规范设置，适配市面上多数6s规格的通讯校正作业场景，不需要对现有安装基面做额外打孔改造。在实际使用过程中，这类支架的应用场景并不局限于通讯设备校正，在小型机载天线调整、户外便携检测设备架设、临时信号中继站搭建的场景里也能通用，它的铰接转动角度范围覆盖0到75度俯仰调节，可以满足绝大多数信号校准的角度要求，调整过程中不需要借助额外的专用工具，只用普通内六角扳手就可以完成锁紧操作，适合野外无专用工具的作业环境。

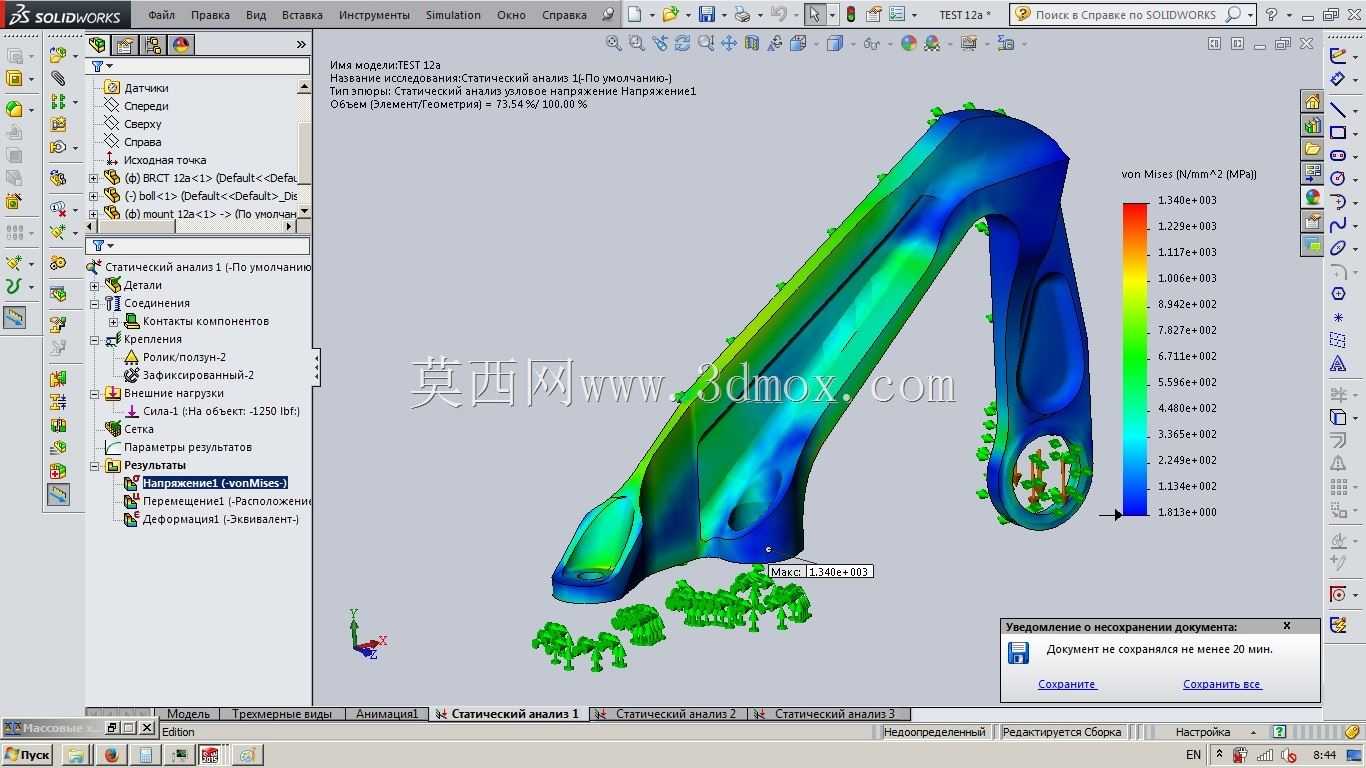

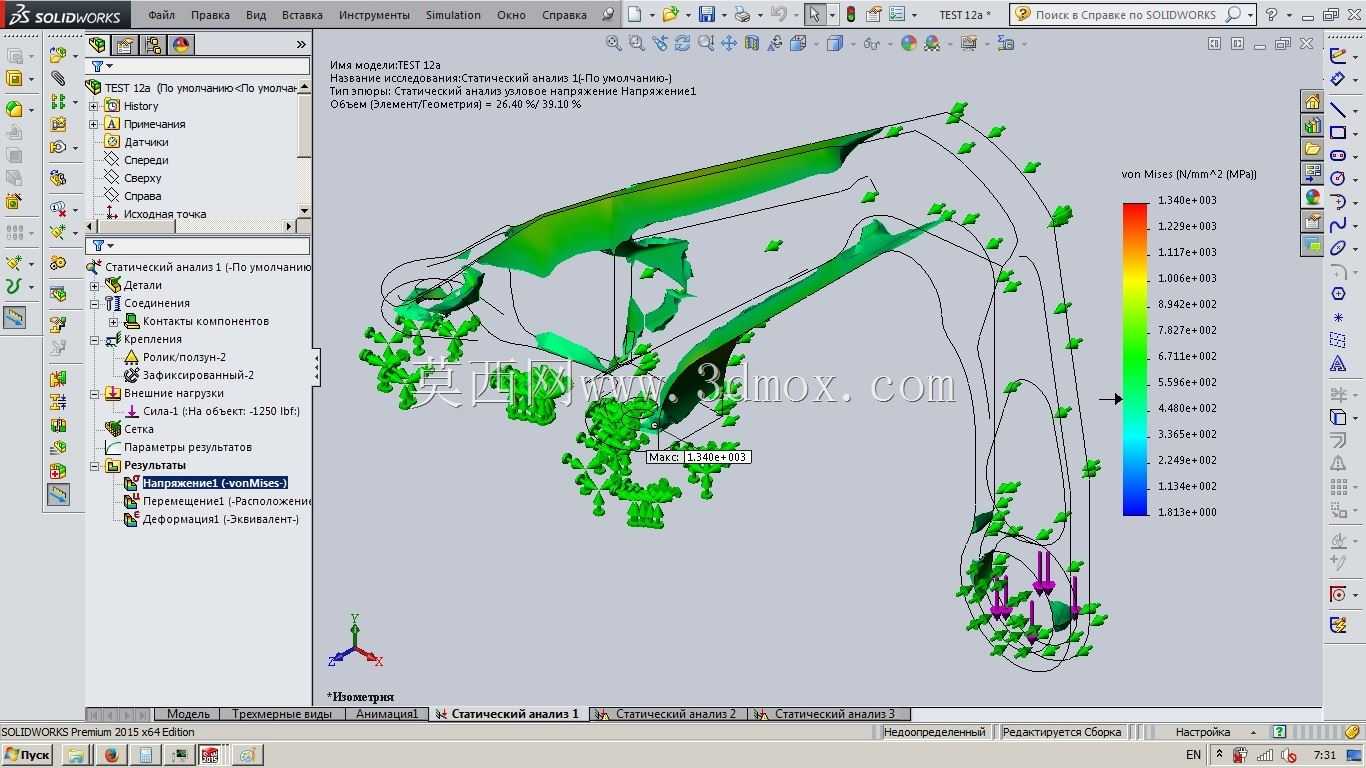

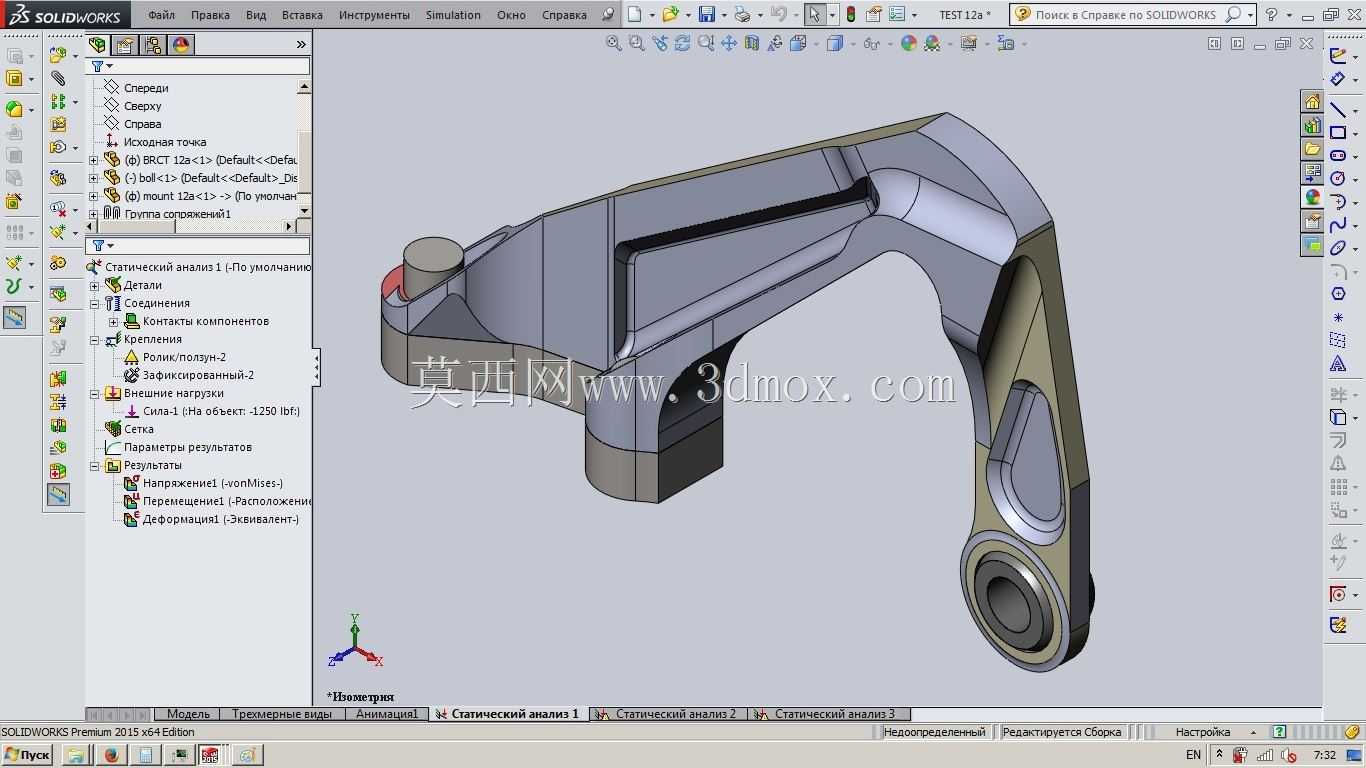

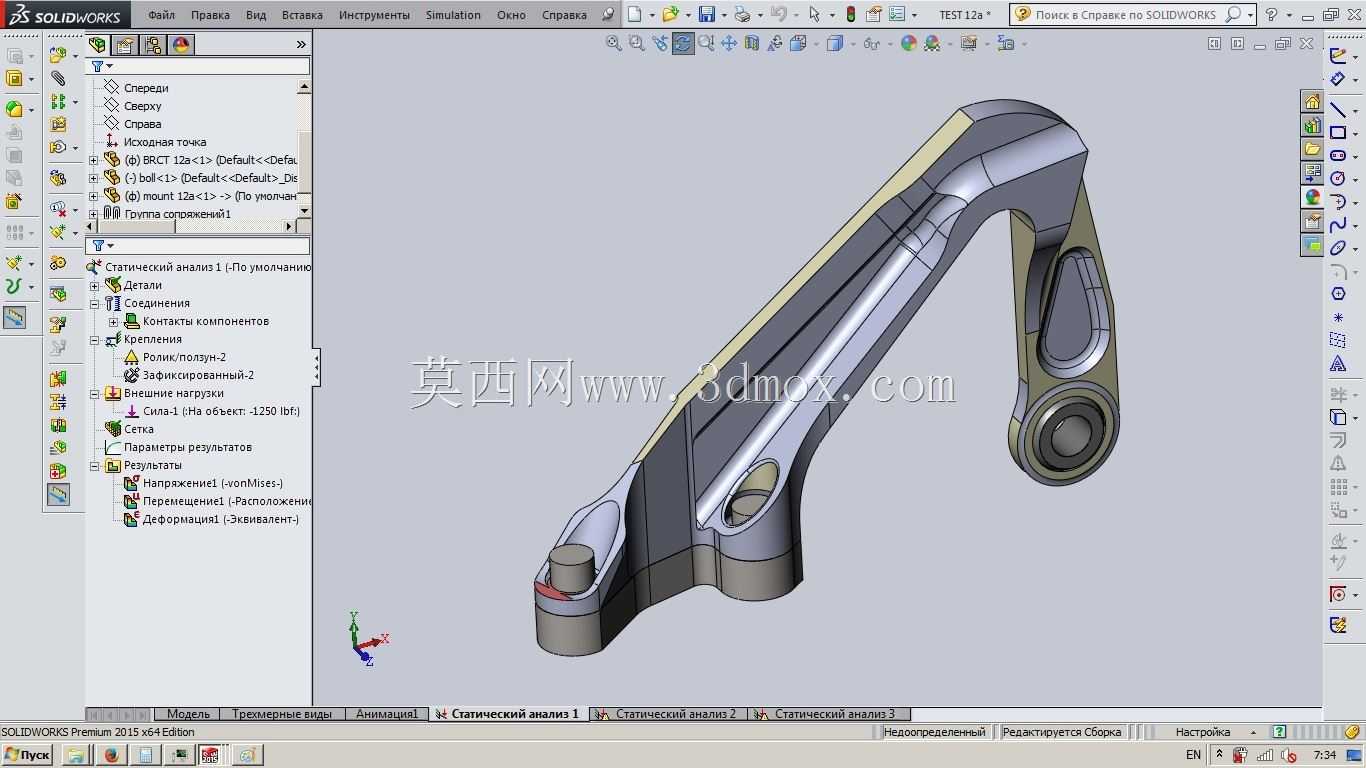

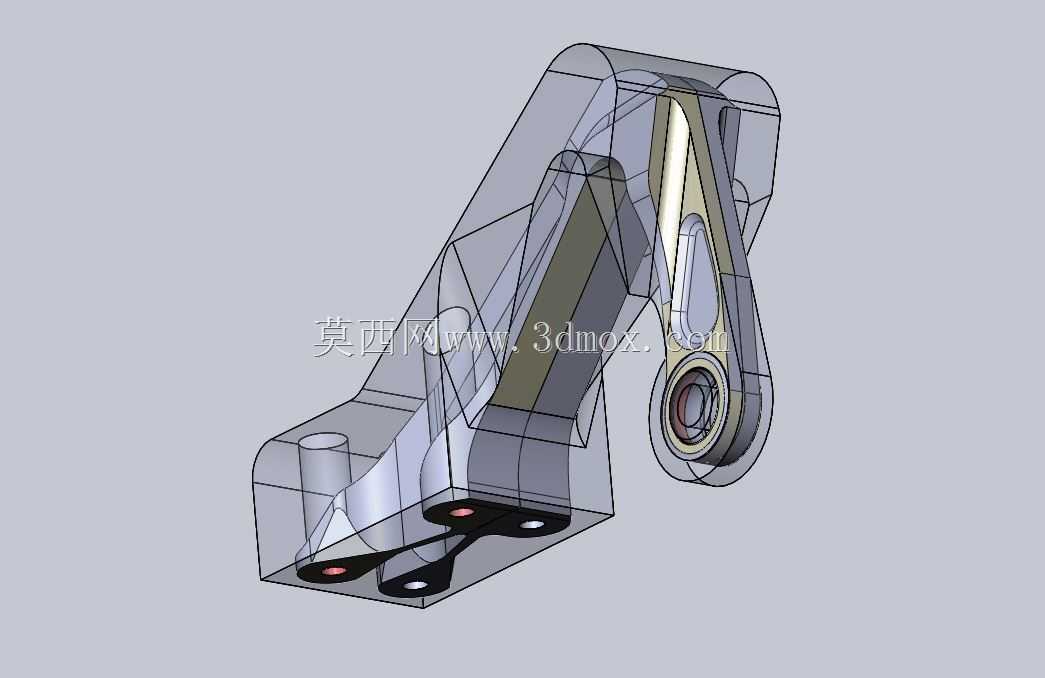

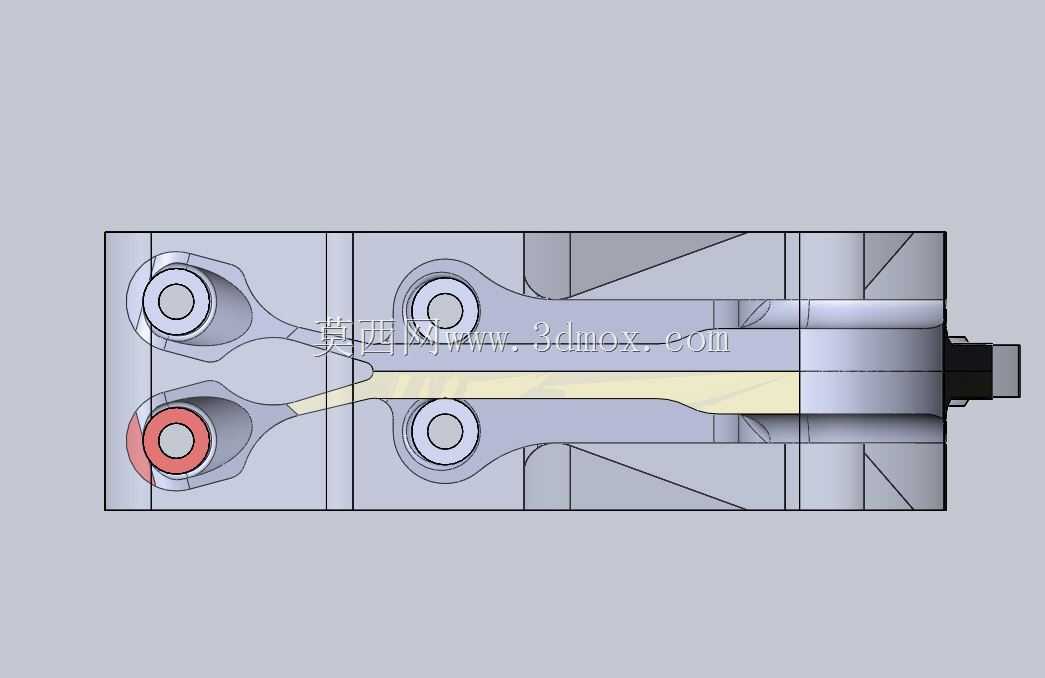

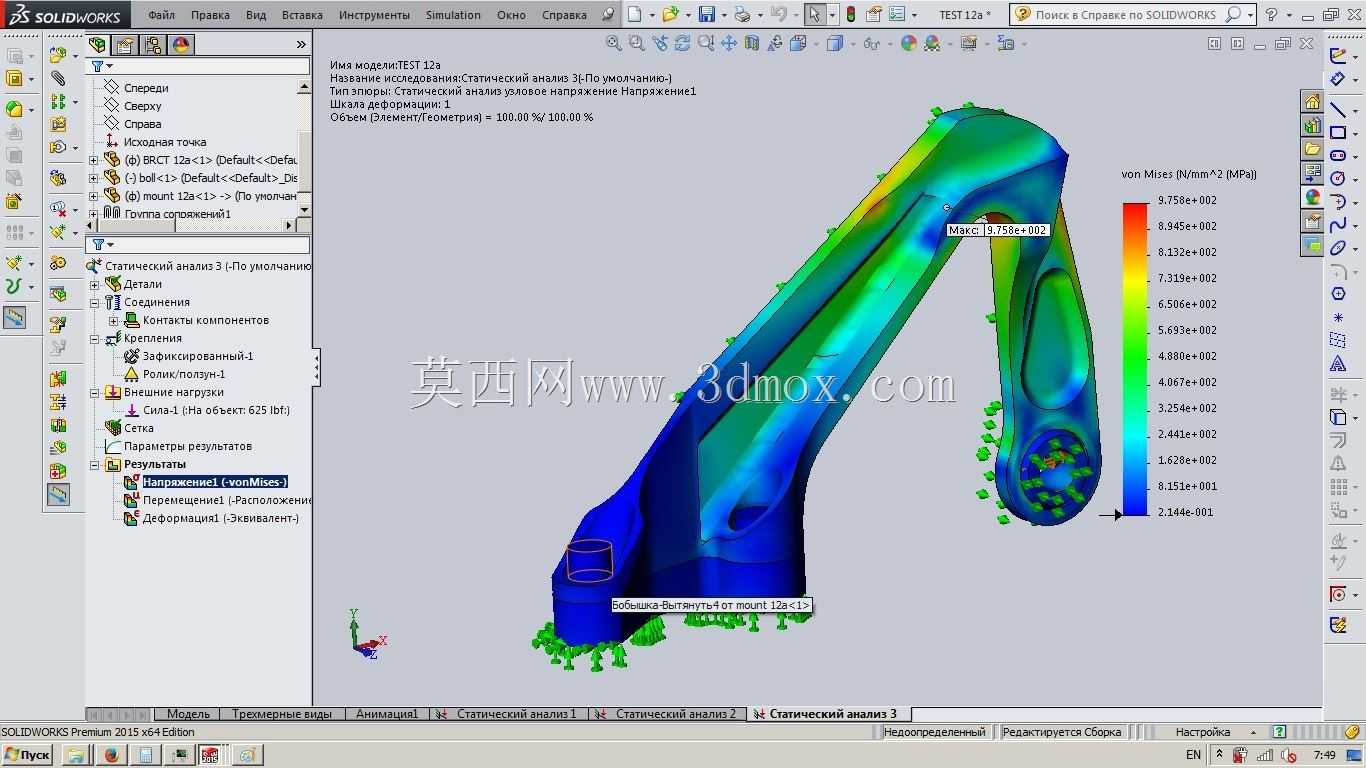

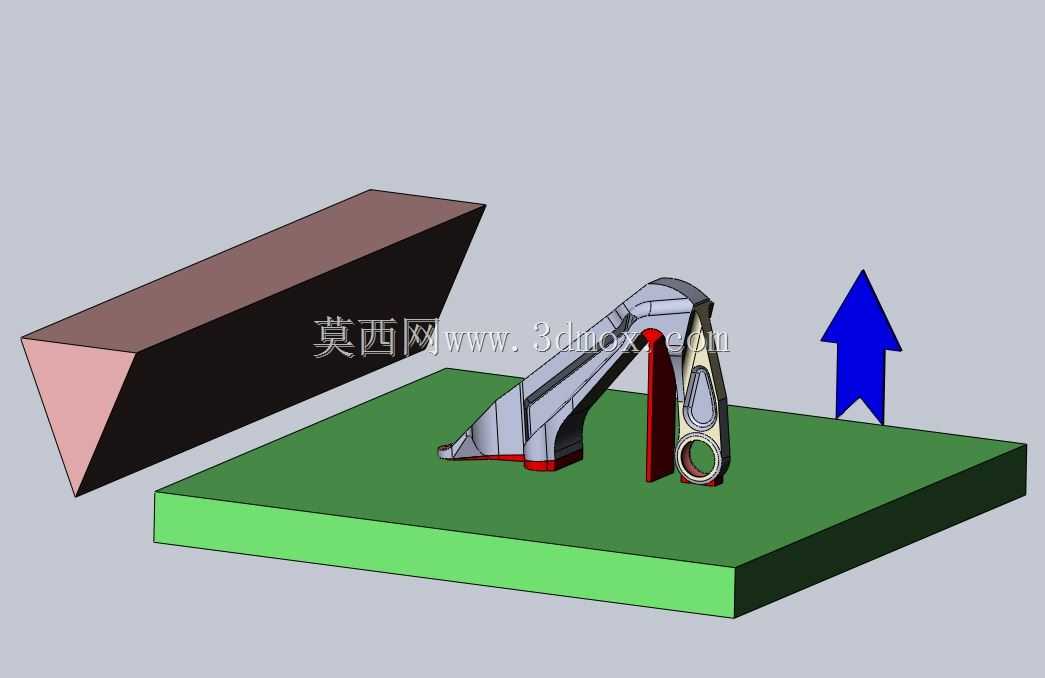

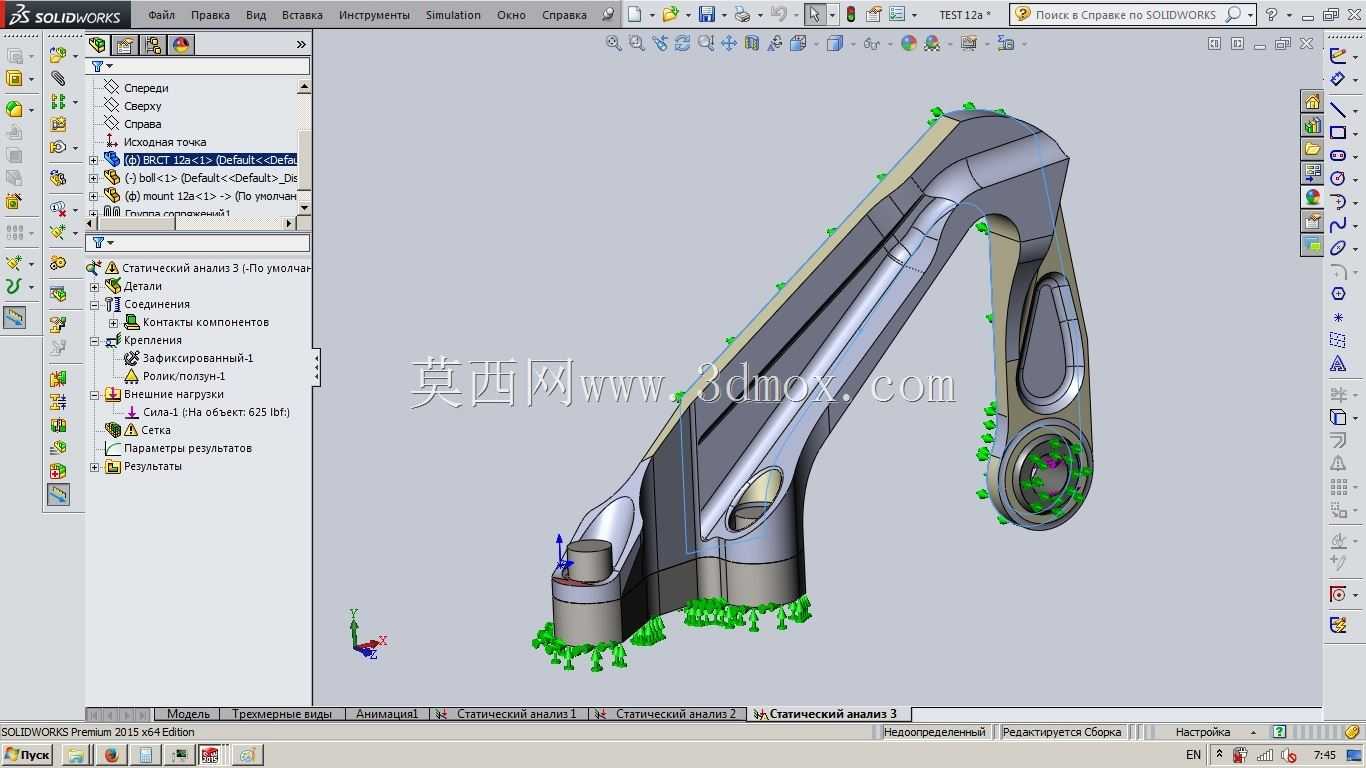

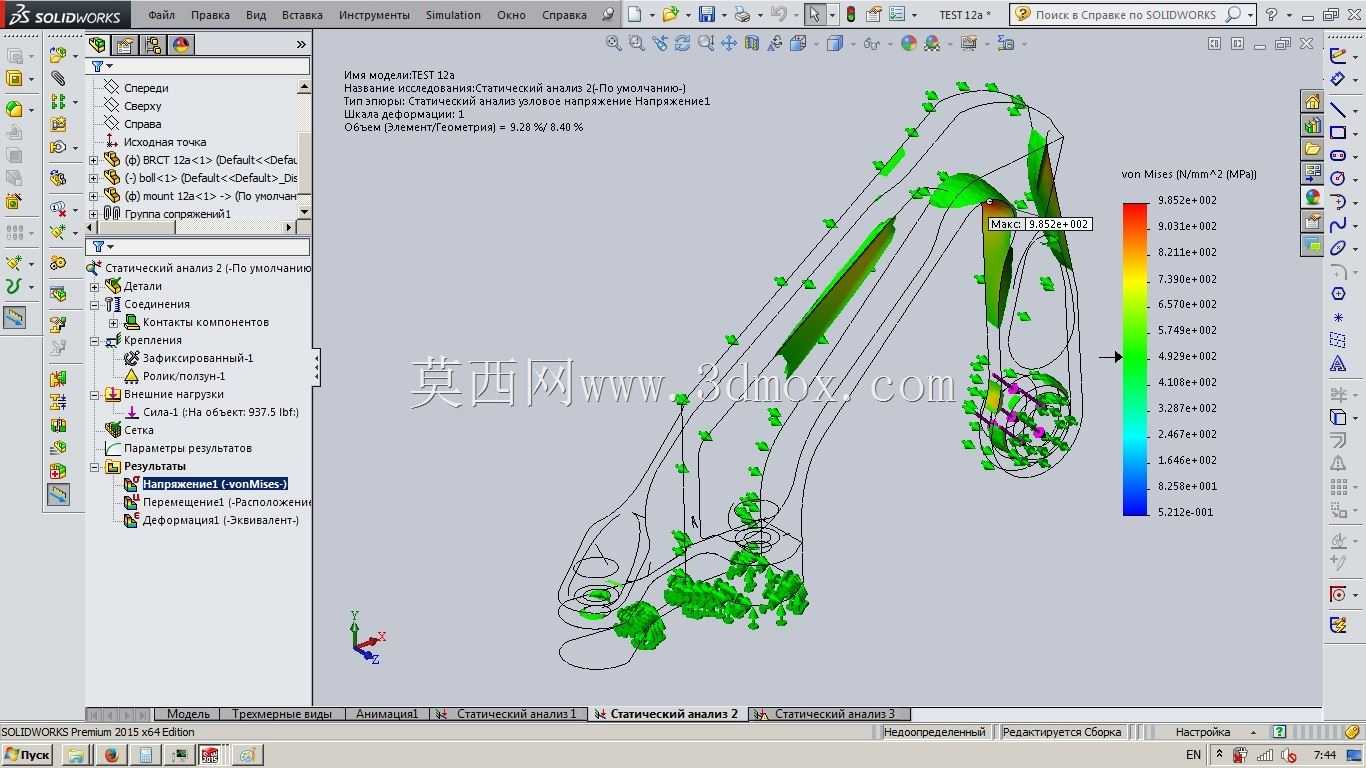

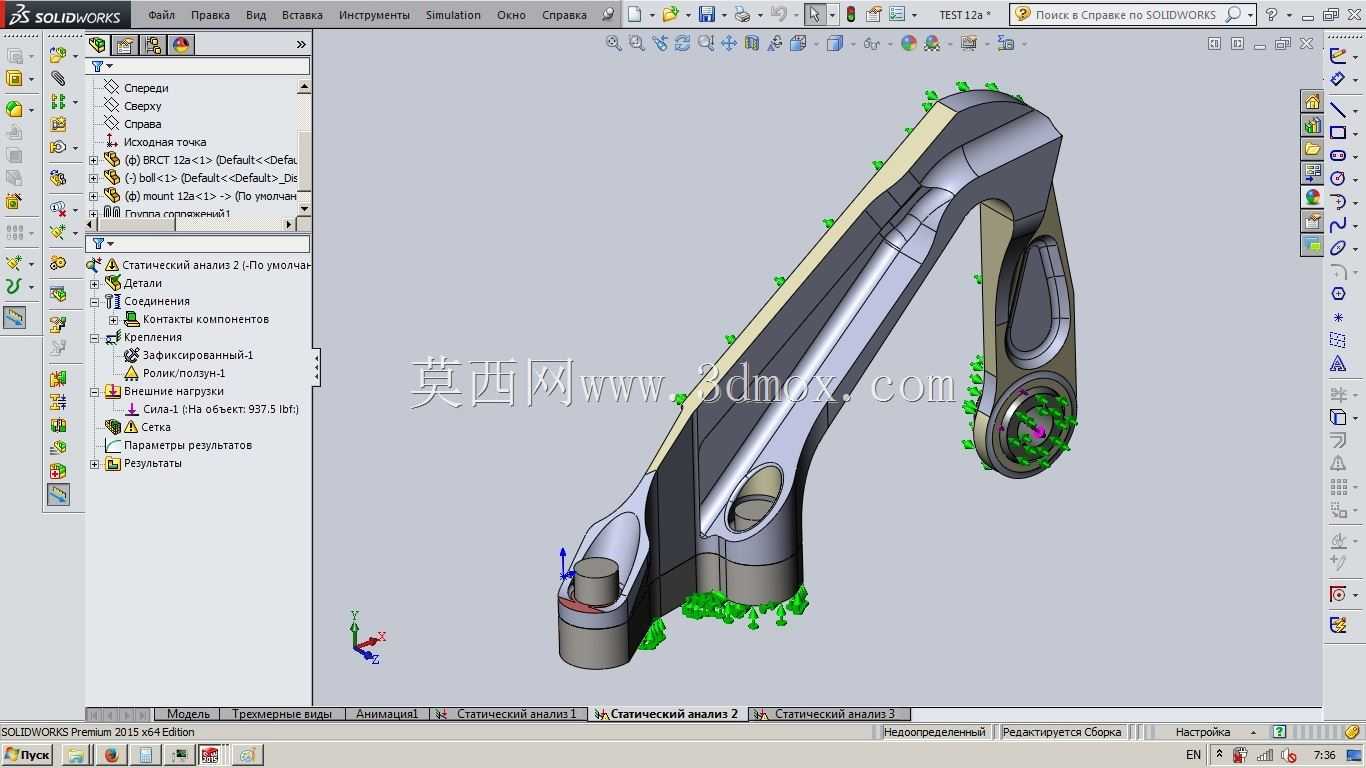

　　设计时特意将应力集中的铰接位置做了圆弧过渡处理，避免长期交变载荷下出现应力开裂，支架本体的表面处理采用硬质阳极氧化，既提升了铝材本身的表面硬度，增强耐磨性能，又能在户外雨淋、盐雾环境下起到防腐蚀作用，延长户外使用寿命。和普通钢制支架相比，美铝材质的支架重量降低了60%以上，同时不会出现锈蚀污染安装基面的问题，对于精密通讯设备的安装场景来说，不会因为锈蚀碎屑掉落到设备电路板上导致短路故障。在结构建模过程中，铰接副的转动干涉检查是重点，需要模拟全角度转动范围内的零件间隙，避免弯臂转动时和底部安装面、端部安装的设备模块发生碰撞，建模时特意在弯臂的转动路径上预留了3mm的安全间隙，即使安装时出现少量的零件尺寸公差累积，也不会出现运动卡滞。底部安装面的螺栓孔采用沉头设计，锁固后螺栓头不会突出安装面，保证支架和安装基面完全贴合，不会出现局部悬空导致的受力不均。
