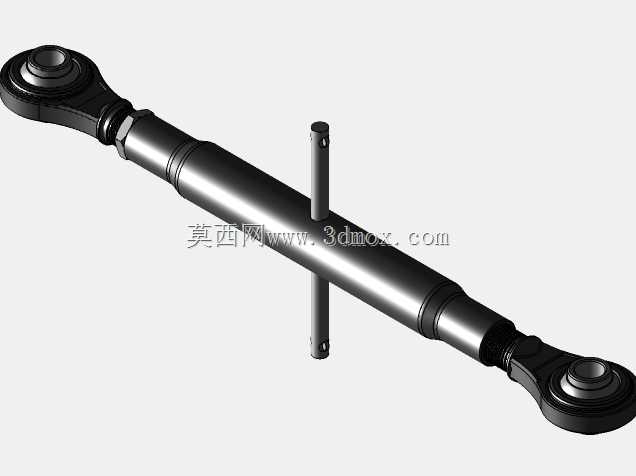

MT3系列杆端关节拉杆连接组件

　　这类带杆端关节轴承的拉杆组件，在工业设备的铰接传动场景中应用极广，从农用机械的悬挂调节机构、工程机械的操作连杆，到自动化设备的行程限位传动结构，都能见到同结构部件的身影。它的核心作用是在两个存在相对角度偏移的安装点位之间，传递轴向的拉压载荷，同时补偿安装过程中产生的同轴度误差，以及设备运行时铰接点之间的角度摆动，避免刚性连接在交变载荷下出现应力集中断裂的问题。

　　从结构设计来看，组件两端采用的是自润滑杆端关节轴承结构，轴承内圈与外圈之间为球面配合，可在一定锥角范围内实现任意方向的摆动，相比普通的销轴铰接结构，它的摩擦阻力更小，磨损后间隙可通过结构微调补偿，长期运行的维护成本更低。中间的杆身采用等截面圆杆结构，表面做发黑防锈处理，杆身中部预留了两个垂直于杆轴的销轴孔，用于安装操作手柄或者锁止插销，方便在安装调试阶段调整拉杆的整体工作长度，也可在设备运行到位后插入锁销实现位置固定，防止拉杆受载荷冲击出现长度窜动。

　　设计这类部件的时候，首先要核算的是两端关节轴承的额定动载荷与静载荷，要匹配所连接机构的最大拉压冲击力，避免轴承外圈从杆端脱出或者内圈断裂。杆身的直径选择需要结合两端轴承的螺纹规格匹配，保证杆身的抗拉强度高于轴承的额定破断载荷，实现等强度设计，不会出现杆身先于轴承失效的情况。两端关节轴承的内圈孔径要适配安装点位的销轴直径，安装时需要保证销轴的剪切强度满足载荷要求，同时轴承内圈与销轴之间采用间隙配合，方便拆装，配合面需要涂抹润滑脂降低初期磨损。

　　从安装边界来看，该系列包含MT3 80、MT3 82两种规格，两者的核心差异在于杆身的有效工作长度不同，对应不同的安装中心距需求。安装时需要注意，两端关节轴承的摆动角度不能超过其允许的最大摆角，一般这类小型杆端轴承的允许摆角在15度以内，如果安装点位的偏移角度过大，会导致轴承球面的接触应力骤增，大幅缩短使用寿命。杆身中部的操作销安装孔位置，是按照人体工程学的操作力矩设计的，插入手柄后转动杆身即可微调两端的安装间距，调整到位后需要将两端的锁紧螺母拧紧，防止设备运行过程中螺纹连接松脱，导致拉杆长度变化影响机构的定位精度。

　　在实际工况中，这类拉杆经常承受交变的拉压载荷，尤其是在农用机械、工程机械这类振动较大的设备上，螺纹连接部位的防松设计是重点，除了常规的锁紧螺母之外，很多应用场景还会增加开口销或者螺纹胶进行辅助防松。关节轴承的密封结构也需要重点关注，在多粉尘、泥水的户外工况下，需要选择带密封圈的杆端轴承，避免杂质进入球面摩擦副，造成轴承过早磨损卡滞。如果是用于食品加工、医药设备这类有卫生要求的场景，还需要将表面处理更换为不锈钢材质或者镀镍处理，避免锈蚀污染生产环境。

　　建模过程中，需要重点还原球面配合的接触关系，杆身与两端杆端的螺纹连接部分要按照标准螺纹牙型建模，保证虚拟装配时的干涉检查结果准确。中部的两个销轴孔与杆身的垂直度公差需要在模型中明确标注，避免加工后出现手柄安装歪斜、操作卡滞的问题。两端关节轴承的内圈、外圈要做单独的零件建模，方便后续出工程图时标注各零件的材质、热处理要求，比如轴承内圈需要采用轴承钢淬火处理，硬度达到HRC58-62，杆身采用45号钢调质处理，保证足够的强度和韧性。
