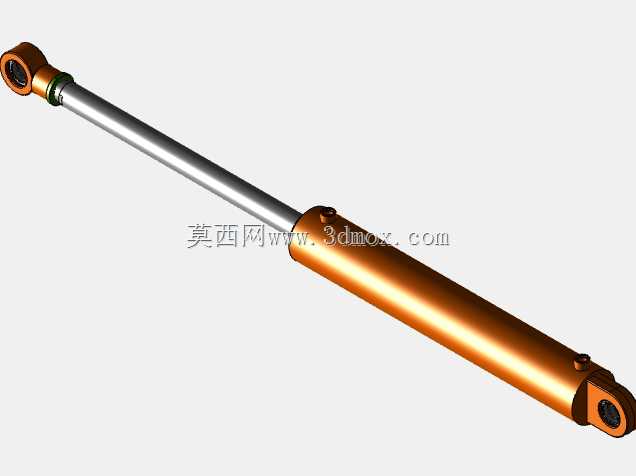

带行程调节结构的双耳环式液压油缸

　　这款带行程调节功能的双耳环式液压油缸，是液压传动系统里的核心直线执行元件，在各类需要直线往复推力、拉力输出的工程场景中应用广泛。从结构设计来看，两端采用的铰接耳环结构，是为了适配安装基座存在小幅角度摆动的工况，比如工程机械的动臂驱动、农用机具的姿态调整、专用设备的工装夹紧位移场景，铰接结构可以抵消安装面的同轴度误差，避免活塞杆承受径向偏载，大幅延长密封件与活塞杆的使用寿命。

　　从功能特性上，这款油缸集成了活塞杆行程调节结构，在实际产线应用中，很多工位的往复行程不需要走满油缸全行程，比如工装夹具的夹紧行程、料门的开启角度控制、输送线挡停机构的升降距离，通过内置的行程调节结构，可以精准限定活塞杆的伸出极限位置，不需要额外在外部加装机械限位块，既简化了周边安装结构的设计，也能避免硬限位碰撞带来的缸体冲击损伤。缸筒表面采用的硬质氧化处理工艺，是针对户外作业、多粉尘工况做的适配，相比普通喷漆的缸筒，硬质氧化层的耐磨、耐腐蚀性能更强，在农机、工程机械这类作业环境复杂的设备上，能减少砂石、泥水对缸体外壁的侵蚀，降低后期维护的频次。

　　设计思路上，这款油缸的密封结构采用了多道组合密封设计，靠近活塞杆端的防尘圈可以刮除活塞杆回缩时带回来的粉尘、铁屑等杂质，避免杂质进入缸筒内部划伤密封件与缸筒内壁；中间的斯特封与O型圈组合结构，负责高压油腔的密封，在系统额定压力范围内可以做到无泄漏，同时降低活塞杆运动时的摩擦阻力，避免低速爬行的问题。两端耳环内的自润滑轴承，不需要定期加注润滑脂，在维护不便的高空、野外作业场景下，可以大幅降低运维工作量，同时自润滑材料的摩擦系数低，铰接摆动时的阻力小，不会因为铰接点卡滞导致活塞杆承受额外的径向力。

　　从安装边界来看，这款油缸的缩回总长与伸出总长的差值就是额定工作行程，选型时需要注意，安装时两端铰接点的中心距在油缸完全缩回时要匹配最小安装距，完全伸出时要匹配最大安装距，不能超行程使用，否则会拉脱活塞导致油缸失效。缸体上的两个油口分布在缸筒的两端，分别对应无杆腔与有杆腔，接管时需要根据推力、拉力的需求匹配油路，无杆腔进油时输出推力更大，适合重载举升场景，有杆腔进油时缩回速度更快，适合空载回程的工况。另外在安装时，要保证两端铰接点的回转平面处于同一平面，避免出现别劲的情况，否则会导致活塞杆弯曲、密封件偏磨漏油的问题。

　　在实际应用中，这类油缸常被用在小型装载机的铲斗翻转驱动、农用拖拉机的后悬挂机具升降、环卫设备的扫盘姿态调整、仓储设备的货叉举升等场景，相比气缸，液压油缸的输出力更大，运动更平稳，在重载、低速的工况下优势明显；相比电动推杆，液压油缸的响应速度更快，过载保护更简单，通过溢流阀就可以实现过载卸荷，不会因为堵转烧毁驱动部件。建模时对油缸的各个细节都做了还原，包括耳环内的轴承、活塞杆表面的镀铬层质感、缸筒上的油口接头、行程调节的锁紧结构，在做设备整体装配时，可以直接调用这个模型做干涉检查，验证安装空间是否足够，运动行程是否匹配周边部件的动作需求，不需要再重新测绘建模，能大幅缩短设备设计的周期。
