车辆传动系统变矩器涡轮结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:658464
  • 车辆传动系统变矩器涡轮结构设计
  • 车辆传动系统变矩器涡轮结构设计
  • 车辆传动系统变矩器涡轮结构设计

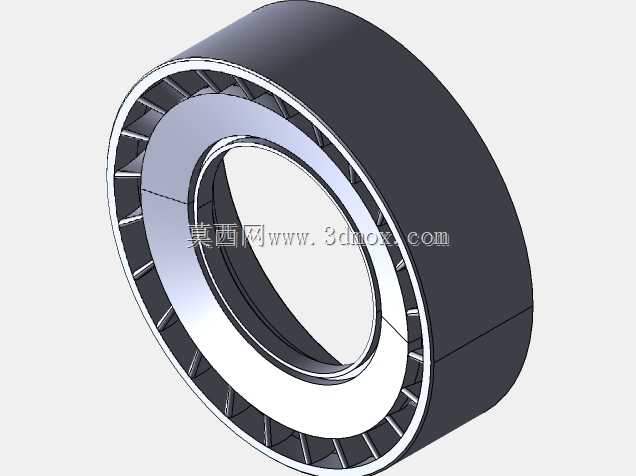

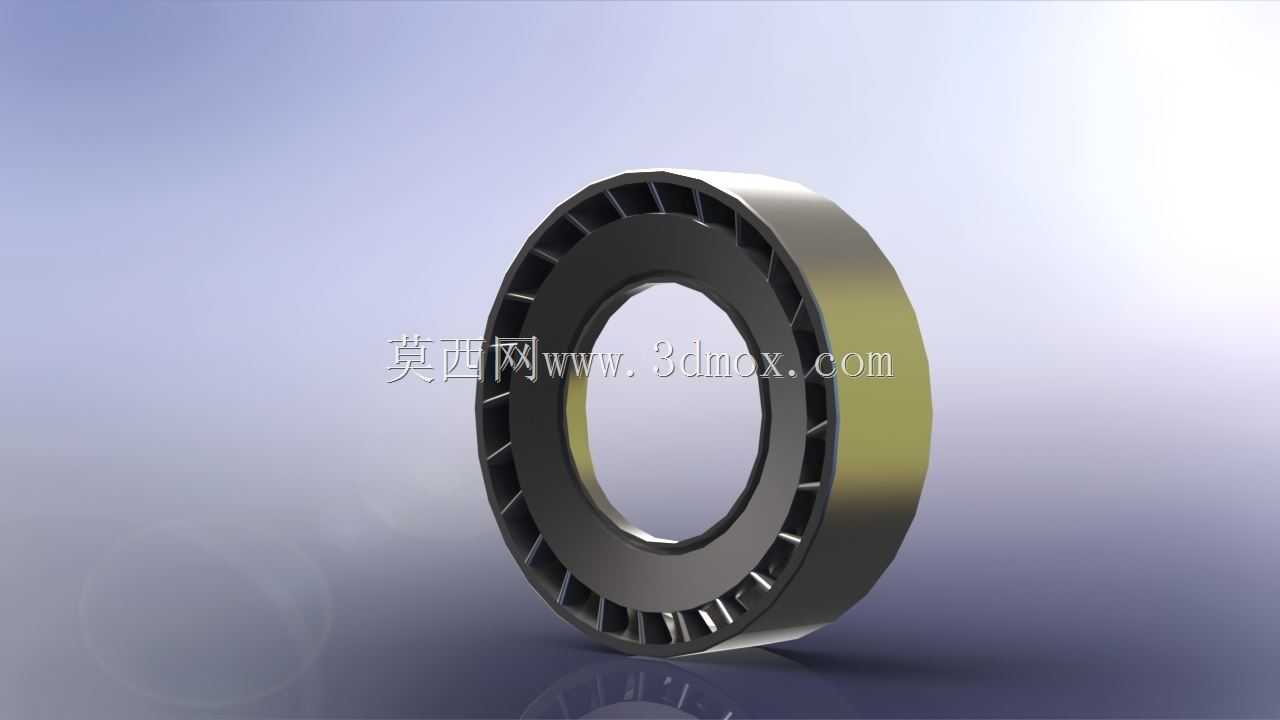

  在工程车辆与商用道路车辆的液力传动系统中,变矩器涡轮是直接决定动力输出特性的核心从动元件,其结构设计的合理性直接影响整车在复杂工况下的扭矩自适应能力与传动效率。不同于普通定传动比的齿轮啮合部件,该涡轮需要承接泵轮甩出的高速高压传动油液冲击,将流体的动能与压能转化为输出轴的旋转机械能,实现低转速区间的扭矩倍增,满足车辆起步、爬坡、重载作业时的大扭矩输出需求,同时在高速工况下配合导轮的锁止动作,降低液力传动的滑转损失,兼顾动力性与燃油经济性。

  从实际应用场景来看,这类涡轮广泛适配于轮式装载机、平地机、矿用自卸车等非道路工程设备,以及重型载货汽车、大型客车的自动变速箱液力变矩器总成,作业过程中需要频繁承受负载的剧烈波动:比如装载机铲装物料时,输出轴负载瞬间陡增,涡轮需要在泵轮转速基本稳定的前提下,自动降低输出转速、提升输出扭矩,避免发动机熄火,同时缓冲传动系统的冲击载荷,保护发动机与后端传动齿轮、半轴等部件不受刚性冲击损坏。

  在功能特性设计上,该涡轮的叶片采用空间扭曲曲面构型,而非简单的直叶片结构,每一片叶片的进油角、出油角都经过流场仿真迭代优化,确保油液从泵轮流出后能够平顺冲击叶片工作面,减少流体脱流、涡流造成的能量损失,同时叶片的曲率沿径向渐变,从靠近中心轮毂处的小曲率过渡到外缘处的大曲率,适配不同半径位置油液的线速度差异,让不同流层的油液都能高效将动能传递给涡轮本体。涡轮的外缘设置有连续的环形挡边,既可以约束油液的径向流动,避免高压油液从叶片外缘泄漏造成传动效率下降,同时也作为涡轮的结构加强筋,提升高速旋转时的整体结构刚度,避免叶片在长期交变载荷下出现共振变形。

  从结构设计思路来看,该涡轮采用轮毂与叶片、外环一体化的铸造成型方案,材料选用高强度铝合金,在保证结构强度的前提下尽可能降低旋转件的转动惯量,提升变矩器的响应速度,减少动力传递的迟滞。轮毂位置设计有均匀分布的花键连接结构,用于和变矩器的输出涡轮轴刚性连接,花键的齿形采用渐开线设计,配合齿侧的间隙控制,既保证扭矩传递的可靠性,又能补偿少量的安装同轴度误差,避免装配时出现卡滞。叶片的厚度从根部到外缘逐渐减薄,根部做圆角过渡处理,降低应力集中系数,避免长期承受油液交变冲击时出现根部疲劳断裂的问题,每相邻两片叶片之间的流道截面沿油液流动方向逐渐扩大,让油液在推动叶片旋转的过程中逐步减速泄压,充分释放流体能量,提升能量转换效率。

  在外形尺寸与安装边界方面,该涡轮的轴向厚度控制在适配对应型号变矩器壳体的安装空间内,外径尺寸与泵轮、导轮的通流直径严格匹配,确保三者装配后形成封闭的循环圆流道,不存在流道错位造成的流体冲击损失。涡轮的安装端面设计有定位止口,与输出轴的轴肩配合保证装配同轴度,端面的平面度公差控制在0.02mm以内,避免高速旋转时出现端面跳动造成的动平衡超标。涡轮整体做动平衡校正,剩余不平衡量满足高速旋转的动平衡精度要求,避免在变矩器工作转速范围内出现异常振动,提升整个传动系统的运行稳定性与使用寿命。在实际装配时,涡轮与泵轮、导轮之间的轴向间隙需要严格控制在设计范围内,间隙过大会造成油液内泄漏增加、传动效率下降,间隙过小则容易出现旋转件之间的刮擦磨损,导致变矩器早期失效。
