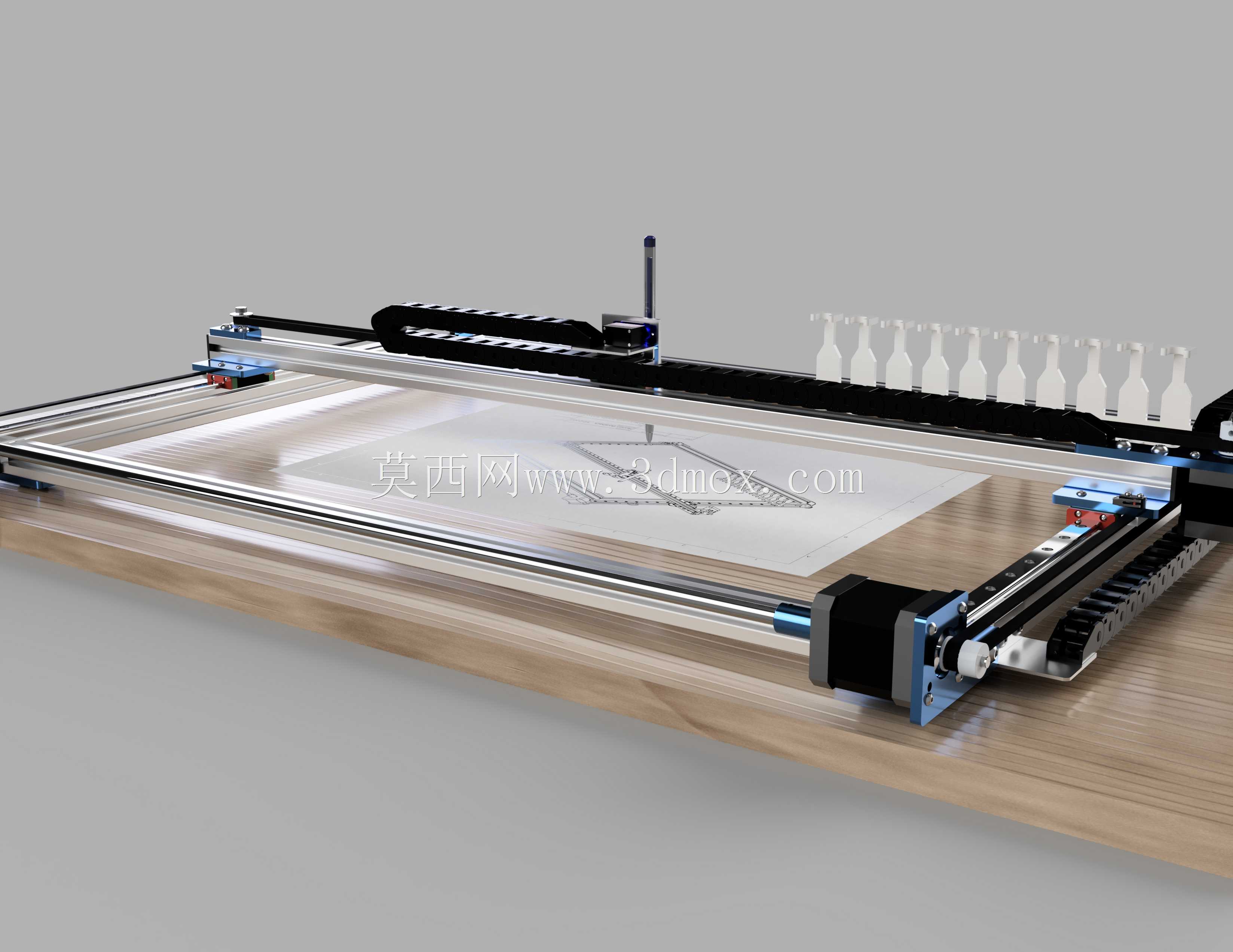

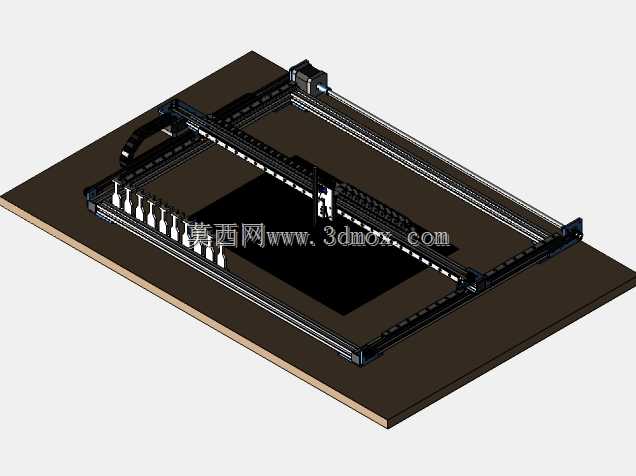

带自动换刀功能的数控绘图激光雕刻设备

　　在桌面级数控加工与创意制作场景中，这类兼具绘图与激光雕刻功能的设备，常被用于小型文创产品打样、PCB板快速刻板、纸质图案精准绘制、薄型非金属材料表面刻蚀等作业，能覆盖个人DIY工作室、校园创新实验室、小型广告加工门店的多类轻量加工需求，相比单一功能的数控设备，可减少不同工序间的工件装夹切换频次，提升小批量多工序加工的流转效率。设备核心搭载了适配笔具的自动换刀机构，无需人工手动更换绘图笔或加工头，即可在同一加工任务中完成多色绘图、不同深度雕刻的工序切换，换刀动作通过简单的抬升、平移、取放逻辑实现，笔架可容纳多支不同规格的绘图笔具，取笔与放笔的定位精度经过参数化匹配，能避免换刀过程中出现笔具卡滞、定位偏移的问题。

　　整套设备的原始设计采用全参数化逻辑搭建，针对加工宽度、进给深度、笔架可容纳笔数等核心参数均做了关联驱动，调整对应参数即可快速衍生出不同加工幅面、不同笔容量的衍生型号，无需重新搭建整体装配结构。传动部分的选型经过实际加工负载验证，主导轨采用MGN12直线导轨搭配配套滑块，可承受X轴方向长行程移动的负载，保证高速移动下的运行平稳性；Z轴方向采用MGN9规格导轨，适配笔具升降的轻负载、短行程动作需求，升降响应速度更快，重复定位精度可满足绘图与浅雕刻的作业要求。框架主体采用2020系列T型槽铝型材搭建，这类铝型材的槽道标准统一，组装时无需复杂焊接工序，通过标准角码与紧固件即可完成整体框架拼接，后期拓展加装辅助配件时，

　　也可直接利用型材槽道固定，无需额外打孔破坏框架结构。驱动部分配置2个Nema17规格步进电机作为基础驱动，若有提升Y轴传动刚性的需求，也可扩展为3个步进电机的配置，替换原Y轴方向的机械连杆传动结构，进一步提升Y轴进给的同步性与传动精度，降低高速移动下的结构形变。除铝型材加工的结构件外，部分异形结构件可采用3D打印工艺制作，能降低小批量试制阶段的零件加工成本，也方便使用者根据自身需求对局部结构做个性化修改。控制部分可适配两类主控方案，进行绘图作业时搭载基于GRBL固件的Arduino控制板，可精准解析G代码完成笔具的路径移动与抬落动作；切换为激光雕刻作业时，可更换适配激光操作的GRBL激光控制板，支持激光功率的动态调节，

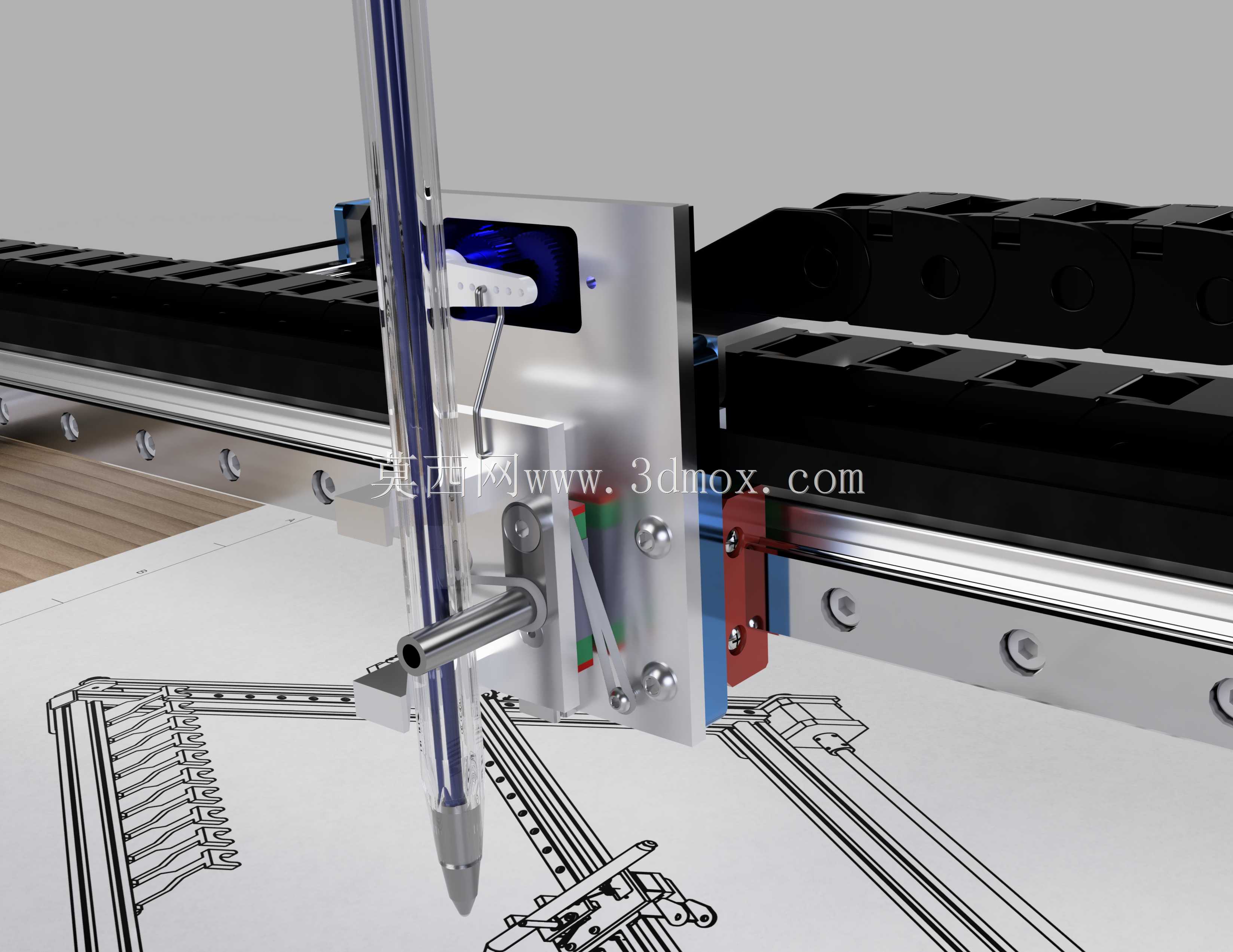

　　匹配不同雕刻深度的加工需求。设备预留了激光头的安装底座接口，可适配NEJE-like系列40w、80w规格的激光头，使用者可根据自身加工材料的厚度与雕刻深度需求，选择对应功率的激光头直接安装，无需额外修改安装位结构。在安装边界方面，采用标准2020铝型材搭建的框架结构，整体占地面积可根据加工幅面的参数调整做适配，常规小幅面型号的桌面占用空间与普通家用打印机接近，可直接放置在常规工作台面使用，无需额外做地基固定；各运动轴的行程限位位置均做了硬限位与软限位的双重设计，避免超程移动导致的机构碰撞损坏，笔架的安装位置位于设备框架的非加工区域，换刀移动路径与加工区域做了安全避让，不会在加工过程中与工件或主轴结构发生干涉。设备的笔具升降机构采用伺服装置驱动，抬笔与落笔的动作响应延迟低，可在高速绘图过程中保证线条的起止位置清晰，不会出现拖墨、过刻的问题；所有传动部件的安装位均预留了调节间隙，可在长期使用出现传动间隙后，通过调节紧固件位置补偿间隙，维持设备的加工精度。
