可调节配重式家用健身哑铃结构设计

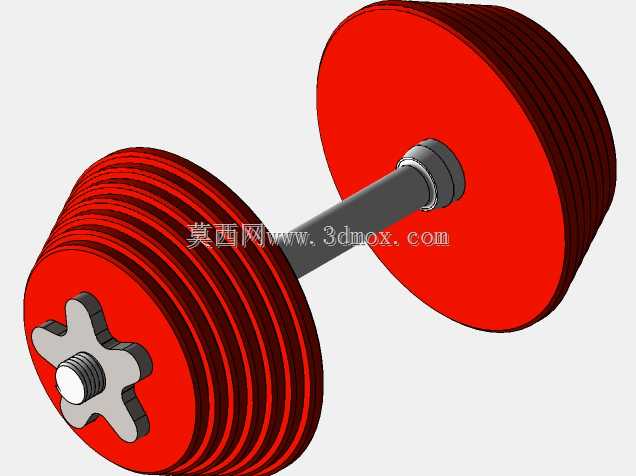

　　这款可调节配重哑铃的三维结构设计，核心围绕家用力量训练场景的实际使用需求展开，区别于商用健身房固定重量哑铃的设计逻辑，在结构紧凑性、配重切换便捷性、使用安全性三个维度做了针对性的结构优化。从实际使用场景来看，家庭健身场景普遍存在储物空间有限、训练者力量水平随训练周期逐步提升的特点，传统固定重量哑铃需要购置多组不同重量规格才能覆盖全阶段训练需求，不仅购置成本高，收纳时也会占用大量居家空间，这款可调节结构的哑铃通过模块化配重片叠加的设计，单支哑铃即可覆盖2.5kg到20kg的常用训练重量区间，完全能满足普通健身爱好者从入门到进阶的上肢、下肢力量训练需求，不管是弯举、推举、硬拉还是负重弓步走这类常规训练动作，都能通过调整配重片数量匹配对应的训练负荷。

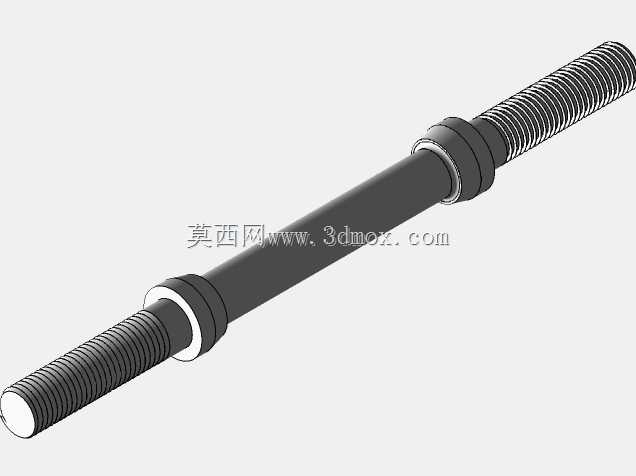

　　从结构设计思路来看，整支哑铃分为中心握杆、配重片组、端部锁紧机构三个核心部分。中心握杆采用滚花表面处理的金属杆结构，直径设置为28mm，符合成年男性手掌抓握的舒适尺寸，握杆表面的滚花纹理深度控制在0.8mm，既可以保证训练出汗时手掌与握杆之间有足够的摩擦力避免打滑，又不会因为纹理过深硌伤手掌影响长时间训练的握持体验。握杆两端加工有标准三角螺纹，螺纹长度预留了120mm的配重安装空间，可根据训练需求叠加不同数量的配重片，单块配重片的厚度设置为15mm，单片重量2.5kg，配重片中心的安装孔与握杆外径采用H7/g6的间隙配合，安装时可以顺畅套入握杆，同时不会出现过大的径向晃动，避免训练过程中配重片产生异响或者偏载。

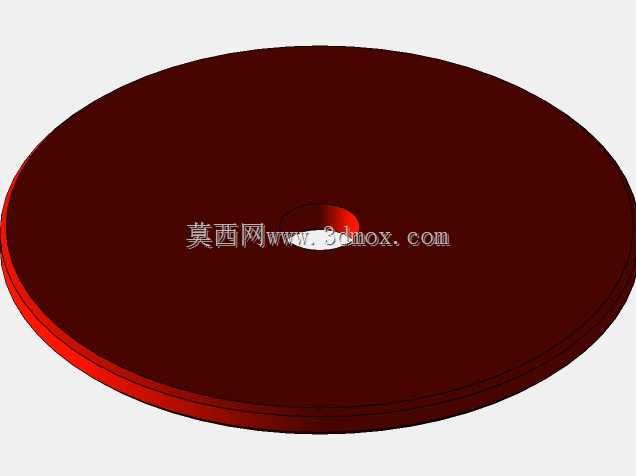

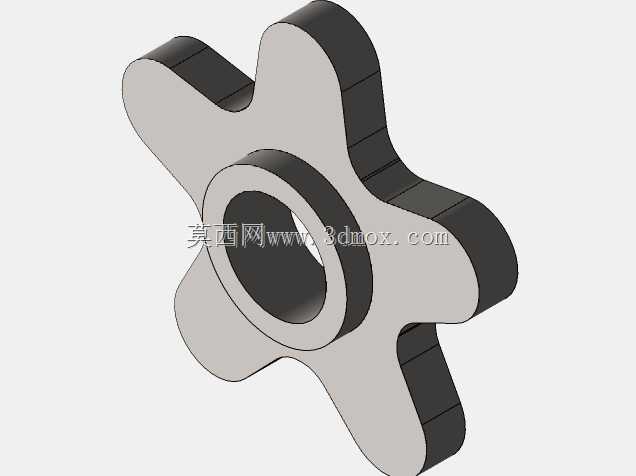

　　端部的锁紧机构采用星形旋钮结构，区别于传统的弹簧卡箍式锁紧，这种螺纹旋紧的星形旋钮锁紧力更大，旋钮的五个突出拨边做了圆角过渡处理，不需要额外工具，徒手就能旋紧，旋紧后可以牢牢顶住最外侧的配重片，避免训练过程中配重片松动滑落，消除安全隐患。配重片采用圆盘式结构，外边缘做了R3的圆角处理，避免拿取配重片时锋利边缘划伤手部，同时圆盘式的结构在放置时不会像六角哑铃那样容易滚动，居家使用时放在地面或者置物架上稳定性更好。

　　从安装边界尺寸来看，整支哑铃在满配重状态下的总长度为380mm，配重片的最大外径为180mm，收纳时只需要占用不到0.07立方米的空间，普通家庭的衣柜下层、床底或者健身器材置物架都能轻松放置。配重片的叠装精度控制在0.2mm以内，多片叠加后不会出现偏心问题，训练时整支哑铃的重心始终落在握杆的中心轴线上，不会因为重心偏移导致手腕受力不均产生运动损伤。在材料选型的结构适配方面，握杆采用45号钢调质处理，表面做镀铬防锈处理，既保证了足够的结构强度，承受大重量训练时不会出现弯曲变形，又能避免长期接触汗液产生锈蚀；配重片采用铸铁材质外部包胶处理，放置时不会磕坏地面，也能减少金属碰撞产生的噪音，避免居家训练时影响周边住户；星形锁紧旋钮采用高强度尼龙加玻纤材质，强度足够的同时不会因为金属螺纹咬合出现锈死问题，长期使用也能顺畅旋拧调整。

　　在结构细节处理上，握杆与配重片接触的位置设置有2mm厚的尼龙垫圈，避免金属配重片与握杆直接摩擦掉漆，同时也能减少训练过程中配重片之间的碰撞异响。配重片的表面做了防滑纹理处理，拿取更换配重时不容易打滑脱手。整个结构没有复杂的异形零件，所有零部件都可以通过常规的机加工、铸造工艺实现量产，加工难度低，装配过程不需要复杂工装，普通用户拿到散件后也能快速完成组装。从实际使用的适配性来看，这款哑铃的结构尺寸既适合成年男性进行大重量力量训练，也可以通过减少配重片数量，适配女性用户、青少年进行轻重量的塑形训练，不需要额外购置不同规格的哑铃，一套结构就能覆盖全家庭成员的健身需求。
