带灯金属防水按钮开关结构设计

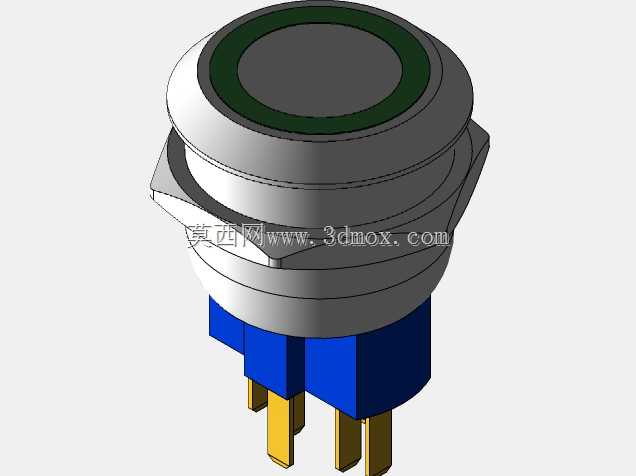

　　这款带环形指示灯的金属按钮，是工控面板、户外设备操控场景里常用的控制元件，日常在充电桩操作面板、户外检测设备启停位、小型机电设备的本地控制端都能见到这类结构的身影，核心作用是完成通断信号的触发，同时通过环形灯的亮灭反馈设备当前的工作状态，避免操作人员误判设备工况。从结构设计来看，这款按钮采用螺纹式面板安装结构，主体外壳做了阶梯轴式的外形设计，上部的操作头直径大于安装螺纹段，安装时从面板正面穿入预设的安装孔，背面通过配套的六角锁紧螺母拧紧固定，能适配1.5mm到5mm厚度范围的面板，不管是薄款的塑料设备面板还是稍厚的金属钣金面板都能可靠固定，不会出现安装后晃动的问题。操作头外圈做了一圈内嵌的环形导光结构，导光圈略低于金属操作面，

　　既可以避免日常操作时摩擦刮花导光面，又能让内部LED的光线均匀散出，不会出现局部亮斑，在光线较强的户外场景下也能清晰识别指示灯状态。按钮的操作面做了微凸的圆弧设计，手指按压时的触感反馈清晰，按压行程控制在2mm左右，不会因为行程过短导致误触发，也不会因为行程过长造成操作迟滞，内部采用自复位结构，按压到位后触点导通，松开后自动回弹复位，适合点动控制的场景需求。下部的接线端采用直插式焊针结构，一共四根焊针，其中两根对应按钮的常开触点，另外两根对应环形指示灯的供电引脚，焊针做了镀金处理，降低接触电阻，避免长期使用后出现氧化接触不良的问题，焊针的间距符合常规PCB安装的标准间距，既可以直接焊接在设备的控制电路板上，

　　也可以配套接插件做线束连接，适配不同的设备接线需求。密封设计上，按钮的操作头和外壳衔接处做了内置的硅胶密封圈，安装时锁紧螺母拧紧后，密封圈会紧贴面板背面，达到IP65级别的前端防护能力，即使户外使用时遇到淋雨、溅水的情况，也不会有水渗入设备内部，适配户外作业设备、清洗类设备的使用需求。外壳主体采用不锈钢材质车削加工，表面做了哑光喷砂处理，既具备金属的质感，又不容易残留指纹和划痕，长期使用后外观不会出现明显的老旧痕迹，下部的基座采用耐高温的工程塑料材质，焊接时的高温不会导致基座变形，触点部分采用银合金材质，具备一定的带载能力，可以直接通断小功率的控制回路，不需要额外搭配中间继电器。建模过程中对安装边界做了完整的还原，

　　预留了锁紧螺母的拧紧空间，焊针的长度和位置完全匹配实际量产产品的尺寸，设计人员在做面板布局时，可以直接调用这个模型核对安装孔位、操作空间，避免出现面板开孔尺寸错误、安装后和周边元件干涉的问题，也可以基于这个模型调整指示灯颜色、触点形式，衍生出不同功能的按钮变体，比如带自锁功能的版本、不同电压等级指示灯的版本，缩短同系列产品的开发周期。
