家用不锈钢电热水壶外观结构设计

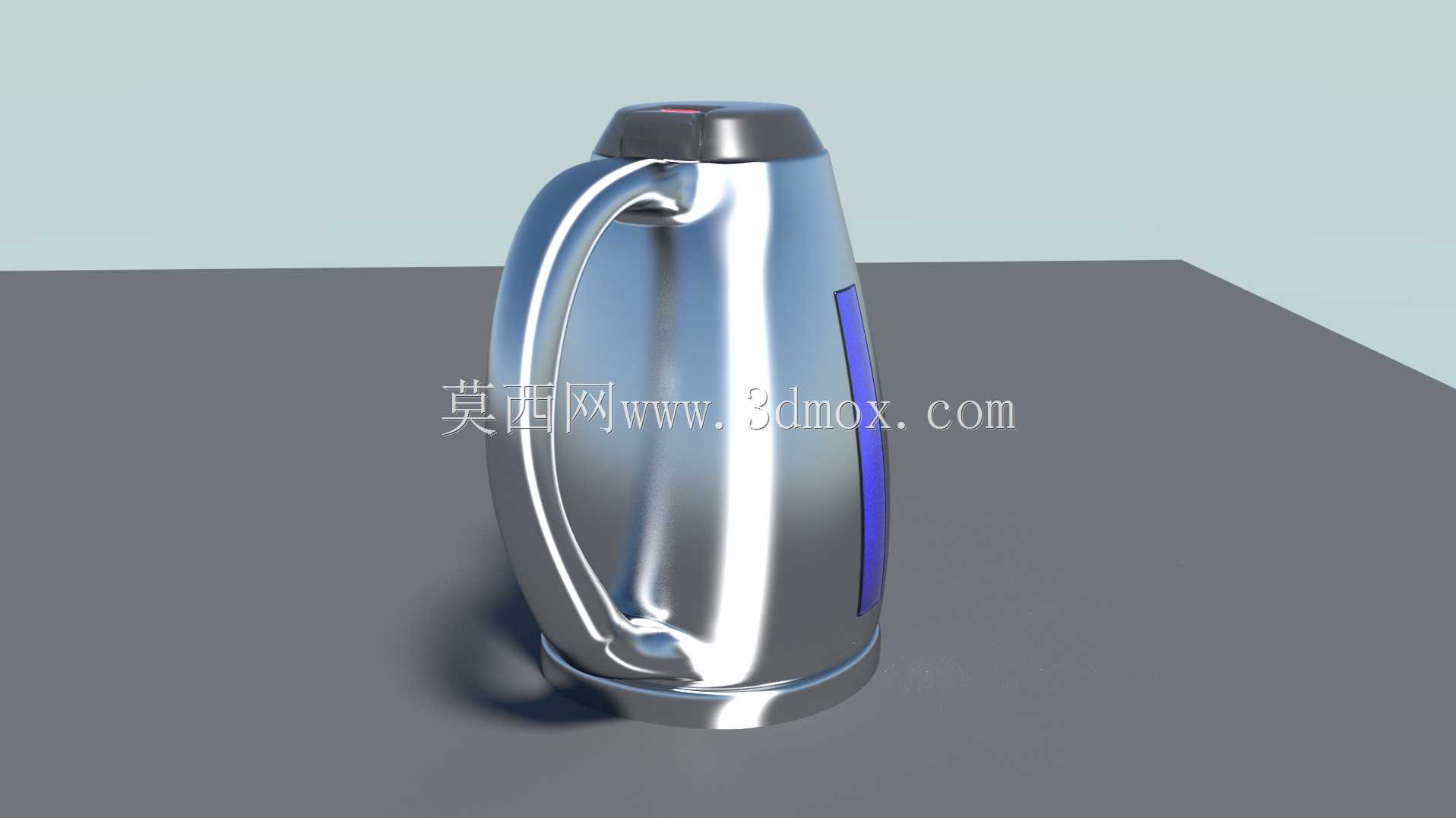

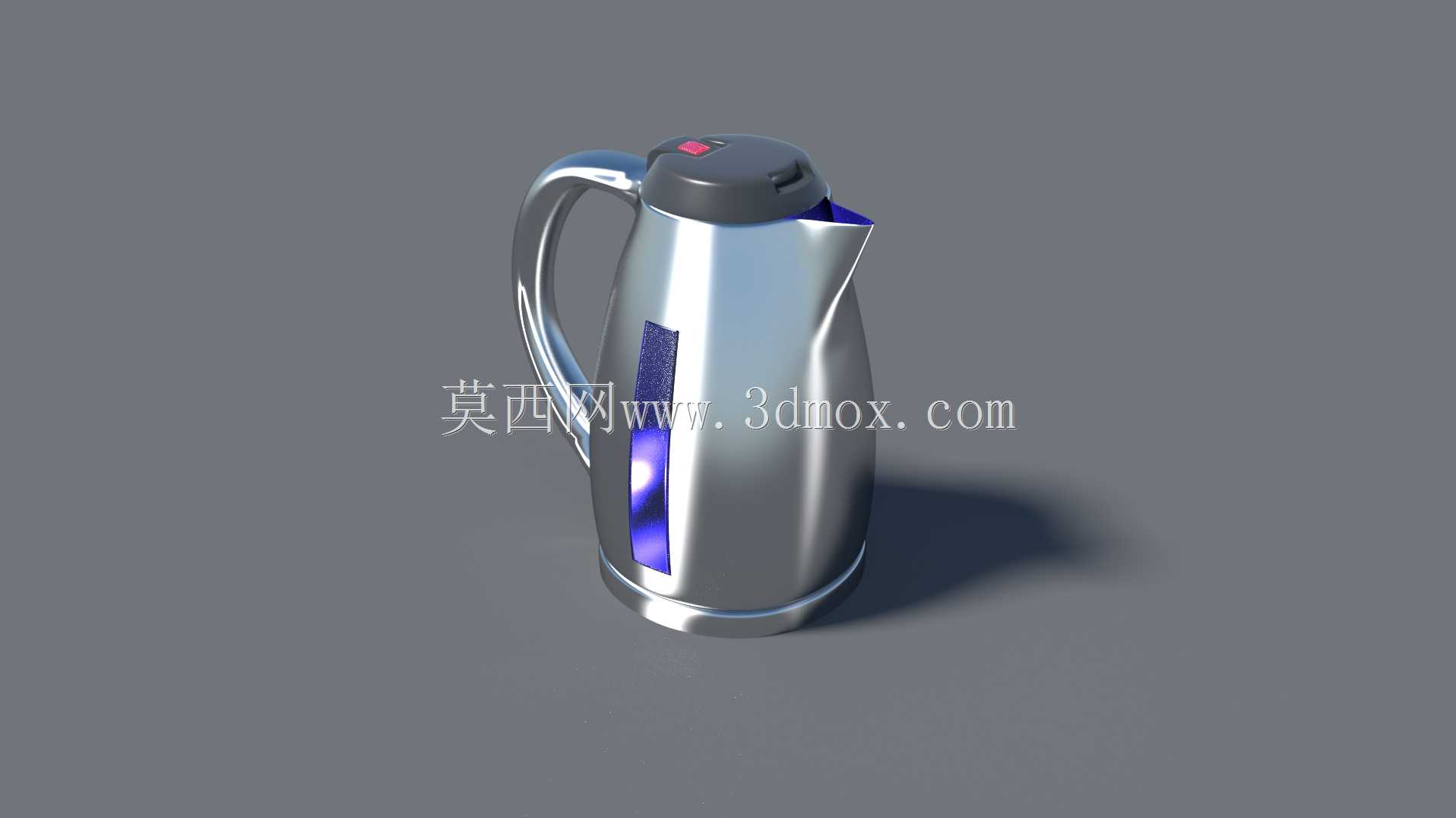

　　这款电热水壶的三维结构设计，首先围绕日常居家、办公茶水间的高频使用场景展开，在做结构排布时优先考虑单手握持操作的人机工程边界，壶身整体采用收腰式流线造型，最大直径控制在130mm区间，整体满水状态下的握持重心落在手柄中部位置，避免满水倾倒时手腕受力过载。壶身外壳采用拉丝不锈钢材质做一体化包覆，侧壁预留的透明水位观察窗采用内嵌式安装结构，观察窗边缘与不锈钢壳体的配合间隙控制在0.2mm以内，既避免清洁时的卫生死角，也能防止长期使用后水渍渗入壳体夹层。壶盖部分采用按压式弹开结构，开盖按键设置在壶盖顶端靠后位置，按键触发行程设置为8mm，按压力度控制在15N，既避免日常误触开盖导致的热水溅洒风险，也能保证单指操作时的反馈清晰度，

　　壶盖内侧设置有一圈导流挡筋，沸水产生的蒸汽在挡筋处冷凝后会顺着导流槽回流至壶腔内部，不会顺着壶盖缝隙流到壶身外壁或者桌面。手柄部分采用弧形贴合设计，手柄内侧与壶身外壁预留35mm的握持空间，适配不同手掌大小的用户抓握，手柄与壶身的连接点采用上下两点式固定结构，固定点位隐藏在壶身装饰条内侧，外部无裸露的螺丝结构，保证外观整体性的同时，也能提升长期承重下的结构强度，满水2L状态下手柄形变量控制在0.1mm以内，不会出现握持松垮的问题。壶嘴部分采用窄口导流设计，出水角度经过多轮调试，倾倒时水流集中不发散，断水时无余滴沿壶嘴外壁滑落，壶嘴顶端设置有可拆卸的滤网安装位，滤网采用食品级不锈钢冲压成型，网孔直径0.8mm，

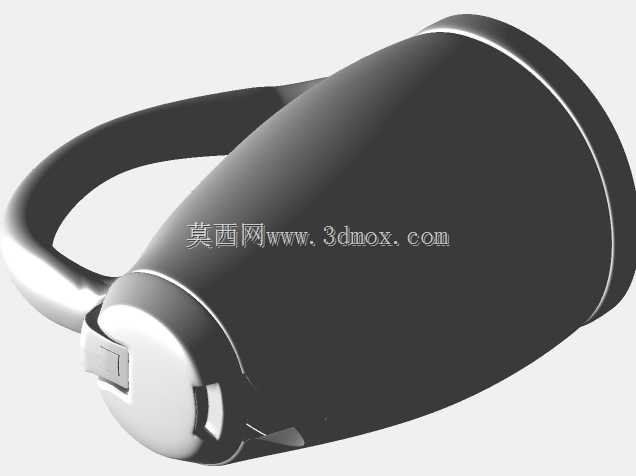

　　能够有效过滤水中的固体杂质，同时拆卸结构采用卡扣式，无需额外工具即可完成拆卸清洁。壶身底部采用内嵌式发热盘安装结构，发热盘与壶身底部的连接位置设置有耐高温硅胶密封圈，密封压缩量设置为25%，能够承受长期沸水温度下的密封可靠性，不会出现漏水隐患。底座采用圆盘式结构，直径150mm，与壶身的耦合器连接采用居中对位设计，对位导向角度设置为15度，用户放置壶身时无需刻意对位即可顺利耦合通电，底座底部设置有三个均匀分布的防滑胶垫，胶垫突出底座底面2mm，放置在光滑桌面时的静摩擦系数大于0.6，避免意外触碰导致的壶体滑移。在做外观曲面建模时，壶身的曲面过渡全部采用G2连续曲率，不同材质拼接位置的分型线全部对齐外观视觉棱线，

　　避免出现分型线错位导致的外观瑕疵，壶身正面的装饰条采用蓝色半透明材质，内部可集成水位指示灯结构，通电加热时灯光透过半透明材质透出，能够直观显示设备的工作状态。整体结构设计充分考虑了家用场景下的清洁便利性，所有与水接触的部件都采用圆弧过渡结构，无直角卫生死角，日常擦拭清洁时能够无死角覆盖所有外表面，壳体拼接位置的台阶差控制在0.1mm以内，不会积存污垢。壶体的整体高度控制在240mm，能够适配常规家用饮水机下方的接水空间，也可以放入常规尺寸的厨房储物柜中存放，收纳时不占用过多竖向空间。在结构强度校核阶段，壶身壳体采用0.5mm厚度的304不锈钢板材，经过拉伸成型后侧壁的结构刚性能够满足1.2米高度自由跌落至水泥地面时无开裂、无严重变形的要求，壶盖与壶身的锁合结构在跌落时不会意外脱开，避免热水溅出造成安全隐患。手柄部分采用耐高温PP材质注塑成型，材质热变形温度大于120摄氏度，长期接触壶身传导的热量不会出现软化变形，手柄表面做细晒纹处理，握持时的摩擦力足够，即使手上沾有水渍也不会出现打滑问题。
