法兰安装式电控电磁阀结构设计

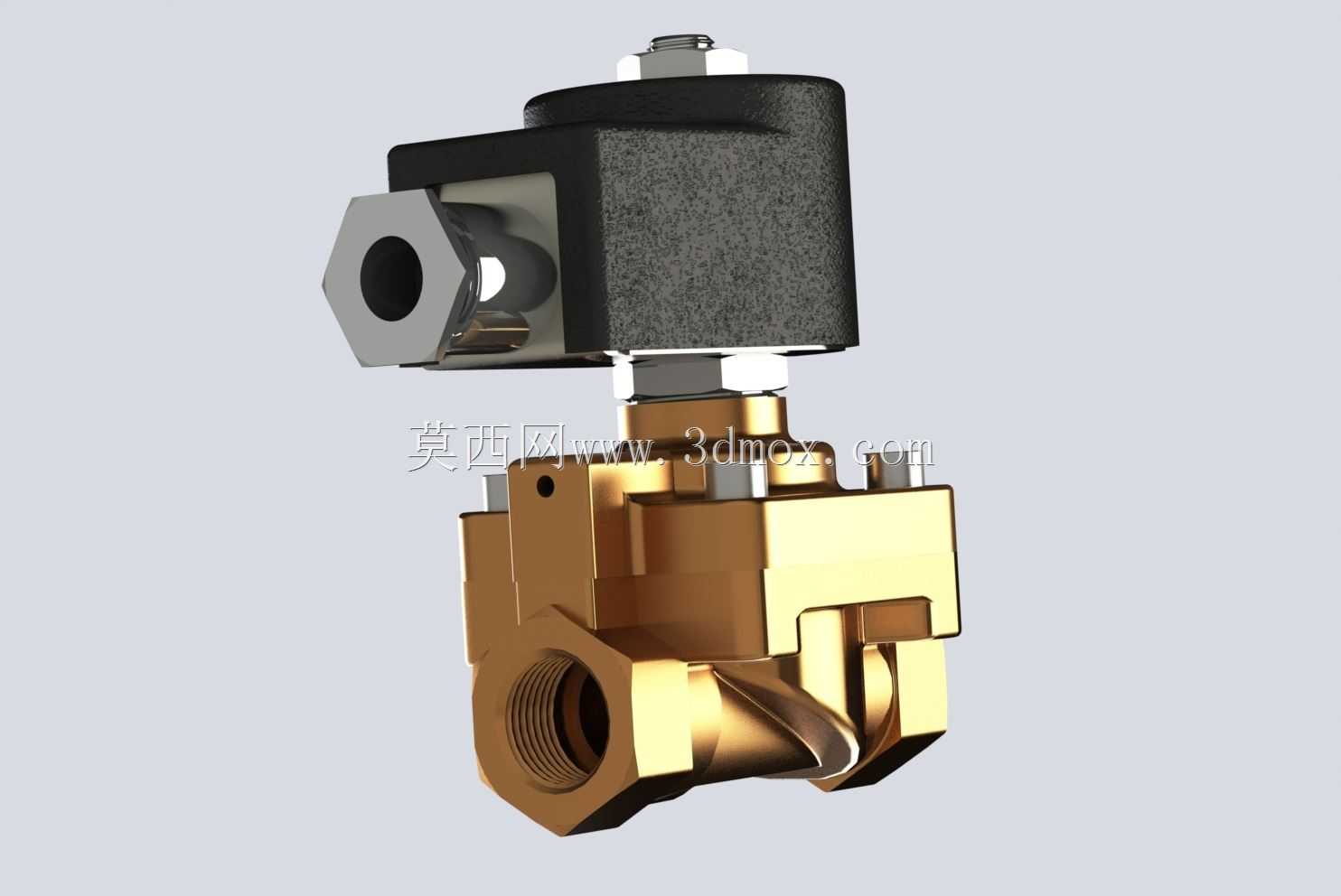

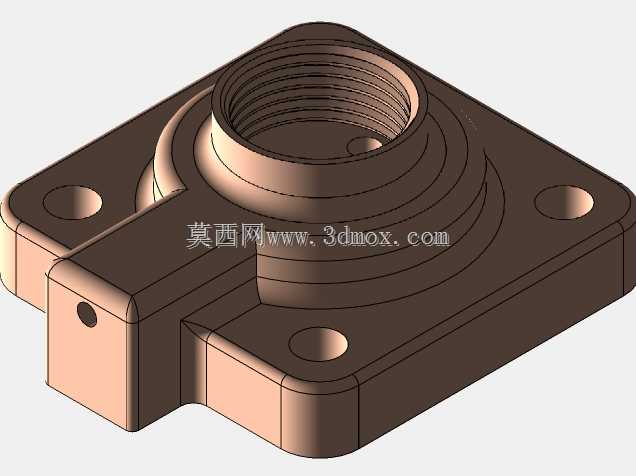

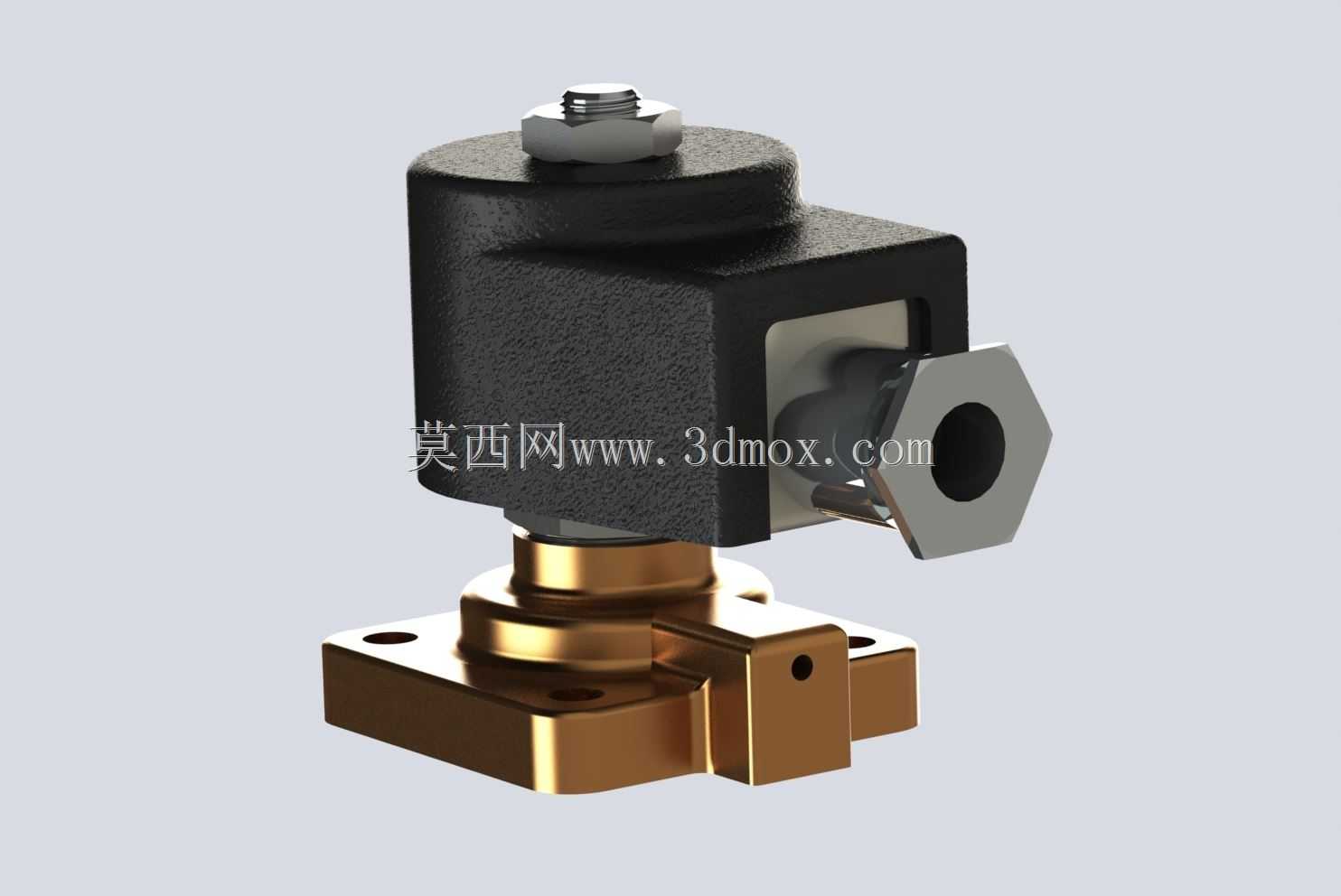

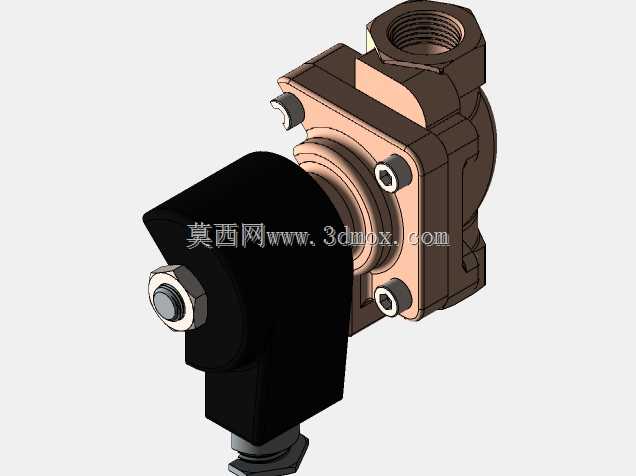

　　这款电控电磁阀的结构设计，首先要匹配流体管路系统的安装需求，底部采用方形法兰安装基座，基座上预留四个对称分布的安装孔，安装孔的孔位公差按照IT7级精度控制，能够直接适配常规工业管路的法兰对接标准，安装时不需要额外制作转接板，可直接通过螺栓固定在阀块或者管路端面上，基座与上部阀体的连接采用同轴定位结构，保证电磁驱动组件与下部流体通道的同轴度误差控制在0.02mm以内，避免阀芯动作时出现卡滞问题。上部的电磁驱动部分采用包覆式壳体设计，壳体表面做磨砂质感的防护处理，既可以提升壳体的结构强度，也能在工业车间多粉尘、少量油污的使用环境下，减少污渍附着，同时壳体的边角都做了R2以上的圆角过渡，避免安装维护时尖锐边角划伤操作人员。

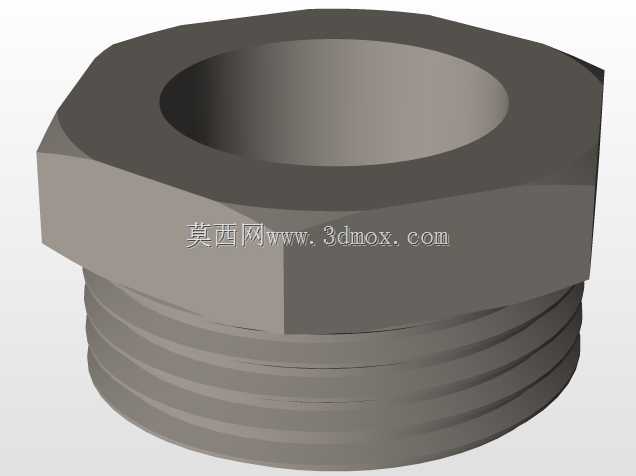

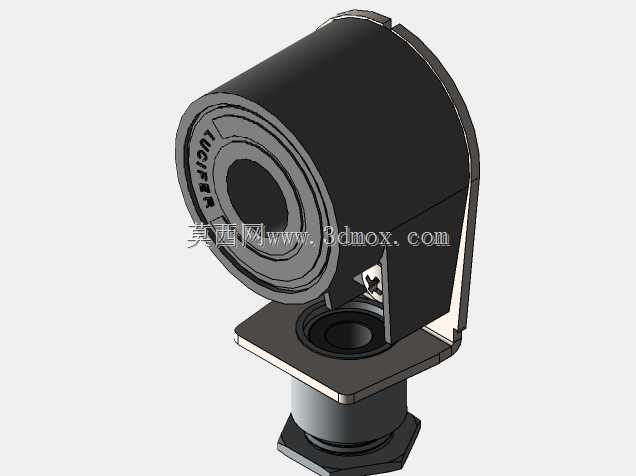

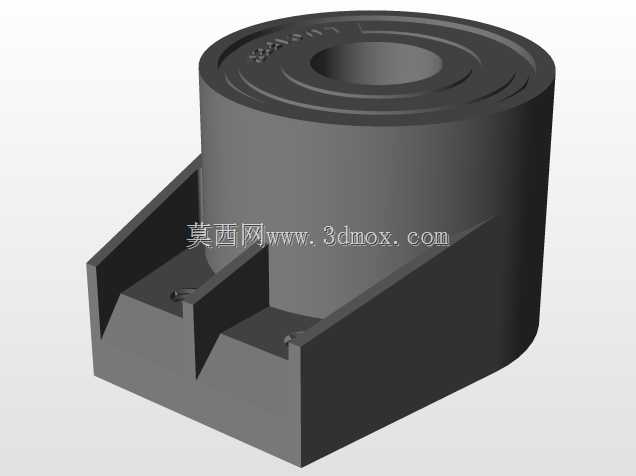

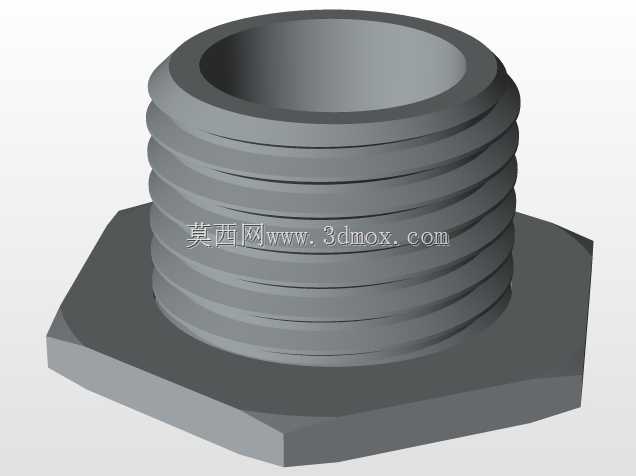

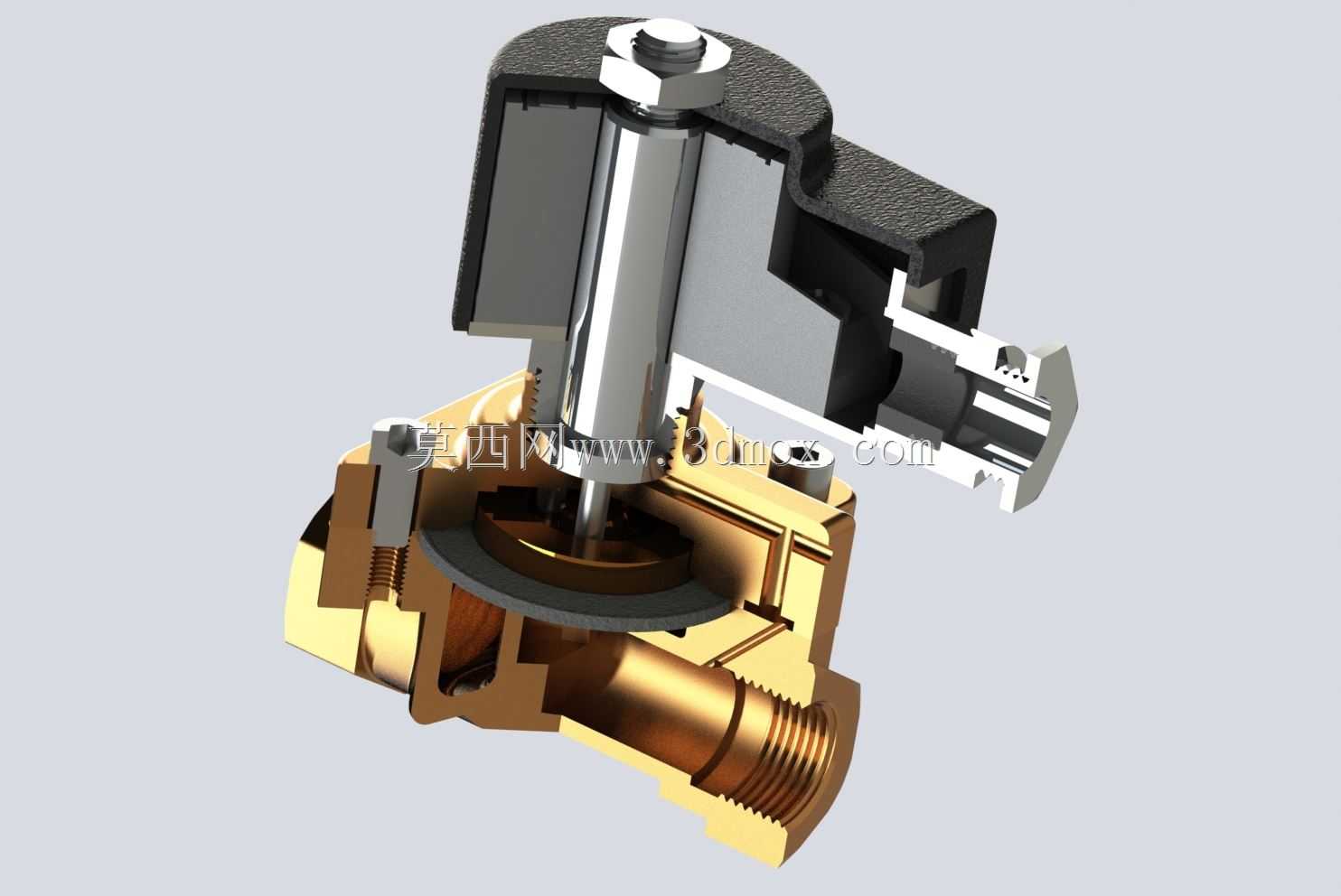

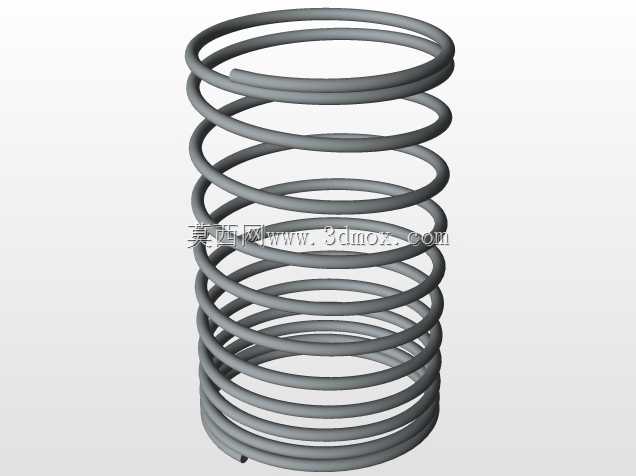

　　侧面的流体接口采用外六角结构设计，方便使用标准扳手进行管路对接，接口的内孔通径经过流量校核，在额定工作压力下的流阻损失控制在5%以内，能够满足常规气动、小通径液压系统的流体通断控制需求。电磁线圈部分封装在黑色壳体内部，线圈与下部阀芯的联动采用直动式结构，相比先导式结构，这款阀的响应速度更快，在额定电压下的阀芯换向时间可以控制在30ms以内，适合对动作响应速度有要求的流体控制回路，比如自动化生产线的气路切换、小型液压工作站的支路通断控制场景。设计时还考虑了不同安装姿态的适应性，不管是垂直安装还是水平安装，阀芯的复位弹簧刚度都经过匹配计算，不会因为安装方向的变化导致阀芯复位不到位，弹簧的预紧力按照额定工作压力的1.2倍进行设定，

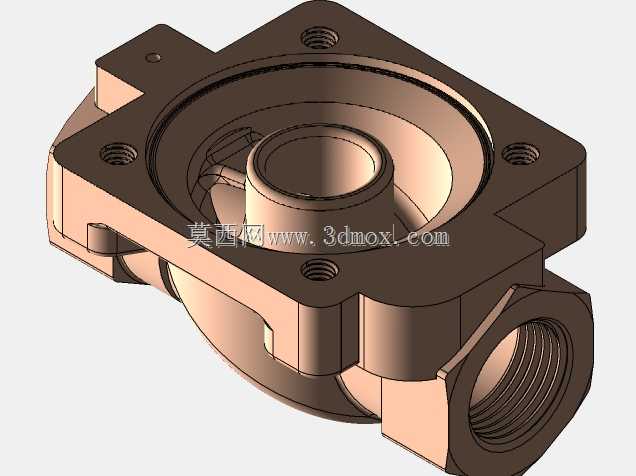

　　保证在系统压力波动时不会出现泄漏问题。接线端设置在阀体侧面的六角接口旁，采用侧出式接线结构，接线空间预留充足，即使在安装空间比较紧凑的设备内部，也能方便完成接线操作，接线端的防护等级可以达到IP54，能够防止车间日常作业时的飞溅水滴、粉尘进入线圈内部，提升阀件的使用寿命。下部的流体通道部分采用铜合金材质，铜材质的抗腐蚀性能较好，能够适配压缩空气、低压液压油、清水等多种常见工业流体，通道内部的流道做了平滑过渡处理，没有直角突变结构，减少流体经过时的湍流现象，降低工作时的流体噪音。在建模过程中，各个部件的配合间隙都按照实际加工装配要求进行设定，阀芯与阀套的配合间隙控制在0.008-0.012mm之间，既保证阀芯动作顺滑，

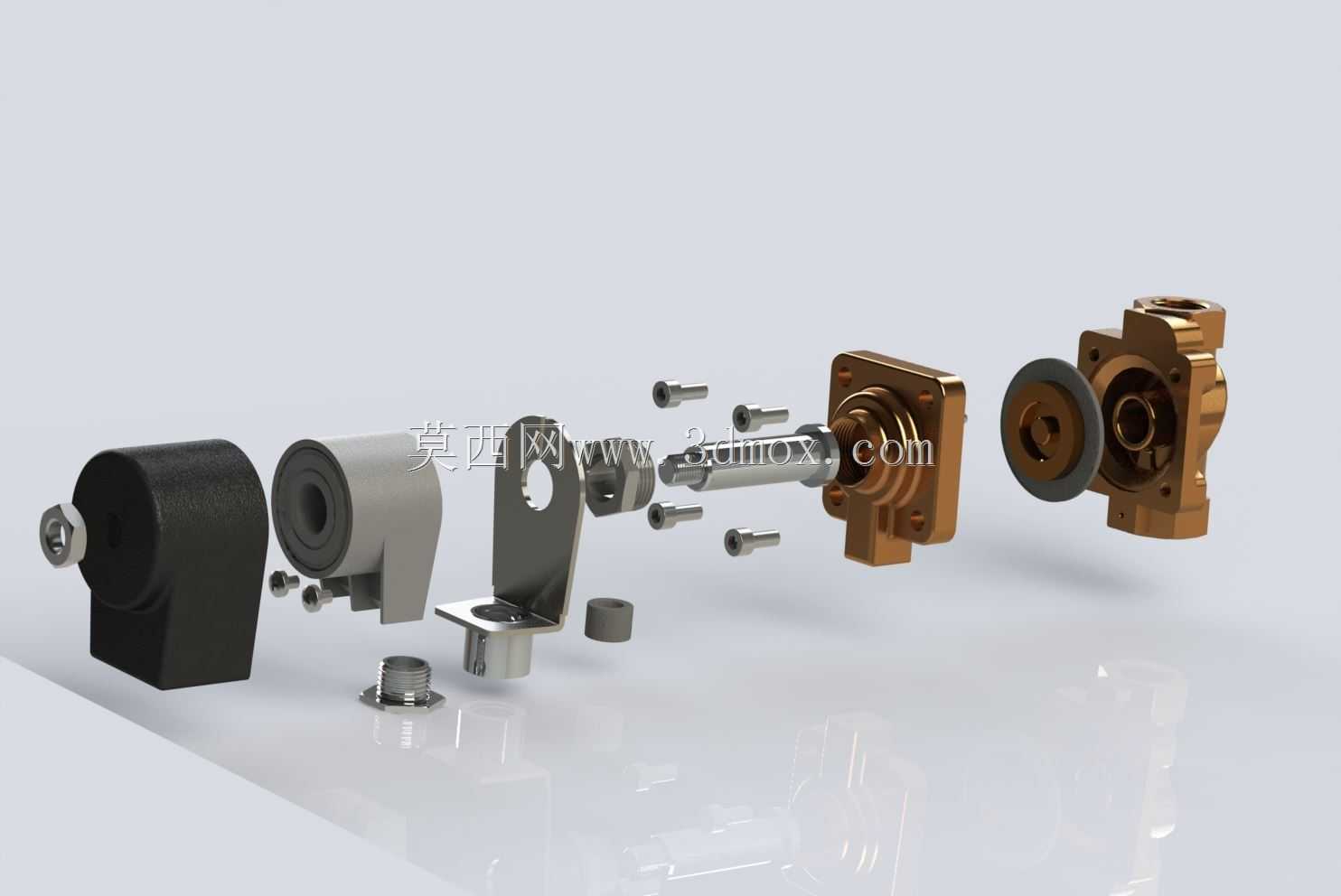

　　又能控制内部泄漏量在允许范围内，顶部的调节螺母采用标准细牙螺纹，方便在出厂调试时调整阀芯的行程，保证阀件的开关行程处于最优区间，螺母下方设置止退垫片，避免设备运行过程中的振动导致螺母松动，影响阀件的正常工作。这款阀的整体外形尺寸控制紧凑，总高度不超过120mm，法兰基座的边长不超过60mm，适合在空间有限的设备内部安装使用，比如小型自动化设备的控制气路、实验装置的流体控制回路、小型工程机械的辅助液压回路等场景，都可以直接选用这款结构的电磁阀，不需要额外进行结构修改。设计时还考虑了维护便利性，上部电磁组件与下部阀体部分采用可拆卸连接结构，当线圈出现故障时，可以直接拆卸上部组件进行更换，不需要将整个阀从管路上拆下，减少设备维护的停机时间，连接部位的密封件采用标准O型圈，市场上容易采购替换，降低后期维护成本。
