通讯设备用黑色塑料安装固定基座结构

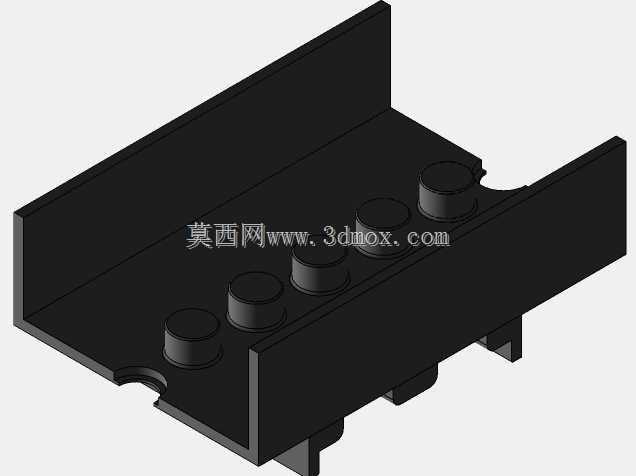

　　这款黑色塑料结构件是通讯设备内部的安装固定基座，日常在小型通讯终端、信号转接模块的内部装配场景中十分常见，主要承担内部电路板、接线端子的承载与定位作用，同时兼顾设备内部的走线限位与结构补强功能。从结构设计来看，基座主体采用槽型围边结构，三面设置立式挡边，能够对放置在基座平面上的功能模块形成侧向限位，避免模块在设备受振动、冲击时出现横向窜动，挡边的高度根据所承载模块的边缘厚度做了匹配设计，既不会因为挡边过高干涉模块上方的接线操作，也不会因为高度不足失去限位效果。基座平面上均匀分布的四个圆柱形凸台，是对应功能模块安装孔位设计的定位柱，凸台的外径与模块安装孔的内径采用小间隙配合，装配时可以直接将模块的孔位对准凸台放下，不需要额外调整对位，

　　大幅提升装配效率，凸台的高度略高于模块基板厚度，装配后可以通过热熔铆边的方式将模块固定在基座上，不需要额外加装螺丝，减少装配工序与零件数量。基座底部设置的两个卡扣式支脚，是用于将整个基座固定在设备外壳的卡槽内，支脚的卡扣角度与倒扣量经过反复调整，既可以保证装配时卡扣能够顺利滑入卡槽，不需要太大的按压力，也能保证固定后卡扣的倒扣面完全贴合卡槽内壁，在设备常规使用的振动工况下不会出现松脱。基座两侧开设的半圆缺口是走线让位结构，对应模块上的接线端子位置，模块装配完成后，连接线可以直接从缺口处引出，不会被基座挡边压住线皮造成绝缘层破损，缺口的圆弧半径根据常用通讯线缆的外径做了适配，能够同时容纳多根细信号线穿过。设计这类基座时，

　　首先要确认所承载模块的实际外形尺寸，保证基座的内部有效容纳空间比模块外形单边留出0.2到0.3毫米的装配间隙，避免塑料件成型收缩后出现尺寸偏差导致模块无法装入；其次要确认安装凸台的位置度公差，因为凸台直接对应模块的安装孔，如果位置偏差超过0.1毫米，就会出现模块装不上的问题，所以建模时凸台的定位尺寸要直接关联模块孔位的基准，避免尺寸链累积误差。底部卡扣支脚的位置需要对应设备外壳上的卡槽位置，建模时要同步核对外壳的卡槽深度、卡扣配合面的位置，保证卡扣装配到位后，基座的上平面与设备内部的其他结构件高度差控制在设计要求范围内，不会出现高低错位导致模块接线时与其他零件干涉。另外基座的壁厚设计保持均匀，整体壁厚控制在2毫米左右，

　　凸台与挡边的连接处都做了圆角过渡，避免塑料注塑成型时出现缩痕、缺胶等缺陷，同时也能减少应力集中，提升结构件的抗冲击强度。在实际选型使用时，需要先核对基座的安装边界尺寸，确认基座底部卡扣的跨距与设备外壳的卡槽间距匹配，同时确认基座上方的净空高度足够容纳所安装的功能模块，避免装配后模块顶到设备上盖；如果用于有散热要求的模块场景，还可以在基座平面上额外开设通风孔，不过这款基座的设计针对的是低发热的信号转接模块，所以平面没有开孔，依靠基座与模块之间的微小间隙就能满足散热需求。这类塑料基座相比金属固定座，本身具备绝缘特性，不需要额外做绝缘处理，能够避免模块电路板与固定结构之间出现短路风险，同时重量更轻，适合便携式通讯设备的轻量化设计需求，成型成本也更低，适合大批量生产装配。
