航测用微型空速传感装置结构设计

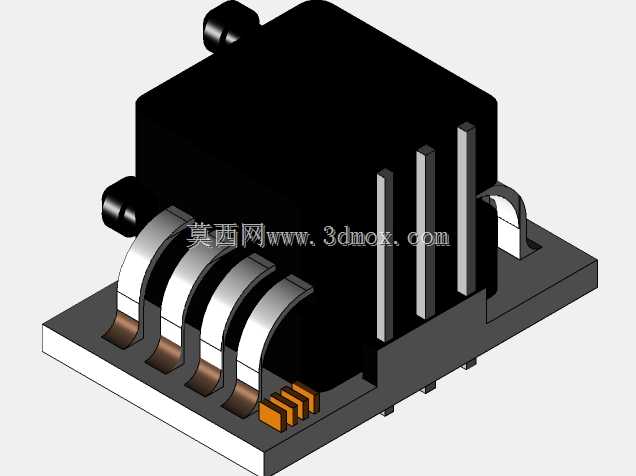

　　在固定翼航模、小型工业无人机的飞行控制链路里，空速检测是保障飞行安全、优化航线控制精度的核心感知环节，这款微型空速传感装置，就是针对小载荷飞行平台的安装空间限制、重量约束专门开发的感知部件。不同于地面使用的工业传感元件，机载空速传感器需要同时兼顾动压采集精度、安装适配性、振动工况下的结构可靠性，还要尽可能压缩自身的体积与重量，避免给飞行平台带来额外的载荷负担。从结构设计逻辑来看，这款传感装置采用了分体式的布局思路，核心的压敏检测模块集成在小型PCB基板上，基板上预留了标准的排针焊接位，可直接与飞控主板的对应接口直连，省去了额外的转接布线结构，降低了机载布线的复杂度。配套的空速管采用细长金属杆结构，杆身做了流线型修型，

　　前端的进气口正对飞行来流方向，能够稳定采集飞行过程中的总压，杆身侧面的静压孔位置经过气动校核，避开了管体自身扰流带来的气压干扰，保证静压采集的准确性，管体尾部通过快插气嘴与检测模块的气路接口连接，气路连接处做了密封限位结构，避免飞行过程中出现气压泄漏导致的检测数据偏差。实际应用场景中，这类微型空速传感器主要适配起飞重量在2kg到20kg区间的小型固定翼无人机、航测载机、穿越机固定翼改型，这类平台的机身内部安装空间非常局促，传统的大体积空速传感器往往需要占用较大的舱内空间，还要设计专门的安装支架，而这款传感装置的核心检测模块尺寸仅与常规的航电接收模块相当，既可以直接贴合飞控主板侧面安装，也可以通过小型泡棉胶固定在机身舱壁的空余位置，安装边界非常灵活。空速管的安装位置通常选择在机翼前缘或者机头侧面的无扰流区域，管体伸出机身的长度经过计算，能够完全避开机身附面层的气流干扰，管身的固定可以通过配套的小型塑料卡箍完成，卡箍上预留了螺丝孔位，可直接固定在机身蒙皮的预埋螺母位上，不需要对机身结构做额外的打孔修改。从功能特性来看，这款传感装置通过采集总压与静压的差值计算实时空速，数据输出直接匹配主流飞控的通信协议，不需要额外的信号转换模块，检测模块上的电路部分做了三防涂覆处理，能够适应高海拔飞行时的低温、低气压环境，也能抵御小雨、凝露天气下的潮气侵蚀，避免电路短路失效。结构设计过程中，针对机载场景的振动特性，PCB板上的核心压敏元件做了缓冲点胶固定，

　　排针接口处增加了焊盘补强设计，避免长时间飞行振动导致的焊盘脱落、元件移位问题；空速管采用硬质铝合金材质加工，表面做了阳极氧化处理，既保证了管体的结构强度，遇到轻微的起降碰撞不会出现弯折变形，也减轻了自身重量，单根空速管的重量仅几克，不会给机头或者机翼带来额外的配重负担。在安装边界的尺寸控制上，核心检测模块的长宽高都控制在极小的范围内，模块边缘做了圆角处理，避免安装时刮伤机身内部的其他航电线材，气路接口采用标准的微型快插规格，适配航模领域通用的2mm内径硅胶气路管，不需要定制特殊规格的连接管路，降低了配件采购与替换的成本。实际飞行作业中，这类空速传感器能够为飞控系统提供实时的真空速数据，帮助飞控在不同风速、海拔环境下调整动力输出与舵面偏角，尤其是在低空航测、长距离航线飞行场景下，GPS提供的地速数据无法准确反映飞行器相对于空气的真实速度，很容易因为逆风、顺风风速变化导致失速风险，而空速传感器提供的实时数据能够让飞控及时调整飞行姿态，将空速维持在安全飞行区间内，避免失速坠毁的事故。不同于大型载人飞行器使用的复杂空速检测系统，这类微型传感装置在保证检测精度满足小型飞行平台需求的前提下，最大化压缩了结构体积与重量，简化了安装流程，不需要复杂的校准工序，只需要在飞控参数设置中完成对应的量程配置即可投入使用，非常适合小型无人机、航模爱好者的组装与改装需求。结构建模过程中，对气路接口的插拔公差、排针的间距尺寸、

　　安装孔位的定位精度都做了严格的尺寸校核，保证模型导出的工程图能够直接用于零部件的加工与打样，PCB板的轮廓尺寸与实际量产的板卡完全一致，结构设计师在做航电舱布局设计时，可以直接将该模型导入整机装配文件中，提前模拟安装位置、布线走向、气路连接路径，避免实际组装时出现部件干涉、管路弯折、布线长度不足的问题。空速管的杆身长度、直径参数也按照实际产品的尺寸1:1还原，设计师可以根据不同机型的机身尺寸，在装配环境中模拟空速管的伸出长度，调整安装位置，确保进气口处于无扰流的稳定气流区域，从设计阶段就规避因为安装位置不合理导致的检测数据不准问题。针对不同飞行平台的安装需求，模型中还预留了安装支架的装配接口，设计师可以根据实际的机身结构设计配套的小型固定支架，不需要对传感器本体的结构做修改，提升了该部件的通用适配性。
