GEP-LX5五寸穿越机碳纤机架结构设计

　　这套机架是针对五寸FPV穿越机场景开发的承载结构，核心服务于竞速飞行、户外航拍跟拍、特技花飞这类对机架刚性、重量控制有严苛要求的使用场景。作为穿越机的核心承载基体，它需要同时承接飞控、电调、电池、图传、摄像头、动力电机等全部机载部件的安装固定，还要承受飞行过程中急加速、急停、翻滚、碰撞带来的瞬时冲击载荷，结构设计的合理性直接决定整机的飞行手感与耐炸性能。

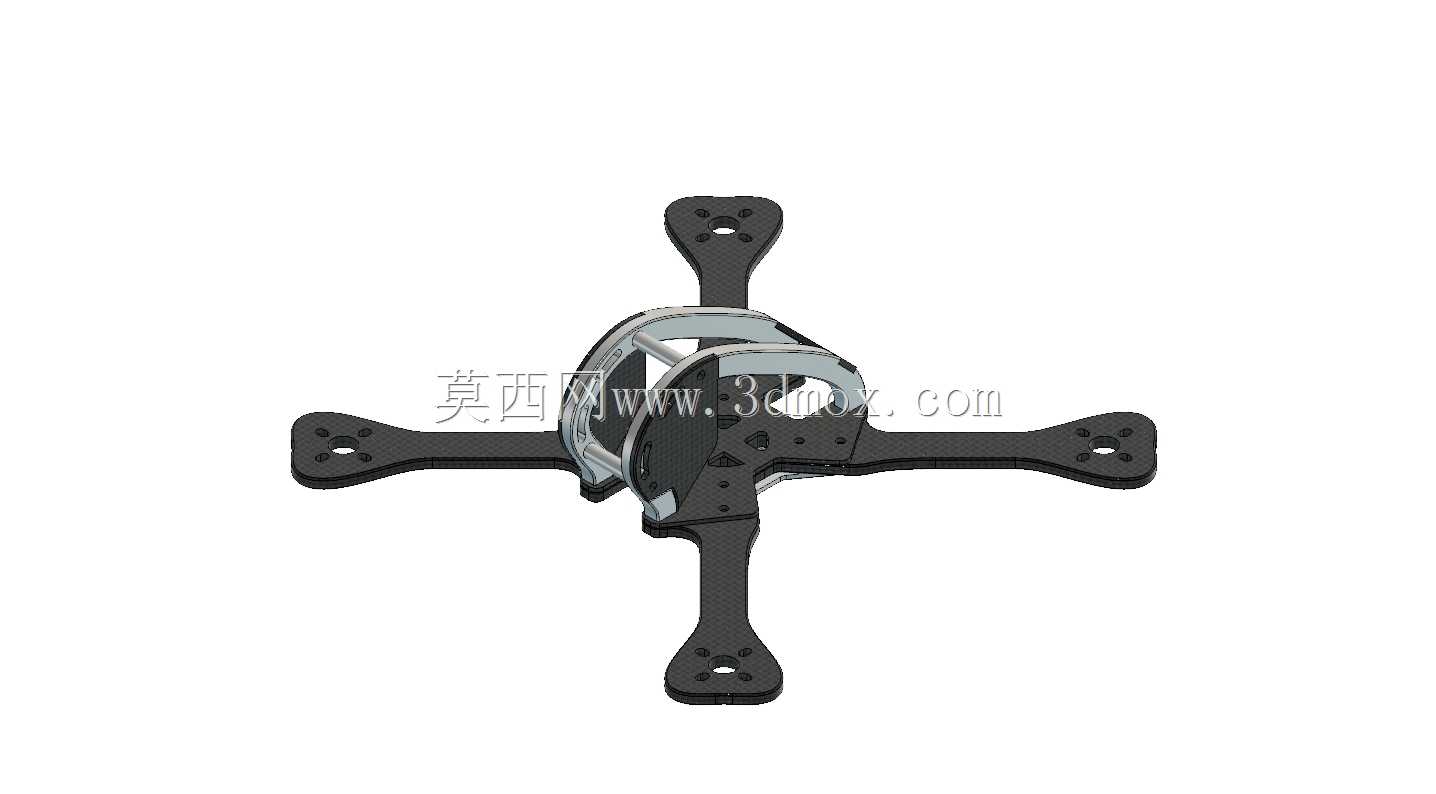

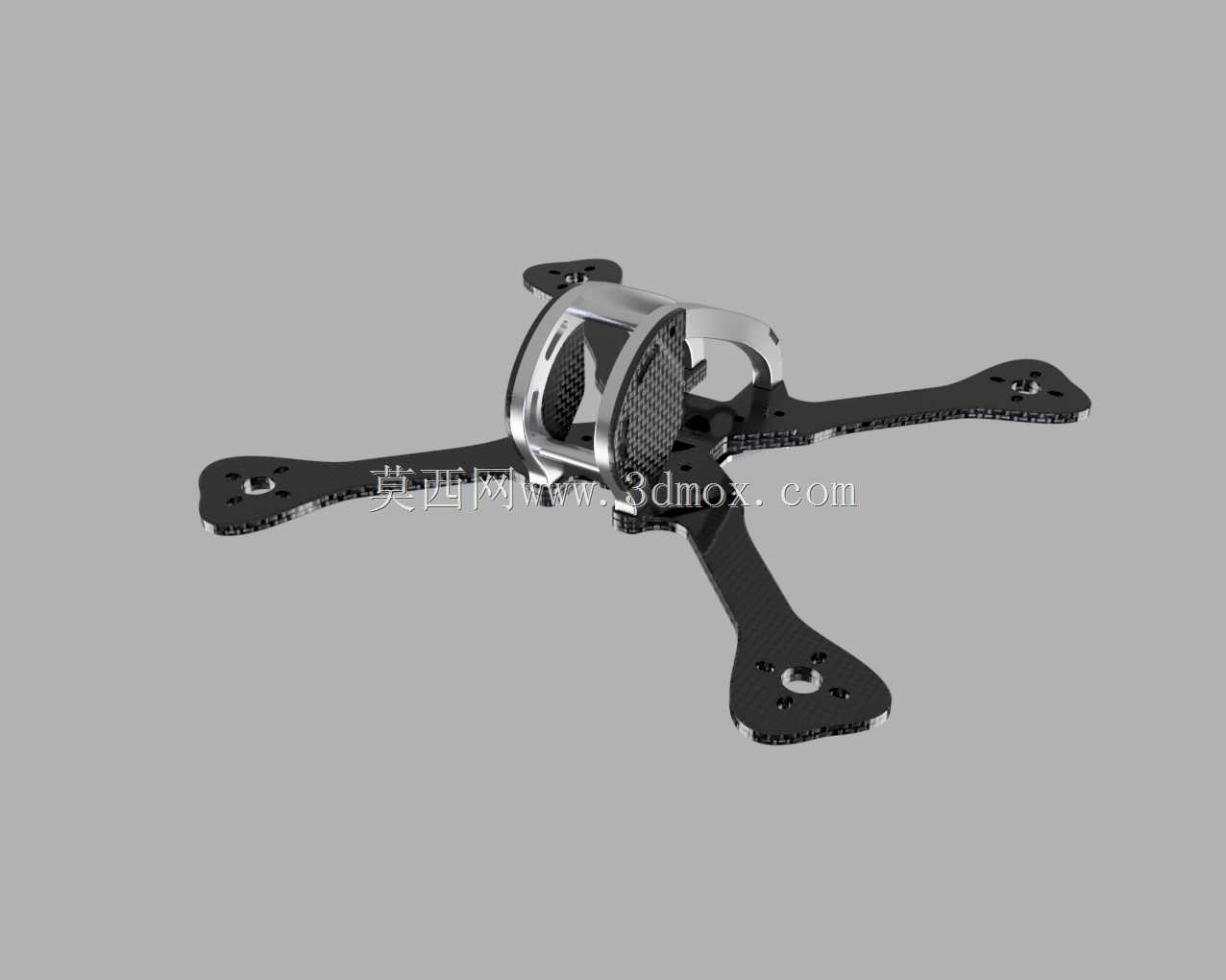

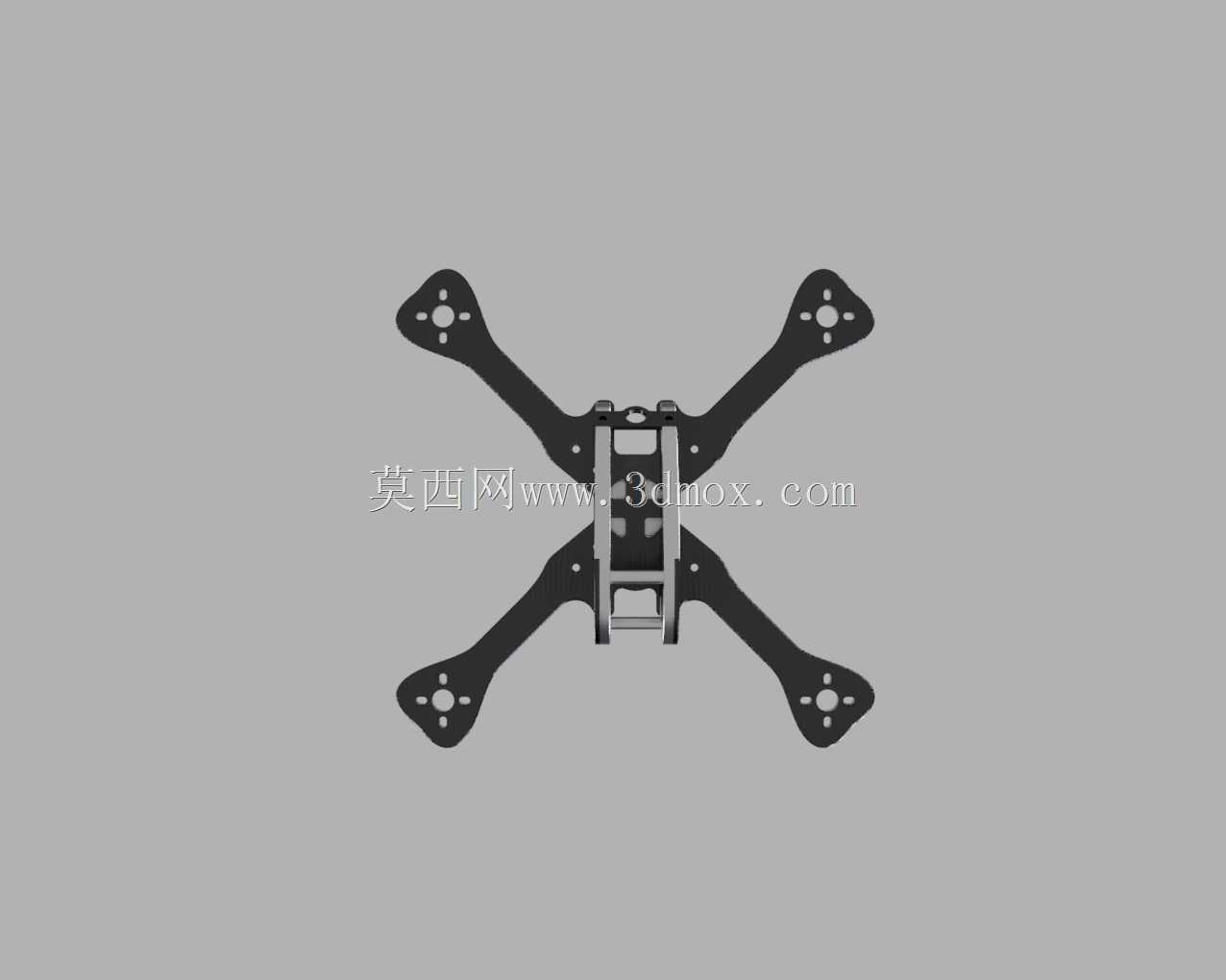

　　从结构布局来看，采用经典的正X型四轴布局，四个机臂呈90度夹角对称分布，这种布局的优势在于每个机臂的动力输出到整机重心的力臂长度完全一致，飞控的动力调校难度更低，飞行过程中的姿态响应更跟手，做偏航、横滚动作时不会出现力矩不对称导致的姿态偏移。机臂末端预留了标准的电机安装孔位，适配市面上主流的22系列、23系列无刷电机，安装孔距兼容16mm、19mm两种通用规格，不需要额外打孔改装就能直接装配。机臂根部与中心板的连接采用嵌入式叠层固定结构，机臂嵌入中心板的定位槽后通过螺丝锁紧，相比传统的夹板式固定，这种结构的抗扭刚性提升明显，做大幅度特技动作时机臂不会出现细微的形变虚位，动力传递更直接，同时炸机时的冲击力可以通过嵌入接触面分散到整个中心板区域，减少机臂根部断裂的概率。

　　中心区域采用上下双层板叠层设计，两层板之间预留了足够的安装空间，可以分层布置飞控、电调、图传、接收机这类电子部件，层间通过铝柱支撑固定，既保证了整体结构的刚性，又能给电子部件留出足够的散热间隙，避免长时间大油门飞行时电调、图传积热导致的性能下降。上层板的前端预留了摄像头安装位，支持通用的微型FPV摄像头安装，角度调节范围覆盖0到45度，可以适配不同飞行速度下的视角需求，不管是慢速航拍跟拍还是高速竞速飞行都能找到合适的拍摄角度。中心板的中部预留了电池绑带穿槽，支持常规的4S、6S航模锂电池固定，绑带槽的位置经过重心匹配设计，电池固定后整机重心恰好落在机架的几何中心位置，不会出现头重脚轻或者左右偏重的问题，减少飞控的姿态补偿负担，提升飞行稳定性。

　　尺寸边界上，这套机架的对角电机轴距为220mm，属于标准的五寸穿越机机架规格，适配5寸规格的螺旋桨，桨叶转动时不会与机架主体产生干涉。机臂采用宽臂设计，臂厚根据受力分布做了差异化处理，靠近中心板的受力集中区域厚度更大，向机臂末端逐渐收薄，在保证结构强度的前提下尽可能降低不必要的重量，整机裸架重量控制在合理区间，不会给动力系统带来额外的负载。机架整体的外形做了边缘倒角处理，没有尖锐的凸起棱角，既可以减少飞行过程中的空气阻力，也能避免炸机时尖锐棱角划伤人员或者损坏其他部件。

　　从实际装配的角度考虑，所有安装孔位都做了同轴度匹配设计，不同部件的安装孔位对位精度控制在0.1mm以内，装配时不需要额外锉修扩孔，新手也能快速完成整机组装。机臂与中心板的连接螺丝采用通用规格，日常炸机后如果出现机臂损坏，不需要更换整个机架，只需要单独更换受损机臂就能快速修复，降低后期的使用维护成本。机架的顶部预留了运动相机安装位，可以适配通用的运动相机固定座，满足航拍用户挂载高清运动相机的需求，安装位的位置经过震动优化，配合减震垫可以减少飞行过程中的果冻效应，提升航拍画面的清晰度。

　　结构设计过程中针对气动特性做了基础优化，中心板的上层板采用弧形收边设计，飞行时迎面气流可以顺着弧形边缘快速流过，减少中心区域的乱流产生，降低飞行风阻，同时也能减少气流打在桨叶上产生的紊流，提升飞行过程中的稳定性。机架底部预留了防滑脚垫安装位，降落时机架底部不会直接接触地面，既可以缓冲降落时的冲击力，也能避免地面的砂石、尘土磨损中心板底部的电子部件。针对日常炸机的高频受损区域，机臂末端的电机安装位做了加厚处理，碰撞时的冲击力可以通过加厚区域分散，减少电机座开裂的概率，同时机臂内部的走线槽做了圆滑过渡处理，电调线、电机线可以埋入走线槽内，避免飞行过程中线材外露被桨叶打到，也能让整机走线更整洁，减少风阻。
