天行者X8无人机机翼固定锁止配件结构

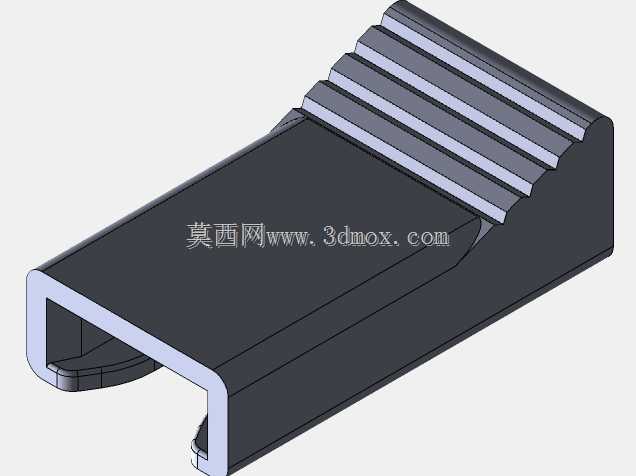

　　在固定翼航模及小型民用无人机的实际飞行作业场景中，机翼与机身的连接可靠性直接决定了飞行安全，尤其是采用泡沫或塑料材质机翼的机型，起降阶段的振动、空中机动的气动载荷都可能让原生的塑料连接卡扣出现脆裂、滑脱问题，天行者X8作为普及度较高的固定翼航测、休闲飞行机型，其原生机翼根部的滑动塑料夹固定结构，在多次拆装、低温环境飞行或者大载荷机动时，很容易出现单排卡爪断裂的情况，直接导致机翼固定失效，存在飞行坠机的隐患。这款机翼锁片正是针对该机型原生固定结构的缺陷做的替代设计，从结构形态上看，整体采用U型卡槽的主体构型，卡槽的内侧轮廓完全匹配天行者X8机翼根部的碳管或机身连接梁的截面尺寸，安装时可以直接卡入原生机翼连接位，

　　不需要对机身或者机翼做额外的打孔、切削改装，完全适配原有安装边界，不会和机翼蒙皮、机身内部的舵机走线、电池舱结构产生干涉。锁片上部设计了多道平行的防滑齿槽结构，这些齿槽并非装饰性结构，一方面是在手动按压安装时增加手指接触的摩擦力，避免戴手套操作或者手上沾有油污时按压打滑，安装不到位；另一方面，齿槽形成的加强筋结构可以在不增加整体壁厚的前提下，大幅提升锁片上部的抗弯强度，避免锁紧时因为按压力度过大导致锁片主体出现弯折断裂。从功能设计逻辑来看，这款锁片替代了原机易碎的单排塑料滑动夹，将原来的单点滑动卡紧改为U型环抱式卡合，接触面积相比原生卡扣提升了三倍以上，卡合后的受力分布更均匀，不会出现原生卡扣那种应力集中在卡爪尖端导致的脆断问题。

　　在实际装机测试的场景中，不管是日常频繁拆装机翼方便运输，还是飞行中遇到气流扰动产生的机翼上下震颤载荷，这款锁片都能保持稳定的卡紧力，不会出现松脱移位。设计时也充分考虑了安装的容错空间，卡槽的开口尺寸做了微小的导入倒角，即使机翼根部的粘接位置有少量的胶层凸起，也能顺利卡入到位，不需要额外修磨配件。锁片的末端设计了小尺寸的限位凸台，卡入到位后凸台会卡在机身根部的定位槽内，避免飞行过程中锁片沿机翼展向滑动脱出，同时这个凸台的高度控制在1mm以内，不会突出机身表面影响气动外形，不会增加额外的飞行阻力。从材料适配的角度，这个结构不管是采用3D打印的PLA、PETG材质做小批量自制替换，还是开模采用尼龙、ABS材质注塑量产，都能满足强度要求，

　　壁厚均匀性控制在1.5mm到2mm之间，3D打印时不需要添加支撑，打印成品的表面质量稳定，注塑生产时也不会出现缩痕、缺料的问题。在实际外场飞行的维护场景中，这类替换锁片属于常用的易损备用件，相比原机的塑料卡扣，抗冲击韧性更好，即使不小心摔机，也不会像原生卡扣那样直接碎裂，多数情况下仅需检查卡合位置是否移位即可继续使用，大幅降低了日常飞行的维护成本，也减少了因为配件损坏导致的飞行计划中断问题。针对航模玩家常见的改装需求，这款锁片的上部平面预留了足够的平整区域，玩家如果需要加装航灯、空速管或者其他小配件，也可以直接在这个平面上粘接固定，不需要额外在机翼蒙皮上粘贴，避免损伤机翼的泡沫结构。
