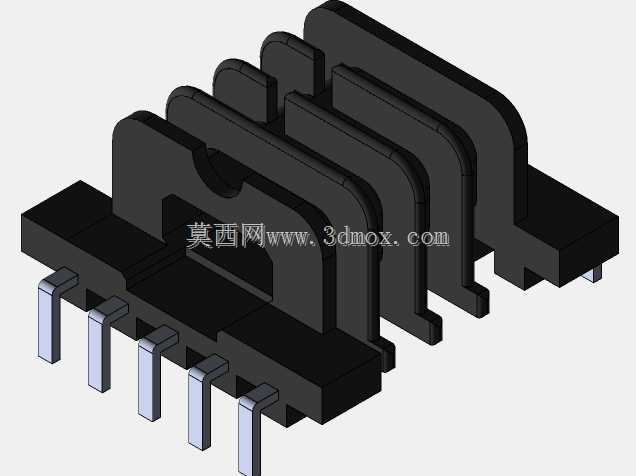

Epcos配套L型EFD-15线轴结构设计

　　在中小功率开关电源、通讯接口滤波模块、车载低压信号处理单元的电感、变压器生产环节，线轴作为绕组的核心承载绝缘结构，其结构合理性直接决定线圈绕制效率、绕组绝缘可靠性以及成品元件的引脚共面度。本次设计的L型EFD-15线轴，是适配EFD15规格扁平磁芯的专用绕组骨架，针对贴片式自动化生产场景做了全流程的结构适配，区别于传统立式直插骨架的结构逻辑，L型的引脚排布方向与磁芯窗口平面呈垂直布局，能够在PCB板上实现更低的安装高度，适配薄型化消费电子、通讯终端的板上空间限制。

　　从实际应用场景来看，这类L型线轴主要服务于表面贴装工艺的磁性元件生产，绕线工序中，骨架的中柱定位凸台需要与绕线机的夹头精准配合，绕制过程中不能出现径向跳动，否则会导致漆包线排线错位、层间绝缘膜偏移，最终造成绕组耐压不良。设计时特意将绕线中柱的根部做了R0.3的圆角过渡，一方面避免绕线过程中漆包线被直角棱边刮破绝缘层，另一方面能够减少绕线张力集中导致的骨架根部应力开裂，尤其是在采用0.1mm以下细漆包线绕制高频信号绕组时，这类圆角结构的良率提升效果十分明显。

　　引脚部分采用6Pin弯脚结构，引脚伸出骨架本体的折弯段长度控制在1.2mm，折弯角度严格控制在90°±0.5°，引脚末端做了0.1mm的倒角处理，既能够保证贴片时引脚与锡膏的接触面积充足，回流焊过程中焊锡爬升高度一致，也能避免引脚毛刺导致的连锡短路问题。骨架两侧的磁芯挡墙高度与EFD15磁芯的窗口深度完全匹配，挡墙内侧做了0.15mm的定位凸筋，磁芯装配时能够直接卡入凸筋完成定位，不需要额外点胶固定即可保证磁芯中柱与骨架中柱的同轴度，减少磁芯组装后的气隙偏差，降低电感量的离散性。

　　安装边界方面，该线轴装配磁芯后的整体占位尺寸为15mm×12.5mm×7.2mm，引脚间距为2.5mm标准间距，能够适配通用SMT贴片机的吸嘴取料坐标，骨架顶部的平面度控制在0.05mm以内，保证贴装过程中吸嘴能够稳定吸附，不会出现抛料问题。绕线窗口的有效容积经过核算，能够容纳0.15mm漆包线绕制45匝，或者0.1mm三层绝缘线绕制30匝，满足10W以内功率变压器、共模电感的绕组空间需求，挡墙的厚度设置为0.8mm，能够满足初级与次级绕组之间3750V交流耐压的绝缘距离要求，不需要额外增加绝缘挡片即可符合安规标准。

　　设计过程中还针对注塑生产的工艺性做了优化，骨架本体采用黑色阻燃PBT材料注塑成型，所有拔模斜度设置为1°，避免注塑脱模时出现拉伤、变形，壁厚均匀控制在0.6mm，防止注塑过程中出现缩痕、翘曲，尤其是引脚预埋的位置，塑料包裹引脚的厚度均匀一致，避免回流焊过程中因为热膨胀系数不一致导致的塑料开裂、引脚松动问题。骨架上的过线槽位置做了喇叭口导向结构，绕线时漆包线能够顺滑滑入引脚卡槽，不需要人工手动理线，适配全自动绕线机的高速绕制节奏，单工位绕制节拍可以控制在8秒以内，相比传统无导向结构的骨架生产效率提升30%左右。

　　在实际选型使用时，需要注意该线轴的磁芯匹配公差，中柱直径为5.1mm，适配中心柱直径5.08mm的标准EFD15磁芯，磁芯装配后的单边间隙控制在0.01mm，既不会因为间隙过大导致磁芯松动，也不会因为间隙过小导致磁芯压裂骨架。另外L型的结构设计使得绕组的出线方向与磁芯平面平行，在PCB布局时可以将磁性元件紧贴板边放置，不会出现引脚出线与周边元件干涉的问题，适合高密度布板的通讯模块、便携电子设备内部使用，相比同规格立式骨架，安装后的板上高度可以降低2.3mm，对于薄型化设备的结构堆叠十分友好。
