TP-20-14双绕组工频变压器结构设计

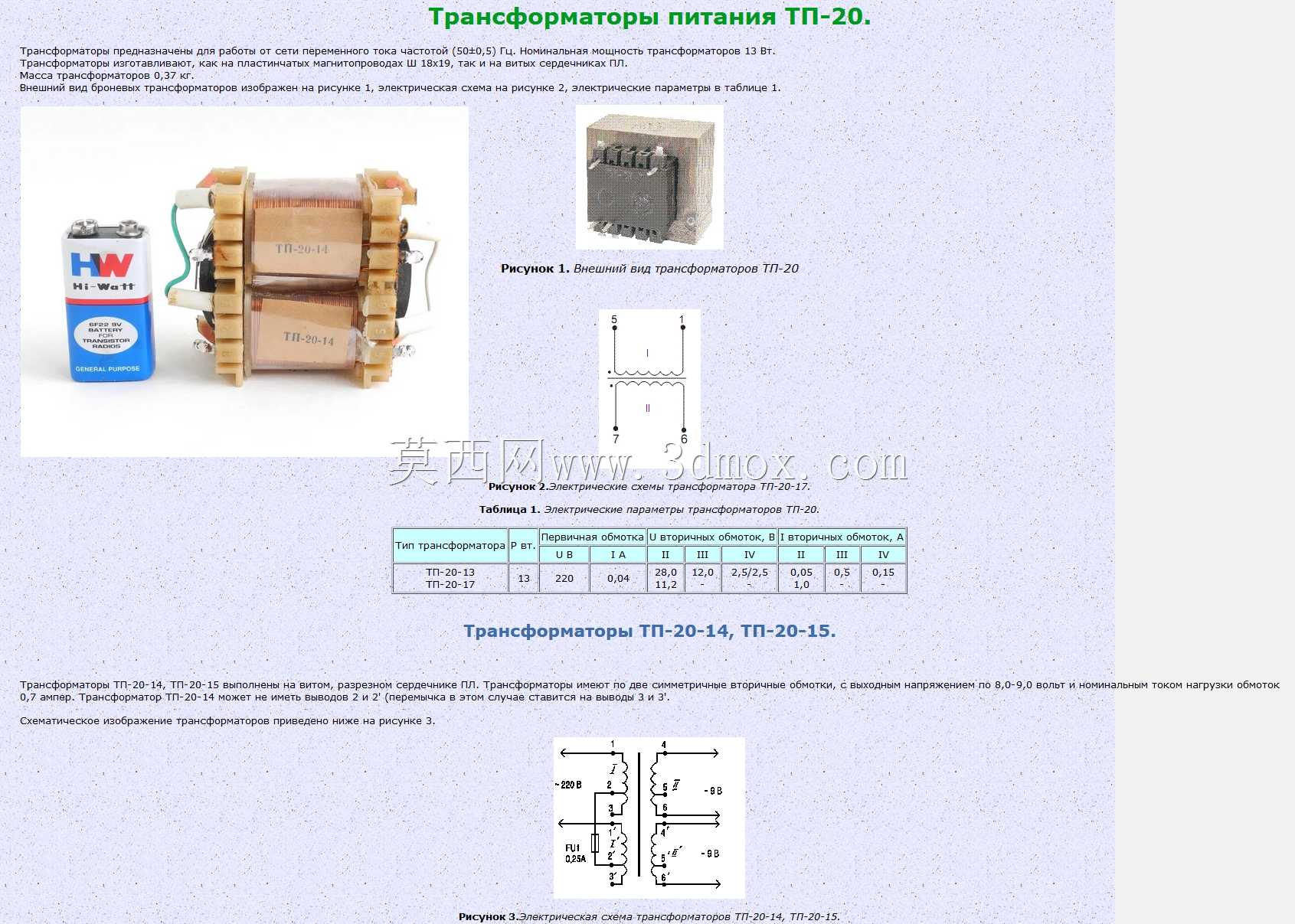

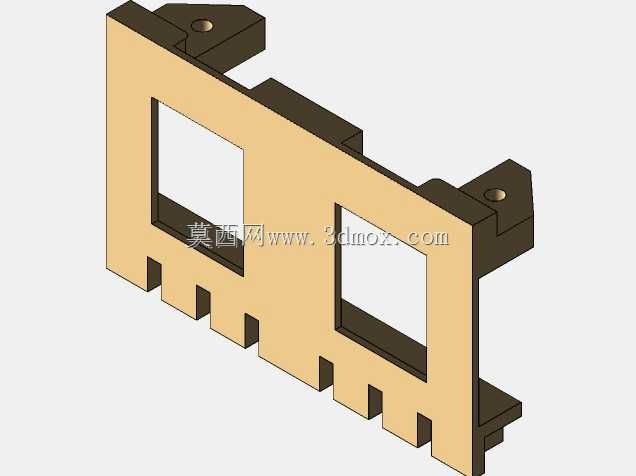

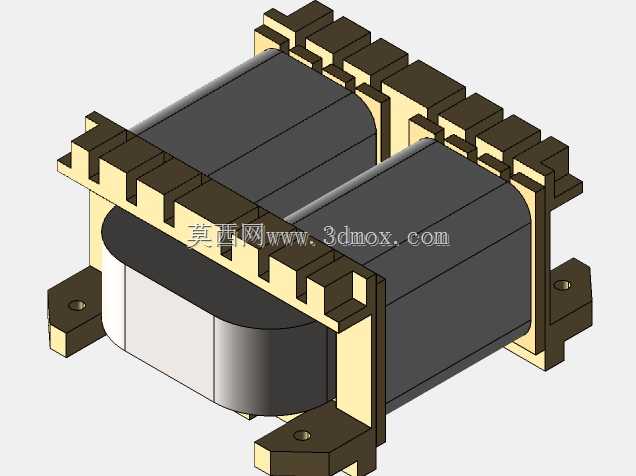

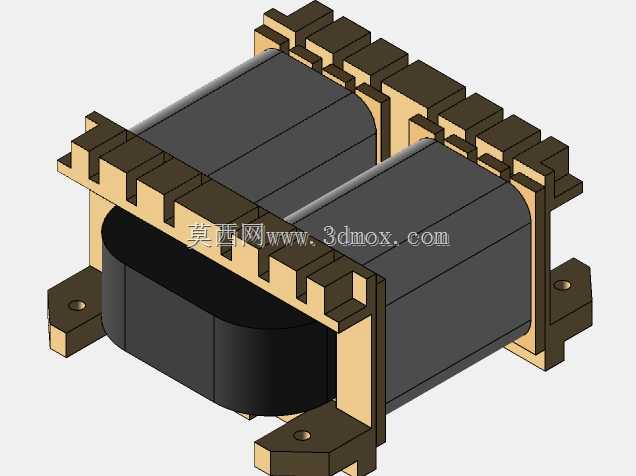

　　在低压工频供电回路的设计选型中，这类双绕组结构的变压器是非常常见的电磁转换元件，多用于通讯设备、老式工控装置、民用电子设备的电压等级转换场景，能够将输入的工频交流电压转换为后端电路适配的电压值，同时实现输入输出侧的电气隔离，避免强电回路直接串入弱电控制端造成器件损坏。从结构设计的角度来看，该模型还原了叠片式铁芯搭配注塑骨架的典型结构，上下两端的骨架采用带定位卡槽的设计，一方面可以牢牢固定叠装的硅钢片铁芯，避免铁芯在长期震动工况下出现松散移位，另一方面骨架上的格栅状挡边可以对绕制的漆包线绕组形成侧向约束，防止线圈在绕制、浸漆、装配过程中出现散线、塌边的问题。上下骨架两端延伸出的带安装孔固定脚，是整机装配时的核心安装边界，

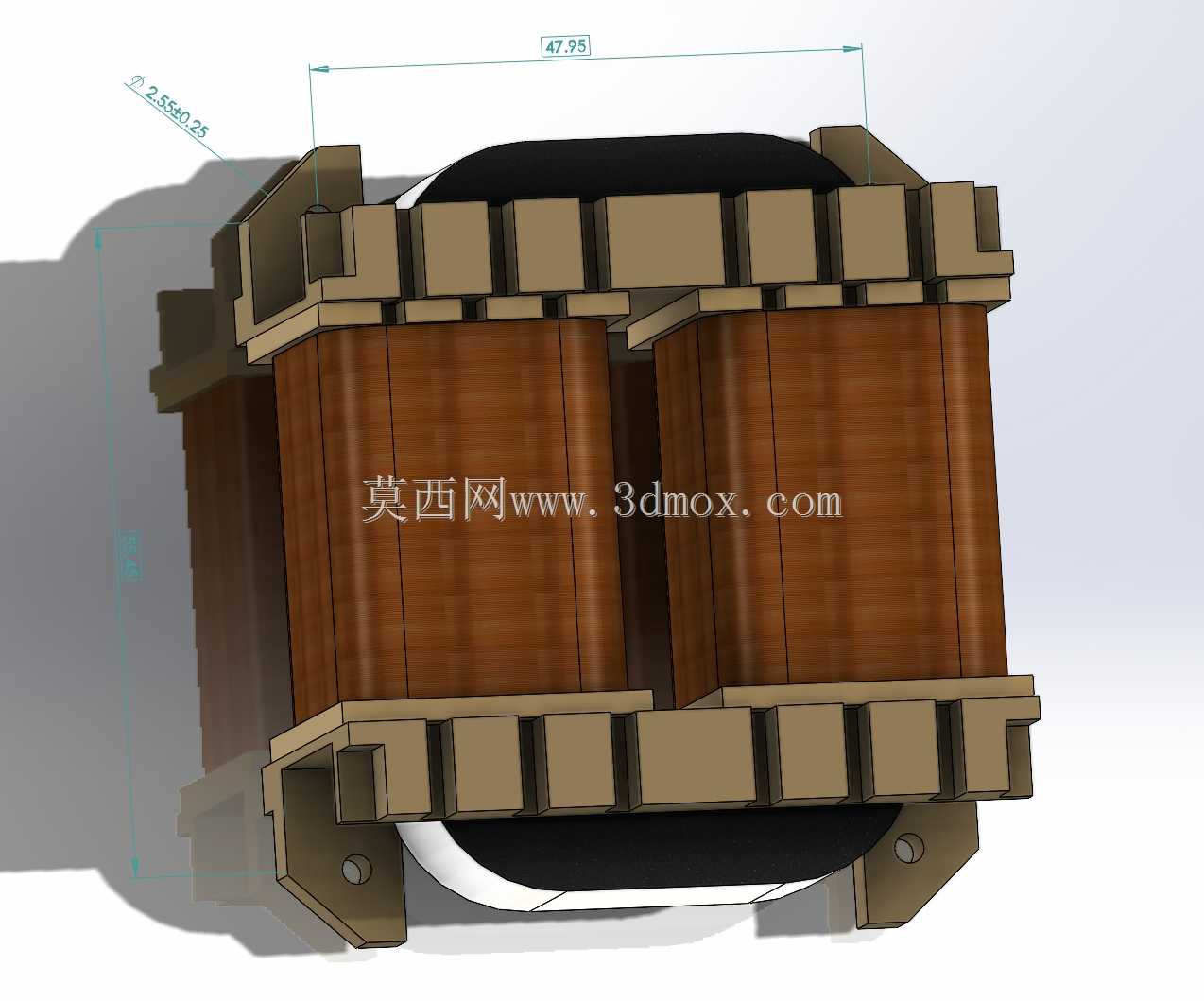

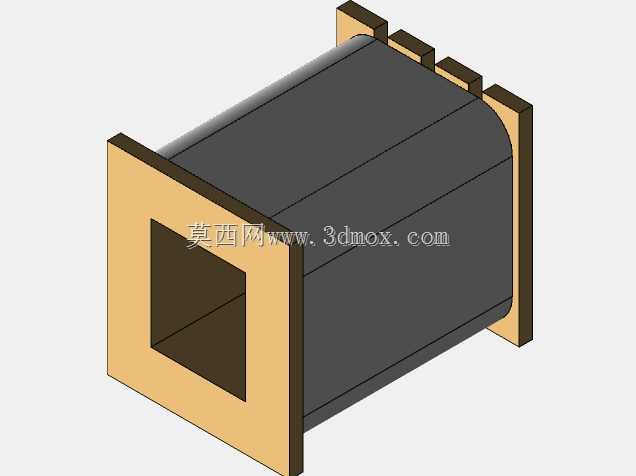

　　安装孔的位置直接决定了该变压器在PCB板或者设备安装仓内的固定点位，设计时需要注意固定脚的突出高度，避免装配后变压器本体与周边电容、散热片等器件发生结构干涉。模型中标注的外形尺寸可以作为结构布局的参考，实际工程应用中这类变压器的尺寸会根据绕组线径、叠片厚度的不同存在小幅偏差，因此在做整机结构排布时，需要在变压器周边预留足够的安全间隙，一方面满足电气安规的爬电距离要求，另一方面也给变压器工作时的发热预留散热空间，避免热量堆积加速绕组绝缘层老化。从绕组布局来看，双槽式的骨架设计将初次级绕组分槽放置，相比同槽绕制的结构，能够大幅提升初次级之间的绝缘可靠性，减少绕组间的分布电容，降低高频干扰从电源侧串入后端信号回路的概率，

　　这种结构在对电磁兼容性有一定要求的通讯类设备中应用十分广泛。骨架上的挡边还预留了绕组引线的出线槽位，实际生产中漆包线的引出端可以顺着线槽引出到接线引脚位置，避免引线直接压在铁芯与骨架之间造成绝缘层破损。需要注意的是，作为参考类的结构模型，该模型的尺寸参数不能直接作为开模或者生产的直接依据，实际设计时需要根据具体的功率参数、电压变比重新核算铁芯叠厚、绕组线径、骨架的具体尺寸，再通过配合约束调整各部件的装配关系，确保结构件之间不存在过定位或者装配间隙过大的问题。在做三维装配校验时，可以将该模型导入整机装配体中，模拟变压器的安装过程，检查安装孔位是否与设备底板的固定柱对齐，变压器本体的高度是否会与设备上盖、内部走线槽发生空间冲突，

　　同时结合变压器的重量核算安装脚的结构强度，确认在设备运输、运行震动的工况下，固定脚不会出现断裂变形的问题。另外，这类开放式结构的变压器在装配时通常会在绕组外部缠绕绝缘胶带或者做浸漆处理，因此在预留周边间隙时还要把绝缘层的厚度、浸漆后漆膜的厚度考虑进去，避免实际装配时出现尺寸超差的问题。对于结构设计人员来说，这类通用电磁元件的三维模型主要作用是在方案阶段快速完成整机的布局校验，不需要完全复刻每一处生产细节，只要把核心的安装尺寸、外形边界、关键结构特征表达准确，就能够满足前期结构评审、空间校验的需求，大幅减少后期打样时出现结构干涉的概率。
