焊接壳体蜗轮蜗杆减速传动装置

项目分类:通用机械零部件 发布时间:2022-06-09 ID:658723
  • 焊接壳体蜗轮蜗杆减速传动装置
  • 焊接壳体蜗轮蜗杆减速传动装置
  • 焊接壳体蜗轮蜗杆减速传动装置
  • 焊接壳体蜗轮蜗杆减速传动装置
  • 焊接壳体蜗轮蜗杆减速传动装置

  这款焊接壳体结构的蜗轮蜗杆传动装置,区别于常规铸造壳体的减速部件,在中小载荷传动场景中有着独特的应用优势。常规铸造壳体的减速箱往往需要开模制作,小批量定制场景下开模成本高、生产周期长,而采用钢板焊接成型的壳体,不需要提前制作铸造模具,能快速适配非标准安装空间的定制需求,在小型输送线、专用工装夹具、轻工设备的动力传递环节中,这类焊接壳体的蜗轮传动结构能大幅缩短非标设备的交付周期。

  从实际功能来看,该装置核心是通过蜗杆与蜗轮的啮合,实现输入轴与输出轴空间垂直交错的动力传递,同时完成大减速比的转速降低、扭矩放大,单级传动就能实现10到60之间的减速比,适合电机高转速输入、工作端低转速大扭矩输出的场景。和齿轮平行轴传动的减速结构相比,蜗轮蜗杆啮合的重合度更高,传动过程更平稳,运行时的冲击和噪音更小,同时具备反向自锁特性,当蜗杆导程角小于啮合轮齿当量摩擦角时,只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,在提升、俯仰类机构中使用时,能省去额外的制动装置,避免负载下坠带来的安全风险。

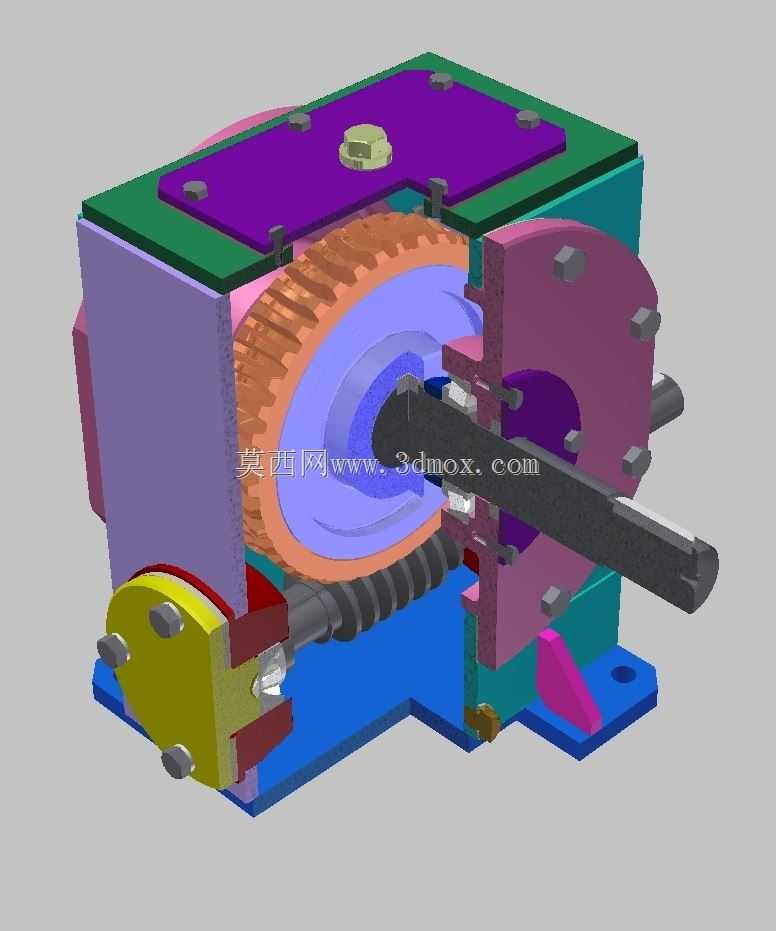

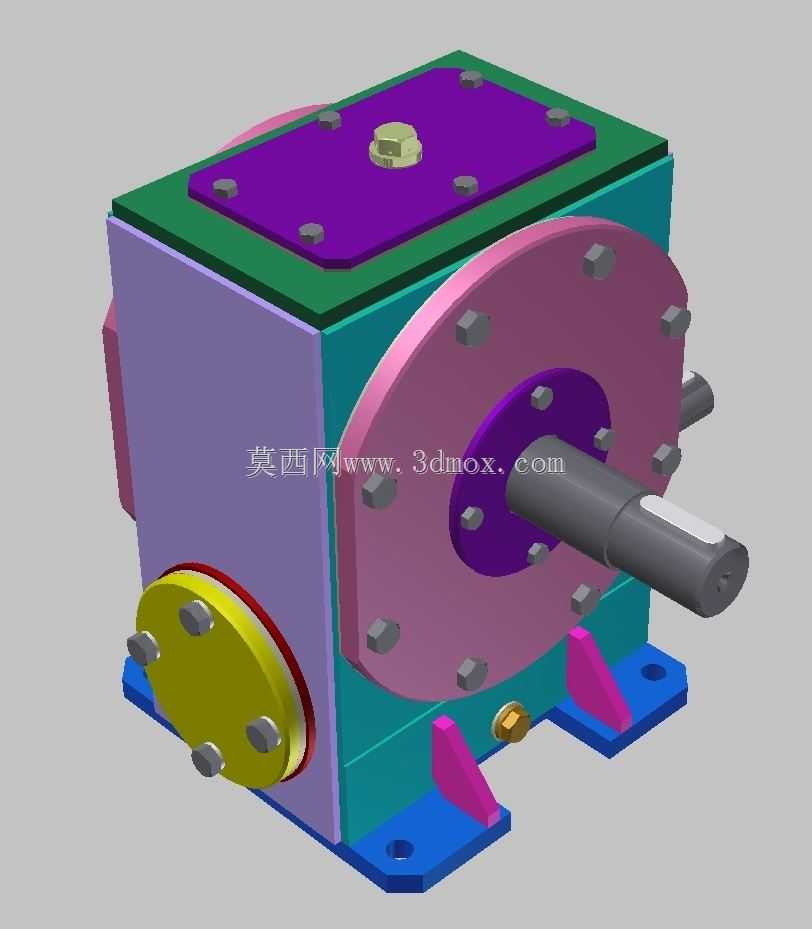

  设计层面,壳体采用多块钢板拼焊成型,替代传统的铸铁铸造箱体,首先在重量上比同规格铸铁箱体轻30%左右,对于需要频繁移动或者对安装重量有严格限制的设备来说,能有效降低整体负载。焊接壳体的板材可以根据不同位置的受力情况选择不同厚度,输入输出轴的轴承安装位焊接加厚的安装座,保证轴承孔的支撑刚度,箱体非受力的盖板部位可以选用稍薄的板材,在保证整体结构强度的前提下控制整体重量。壳体顶部设置可拆卸的密封盖板,通过螺栓压紧密封垫,既方便装配时调整蜗轮蜗杆的啮合间隙,也便于后期使用过程中检查内部轮齿磨损情况、更换润滑脂。输入轴从箱体侧部的圆形端盖中心伸出,端盖通过周向均布的螺栓固定在箱体上,端盖与轴之间设置油封,避免箱体内的润滑脂泄漏,同时阻挡外部粉尘进入箱体内部。输出轴从箱体正面伸出,轴端加工有平键槽,用于和外部负载的传动部件连接,传递输出扭矩。

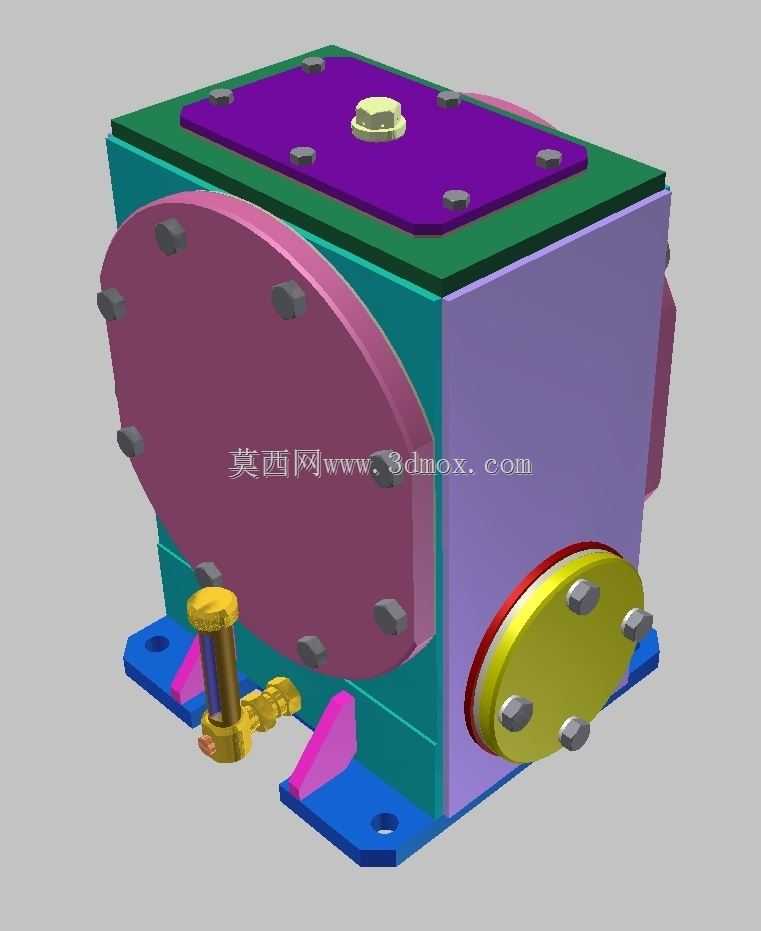

  安装边界上,箱体底部设置两个带安装孔的支撑脚,支撑脚与箱体主体焊接为一体,两个支撑脚的安装孔中心距、孔径尺寸都经过标准化设计,能适配常规的设备安装基面,安装时通过螺栓穿过支撑脚的通孔将箱体固定在设备机架上,不需要额外制作转接安装板。箱体侧面设置有油位观察和注油的螺塞位置,日常维护时不需要拆开箱体盖板就能完成润滑脂的补充和更换。外露的轴伸部位都预留了足够的联轴器或者带轮安装空间,不会和周边的设备结构产生干涉。和铸造壳体相比,焊接壳体的内壁没有铸造残留的型砂,不需要进行长时间的清砂处理,能避免型砂残留进入啮合部位造成轮齿异常磨损,同时焊接后的壳体经过时效处理消除焊接应力,再进行轴承孔的机加工,能保证轴承安装孔的同轴度和位置精度,避免长期运行后因为焊接应力释放导致孔位偏移,影响轮齿啮合精度。

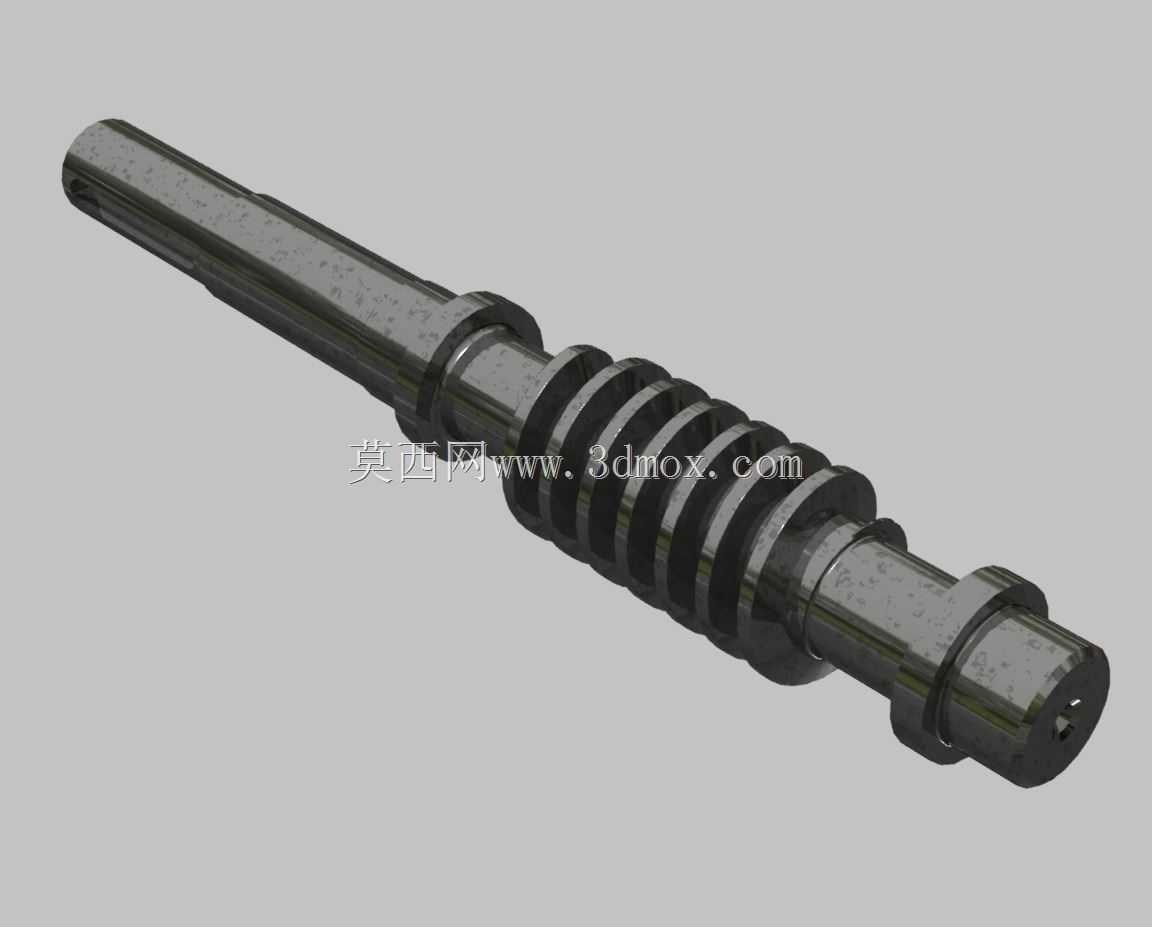

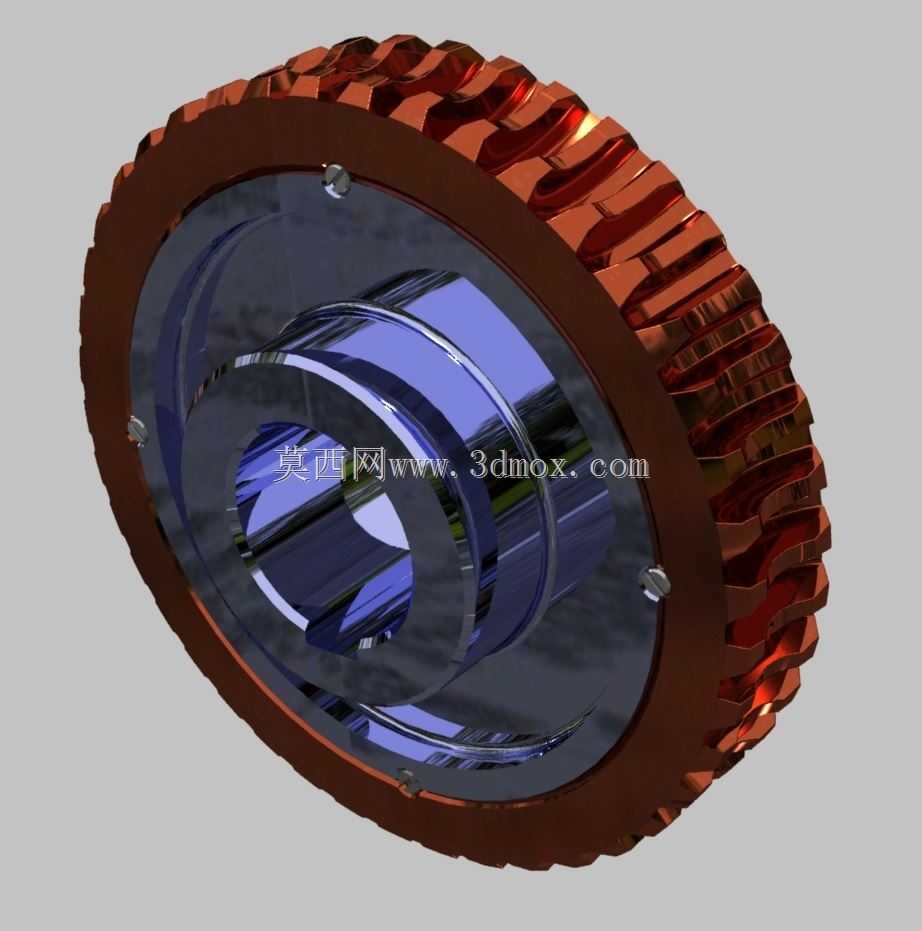

  在实际选型使用时,这类焊接壳体的蜗轮装置更适合间歇运行的工况,因为蜗轮蜗杆啮合时的滑动摩擦相对较大,持续高速运行时容易出现温升过高的问题,在轻工生产线的间歇送进机构、小型工装的回转驱动、小型升降设备的动力传递中,其运行稳定性和自锁特性的优势能得到充分发挥。设计过程中,轮齿部位的参数匹配经过严谨校核,蜗杆采用硬齿面材质,蜗轮采用耐磨的铜合金材质,保证啮合过程中磨损均匀,延长整体使用寿命,轴承选用深沟球轴承,能同时承受径向和一定的轴向载荷,适配蜗轮蜗杆啮合时产生的轴向分力,保证轴系运行平稳。
