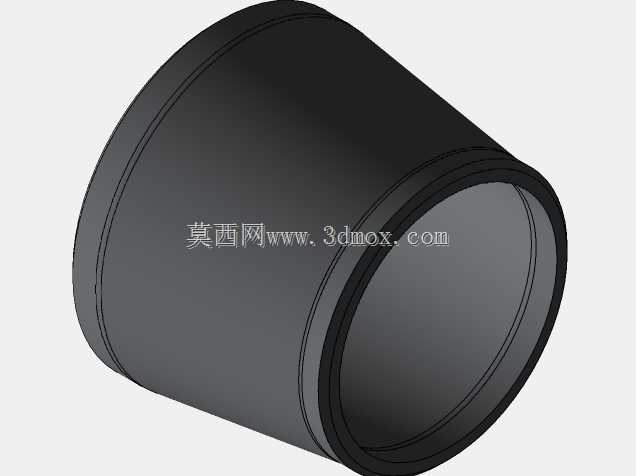

GOST标准同心异径过渡管路接头

　　在工业管路系统搭建过程中，不同通径管道的平顺衔接是保障介质输送稳定性的核心环节，这类同心过渡管件正是为解决变径连接需求设计的专用部件，广泛应用在给排水管网、通风除尘管路、低压流体输送系统、工艺物料输送管线等场景中，能够在不改变管路中心轴线的前提下，实现两种不同公称通径管道的平滑过渡，避免变径位置出现流道突变引发的紊流、压损激增、介质淤积等问题。从结构设计来看，该管件采用同心异径的对称结构，整体为锥台状空心壳体，两端分别设置适配对应管径的连接止口，连接端的壁厚经过加厚处理，能够承受管路连接时的压紧载荷，同时在长期带压运行状态下保持结构强度，避免连接位置出现应力开裂。设计过程中严格遵循GOST相关标准的尺寸公差要求，

　　两端连接面的同轴度控制在标准允许的范围内，确保安装后管路整体轴线不会出现偏斜，减少管路系统的附加安装应力，尤其适用于对管路对中精度有要求的直线段变径位置，比如长距离输送管线的通径调整段、风机进出口的变径连接段、泵组出入口的管径匹配段等场景。从安装边界来看，该管件的轴向长度根据两端通径的差值匹配标准要求的锥度比例，既保证流道过渡的平顺性，又不会占用过长的管路安装空间，两端的连接结构可适配焊接、法兰对接、卡箍连接等多种常规管路连接方式，安装时只需保证两端与对应管道的同轴度，对齐连接端面后完成固定即可，无需额外加工适配结构。在实际使用中，这类同心过渡管件相比偏心异径管件，更适合安装在垂直走向的管路段，能够避免变径位置形成气袋或者液袋，

　　保障气体输送管路中冷凝液的顺利回流，或是液体输送管路中气体的顺利排出，减少管路运行过程中的水击、气阻等故障概率。建模过程中对管件的内外壁锥度做了精准拟合，内壁过渡位置做了圆弧顺滑处理，没有尖锐的棱角突变，能够真实反映实际产品的流道形态，方便工程师在做管路系统仿真分析时，准确获取变径位置的流场分布、压损数据，为管路系统的整体选型计算提供可靠的模型支撑。同时模型还原了管件两端的连接止口结构、壁厚分布特征，可直接用于管路装配干涉检查、安装空间校核，在做管路排布设计时，能够准确预判该管件的安装占用空间，避免与周边管线、设备支架、土建结构出现碰撞，减少现场安装时的返工问题。对于通风除尘系统而言，这类同心过渡件常被用在风管与风机、

　　除尘设备进出口的连接位置，平顺的锥面过渡能够降低风阻，减少风机的能耗损失，同时避免变径位置因为风速突变引发的粉尘沉积问题，降低除尘系统的维护清理频率。在低压流体输送管路中，该类管件的对称结构能够让介质在变径过程中保持流速均匀变化，减少对管壁的局部冲刷，延长管路整体的使用寿命。
