带槽盘头定位紧固销结构设计

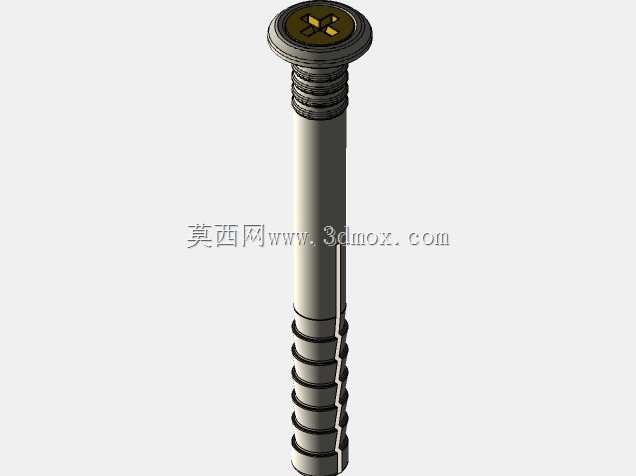

　　不会因为局部压应力过大把被连接件的表面压出凹陷，避免长期使用后销体出现下沉窜动的问题。销头端面开的十字槽结构，并不是为了配合螺丝刀做拧入操作，而是给拆装环节提供受力点位，当销体因为长期受载和孔壁出现咬合的时候，可以用卡簧钳或者专用拔销工具卡入槽内，直接把销体垂直拔出，不会像普通光面销那样需要从另一侧敲出，在液压锤这种内部空间紧凑、很多销孔另一侧没有操作空间的结构里，这个设计能大幅降低后期维护的拆装难度。销体部分采用分段式结构，靠近盘头的位置做了多道环形凹槽，这些凹槽的作用有两个：一是安装的时候可以存储少量润滑脂，减少销体压入孔位时的摩擦阻力，避免过盈配合安装时销体表面被刮伤影响配合精度；二是当设备运行过程中有少量粉尘、在液压锤这类重载冲击类设备的装配环节里，定位销的作用从来不是简单的穿入孔位完成限位，它需要同时承担冲击载荷下的位置保持、部件间的剪切力传递、反复冲击后的防松脱需求，这款带槽盘头定位销的结构设计，就是针对这类重载工况下的固定需求做的针对性优化。很多一线装配人员在处理液压锤固定点位的时候，常会遇到普通圆柱销敲入后受冲击慢慢窜出、销头没有受力面拆装困难、销体和孔壁配合间隙在反复载荷下变大导致定位失效的问题，这款定位销的结构细节，就是围绕这些实际工况痛点做的调整。从结构上看，销头采用盘式大端面设计，安装到位后端面可以完全贴合被固定件的表面，相比普通圆柱销的平端，这个盘头能提供更大的承压面积，在冲击载荷传递的时候，

　　碎屑进入销孔间隙的时候，这些凹槽可以容纳侵入的杂质，避免杂质卡在销体和孔壁之间造成销体卡死或者磨损加剧。销体下半段的光面部分采用h6级公差配合，和安装孔的过渡配合精度控制在0.01-0.02mm之间，既保证安装时可以用铜锤轻轻敲入，又能保证定位精度不会因为间隙过大出现位置偏移，光面段的长度根据液压锤固定点位的叠层厚度设计，刚好穿透两层被固定件的连接位置，保证剪切力作用在销体的高强度光面段，不会让凹槽位置承受剪切载荷导致销体断裂。很多设计人员在做定位销选型的时候，往往只关注销的直径和长度参数，忽略了安装边界的限制，这款定位销的盘头外径比销体直径大4mm，厚度控制在2.5mm，在设计安装孔沉台的时候，只需要在连接件表面加工出深度2.

　　6mm、直径比盘头大0.5mm的沉孔，就能保证销头安装后完全沉入沉台内，不会突出设备表面，避免设备运行过程中突出的销头被其他部件剐蹭，也能减少外部杂质直接进入销孔缝隙的概率。在实际应用场景里，除了液压锤的固定点位，这类结构的定位销也可以用在其他受振动、冲击载荷的设备连接位置，比如工程机械的覆盖件固定、工装夹具的定位块安装、冲压设备的模具导向点位，它的盘头结构可以替代普通销加垫片的组合，减少装配时的零件数量，环形槽的存污存脂设计，也能让它在粉尘较多的户外作业场景下，比普通光面圆柱销有更长的维护周期。从建模逻辑上看，这款定位销的建模过程没有复杂的曲面特征，全部采用回转体加切削特征完成，首先绘制销体的回转轮廓线，通过旋转特征生成整体基体，

　　然后在销头位置切削出十字槽，再通过环形切除生成销体上的多道凹槽，最后对所有锐边做0.2mm的倒角处理，避免安装的时候锐边刮伤安装孔内壁，也能消除热处理环节的应力集中点。需要注意的是，销体上的凹槽边缘不能做过大的圆角，否则会降低凹槽存储杂质的能力，也会影响销体压入时的导向性，十字槽的深度控制在1.2mm，既保证工具卡入时有足够的受力深度，又不会因为槽过深导致销头的结构强度下降，在受冲击的时候出现销头开裂的问题。在做装配验证的时候，要重点检查销体压入后盘头和沉台的贴合度，保证整个盘头端面都能和沉台底面接触，不能出现偏斜，否则冲击载荷会集中在盘头的局部位置，长期使用后容易出现盘头断裂的问题；同时要保证销体的光面配合段完全覆盖两个被连接件的结合面，不能让凹槽位置处于结合面的剪切面上，否则受剪切力的时候凹槽位置的应力集中会导致销体从凹槽处断裂。很多现场维护的反馈显示，普通圆柱销在液压锤上使用的平均更换周期在3个月左右，主要失效形式就是销体窜出、销孔磨损变大、销体断裂，而采用这款带槽盘头定位销的点位，在同等工况下的更换周期可以延长到10个月以上，核心原因就是它的结构设计完全匹配了重载冲击场景下的实际需求，没有照搬标准件的通用结构，而是针对具体使用场景的痛点做了细节优化。
