适配shinoreika系列设备的90度通风弯头结构

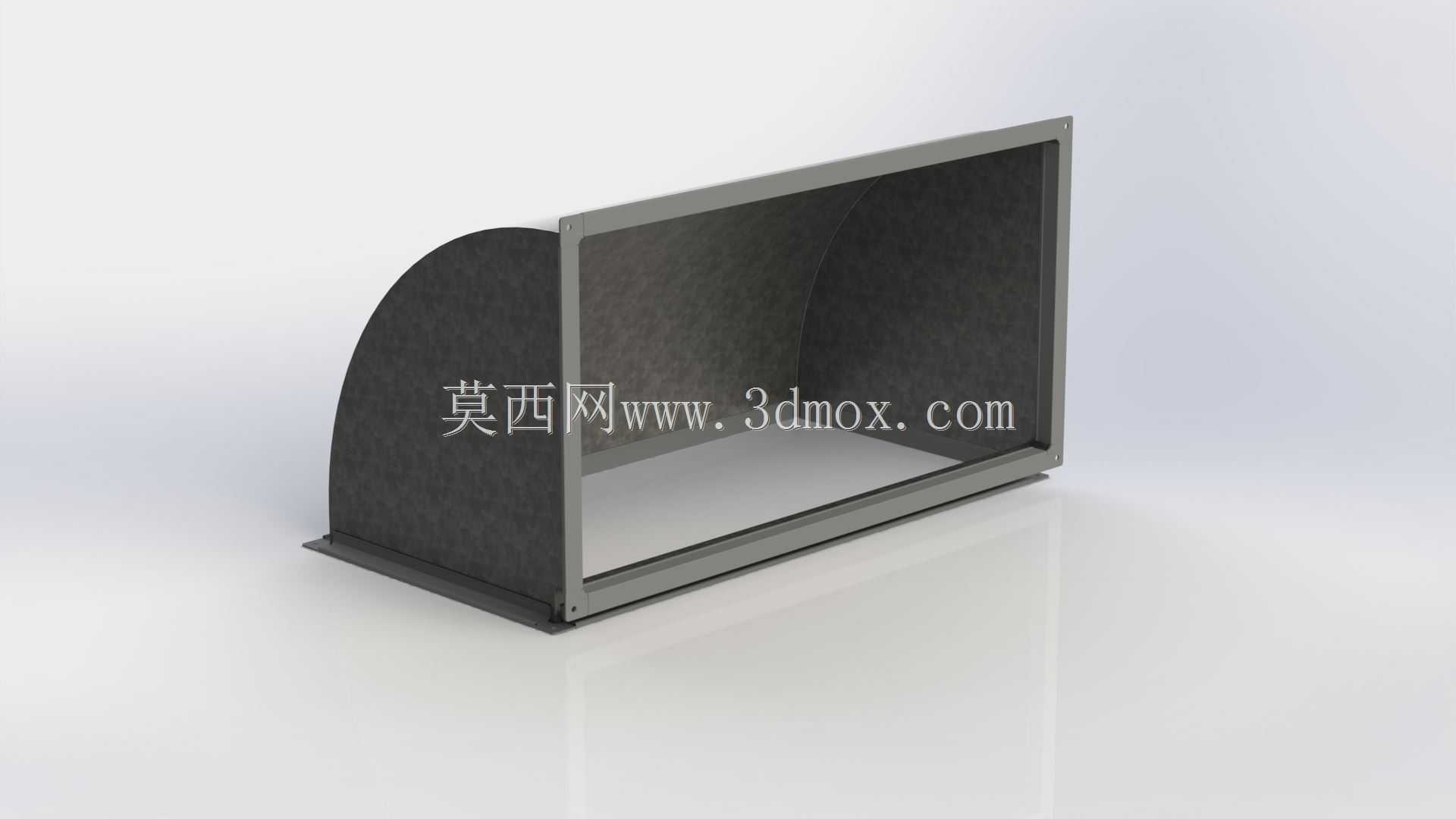

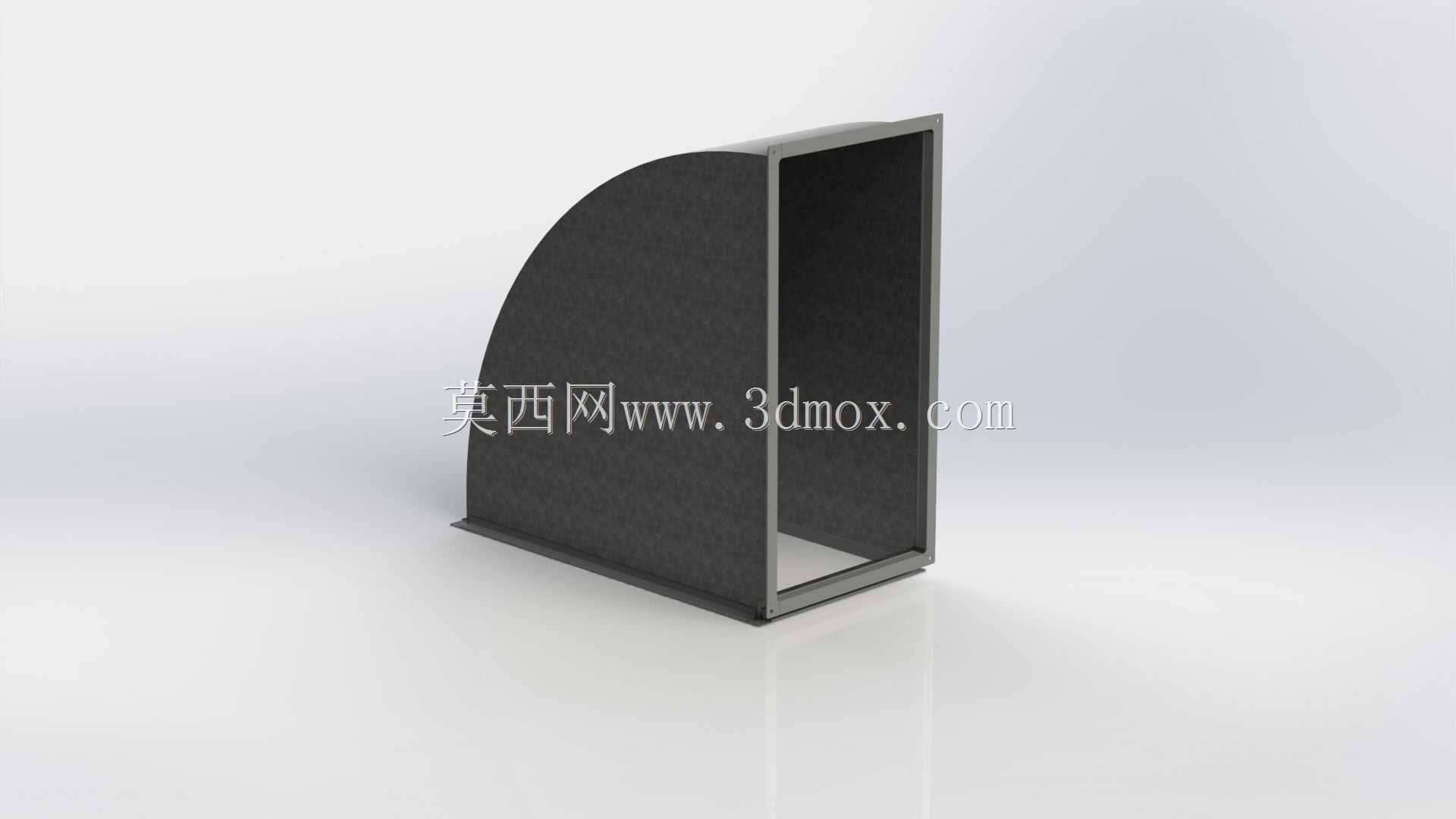

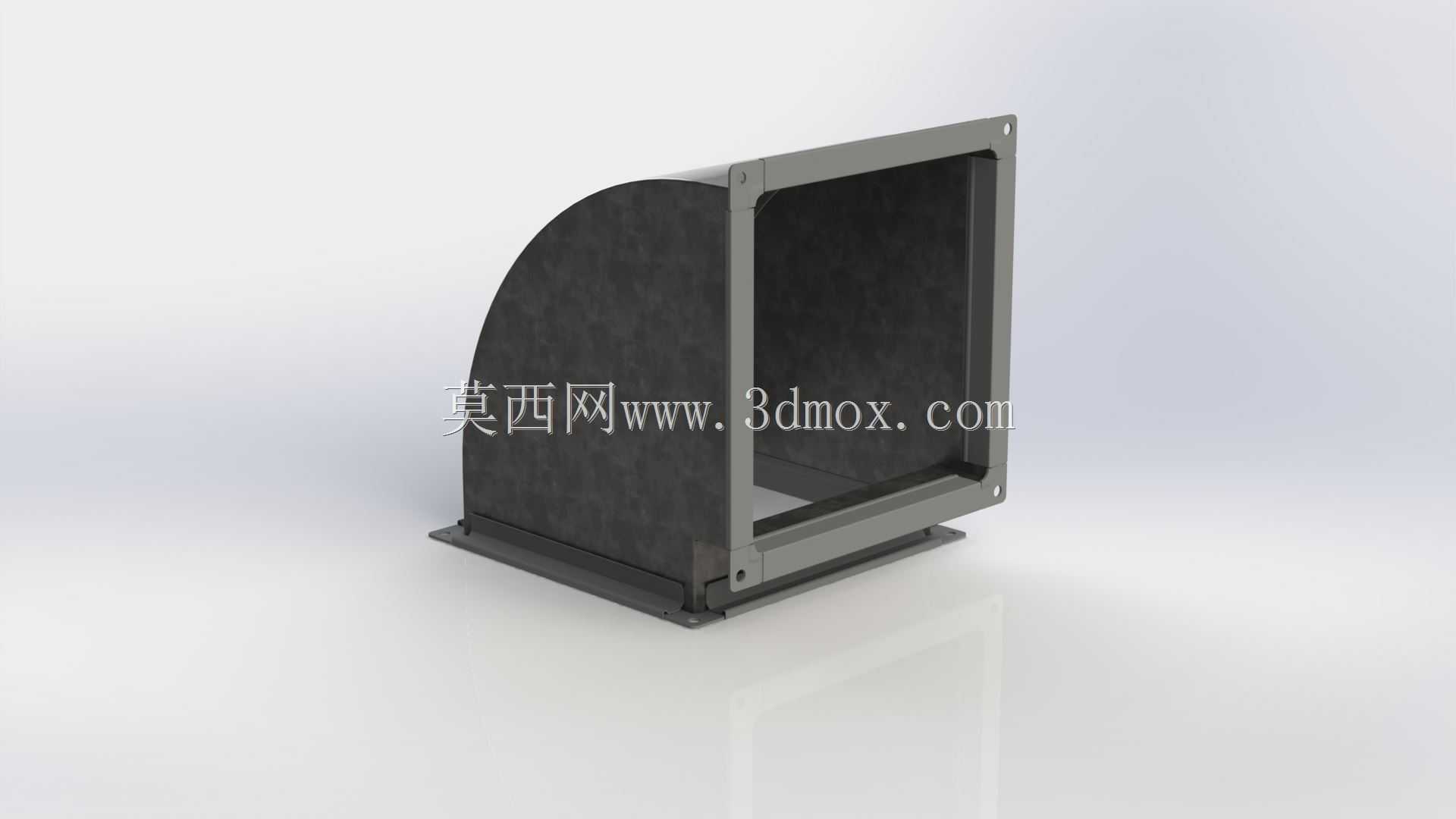

　　在工业通风、设备散热排风、车间集中送风系统的管路布设场景中，风道转向位置的构件选型直接影响整个风路的压损、密封性能与安装适配性，这款90度弧形通风弯头，正是针对小截面矩形风道的直角转向需求开发的配套构件，可直接适配shinoreika P20、P30系列设备的风道接口，无需额外加工转接件即可完成安装。从实际工程应用来看，这类小截面矩形弯头常被用在设备局部排风、机柜散热导风、小型除尘系统的末端管路转向位置，相比拼接式直角弯头，弧形过渡的流道结构能大幅降低风阻，减少气流在转角位置形成的涡流区，避免风路内积尘、风噪过大的问题，尤其适配对风压稳定性有要求的精密设备散热场景。

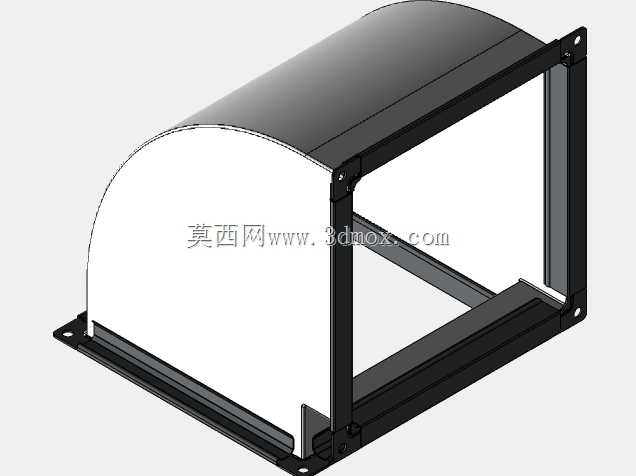

　　从结构设计思路来看，这款弯头采用分体组合式结构，主体弧形导流段采用一体成型的曲面壳体，保证流道内壁光滑无凸起，气流经过时不会产生突兀的流向突变；两端的连接法兰采用折边钣金结构，法兰面上预留了对称布置的安装孔位，孔位间距与对应设备的风道接口完全匹配，安装时可通过螺栓直接压合密封垫完成固定，不需要现场焊接或二次打孔。弯头的转角半径经过流道仿真优化，在满足90度转向需求的前提下，尽可能压缩了构件的外轮廓尺寸，避免在设备密集布设的车间内占用过多安装空间，同时兼顾了流道压损控制的要求——过小的转角半径会导致风阻陡增，过大的转角半径则会增加构件整体尺寸，这款弯头的转角半径取值刚好平衡了两方面的需求，适配多数小风量通风系统的设计参数。

　　在安装边界与尺寸适配方面，这款弯头的两端接口为等截面矩形结构，接口尺寸与对应型号设备的出风口尺寸完全一致，安装时不需要做变径处理；法兰边的宽度统一为20mm，预留的安装孔直径为5mm，可适配M4规格的螺栓或自攻螺丝固定，安装时的操作空间仅需要在法兰外侧预留30mm以上的扳手操作空间即可，不需要额外的大型安装工装。构件的整体壁厚根据使用场景做了差异化设计，弧形导流段采用1.2mm厚的冷轧钢板冲压成型，保证曲面的结构刚度，不会因风道内的风压变化产生形变或共振异响；两端的连接法兰采用1.5mm厚的钢板折边成型，折边处做了圆角处理，避免安装时划伤密封垫或施工人员。

　　从功能特性来看，这款弯头的密封性能完全满足常规工业通风的要求，法兰面的平面度控制在0.2mm以内，压合3mm厚的橡胶密封垫后，可承受1500Pa的风压无泄漏，适配常规的低压通风系统。同时，构件的表面做了喷塑处理，具备基础的防锈耐潮能力，可在常规车间环境下长期使用，不会因凝露、常规空气腐蚀出现表层脱落的问题。在实际管路布设中，这款弯头既可以用于水平风道的90度转向，也可以用于水平到垂直方向的风道转向，安装方向不受限制，法兰孔位的对称设计也支持现场根据管路走向调整安装角度，不需要额外定制特殊角度的构件。

　　对于结构设计人员来说，这类标准化的风道配件可以直接调用到设备的通风系统三维装配中，不需要重新绘制弯头的曲面结构与法兰孔位，能大幅缩短设计周期；对于现场施工人员来说，统一的接口尺寸与安装孔位可以减少现场加工的工作量，降低安装出错的概率，同时标准化的构件也方便后期维护更换，不需要针对特殊转角单独加工定制配件。在实际选型过程中，只需要确认对接风道的截面尺寸与安装空间的边界尺寸，即可直接选用这款弯头，不需要额外做结构校核，其结构刚度与流道参数已经经过多场景的实际应用验证，可满足多数常规低压通风场景的使用需求。
