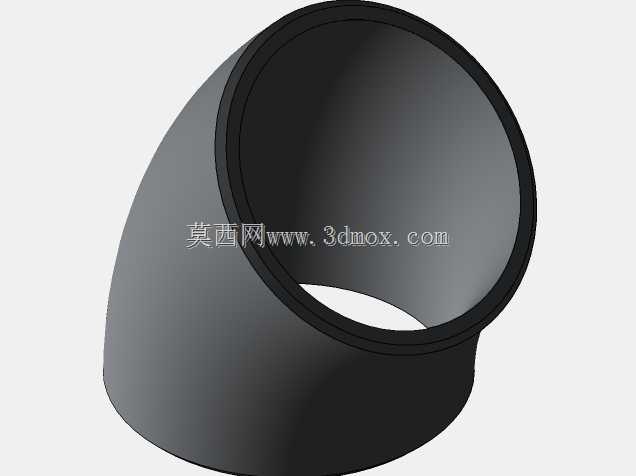

45度焊接式通风管道弯头结构

　　在工业通风、除尘、废气输送、暖通空调管路布设场景中，管路转向是管路系统布设时无法避开的结构需求，这类45度弯头作为管路转向的核心连接件，主要用于改变管路内介质的输送方向，相比90度弯头，45度转向的介质流动阻力更小，能有效降低管路内的风阻损耗，减少风机的运行负载，在长距离通风管路、低风压输送系统中应用十分广泛。

　　从结构设计来看，该弯头采用等径直筒对接45度斜切弧面过渡的结构，两端接口为标准圆形焊接接口，接口处做了加厚边处理，焊接作业时能提供足够的熔接接触面，避免焊接过程中出现焊穿、虚焊的问题，同时加厚的接口边也能提升接口处的结构强度，在管路吊装、长期运行震动的工况下，接口位置不容易出现开裂、变形的问题。弯头的过渡弧面采用平滑曲率设计，内壁没有突兀的折角、台阶，介质流经转向位置时不会产生明显的紊流、涡流，既能降低风阻，也能减少粉尘类介质在转向位置的堆积，避免长期运行后管路通径被积尘缩小，影响输送效率。

　　从安装边界来看，该弯头两端的接口轴线夹角为45度，两个接口的端面保持平行的斜切角度，安装时两端可直接对接同通径的圆形通风管道，对接时不需要额外调整管道的切割角度，只要保证两端管道与弯头接口同轴，即可完成焊接或者抱箍连接作业。弯头的整体轴向尺寸相比同通径的90度弯头更小，在管路布设空间受限、转向角度不需要90度的场景下，能有效节省管路安装空间，减少管路布设时的空间占用。弯头的壁厚均匀，整体采用等壁厚设计，建模时严格按照焊接管件的工艺要求做了壁厚偏移，内壁与外壁的曲率保持一致，不会出现局部壁厚过薄导致的结构强度不足问题，在负压通风工况下，均匀的壁厚能保证弯头整体的抗负压变形能力，避免管路抽风时弯头被吸瘪变形。

　　在实际选型应用中，这类弯头可适配多种输送介质，包括普通空气、含尘废气、低压蒸汽、工业排烟等场景，根据实际使用的工况需求，可选用不同的材质加工制作，比如普通碳钢材质适配常规工业通风、除尘场景，不锈钢材质适配有防腐需求的废气输送、食品车间通风场景，镀锌板材质适配普通暖通空调的通风管路。建模过程中，先绘制两端等径的圆形截面，按照45度转向的曲率中心绘制过渡引导线，通过扫掠命令生成整体的弯管实体，再对两端接口位置做加厚边处理，最后抽壳生成均匀壁厚的结构，整个建模过程严格遵循焊接管件的加工工艺逻辑，模型的尺寸公差预留了焊接作业的焊接收缩余量，实际加工时可直接按照模型尺寸下料、卷制、焊接，不需要额外调整尺寸参数。

　　在管路系统组装时，这类弯头可直接与同通径的直管道、三通、变径、法兰等配件组合使用，对接时不需要额外制作转接件，能大幅降低管路安装的现场作业量，缩短施工周期。弯头的外表面没有多余的凸起、加强筋结构，外表面光滑平整，后续做保温、防腐处理时，保温材料能紧密贴合在弯头外表面，不会出现保温层空鼓、脱落的问题，在室外布设的管路中，光滑的外表面也能减少雨水、灰尘的附着，降低后期维护清理的工作量。对于管路设计人员来说，这类标准角度的等径弯头是管路系统中的常用标准件，建模时保证接口尺寸、转向角度、曲率半径的准确性，就能直接在不同的管路项目中复用，不需要重复建模，能有效提升管路系统的三维设计效率。
