斜盘式变量轴向柱塞泵三维结构设计

　　在行走机械液压系统、工业液压传动回路的设计选型中，斜盘式变量轴向柱塞泵始终是高压工况下的核心动力元件，这类元件的三维建模精度直接决定了后续液压系统仿真、装配干涉检查、安装布局设计的可靠性。本次建模的斜盘变量轴向柱塞泵，核心围绕高压闭式回路的应用需求展开，覆盖工程机械行走驱动、重型设备液压动力单元、注塑机锁模回路等常见高压应用场景，这类场景普遍要求泵源具备持续高压输出能力、变量响应速度快、容积效率稳定的特性，建模过程中完全还原了实物的装配逻辑与功能结构。

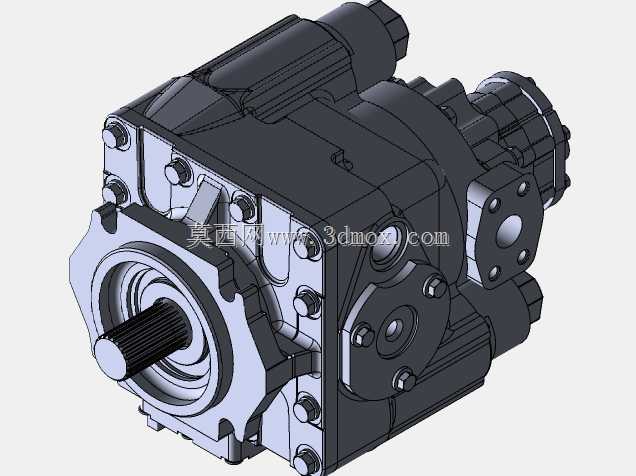

　　从功能特性来看，该泵采用斜盘倾角调节的变量方式，通过改变斜盘与主轴轴线的夹角，调整柱塞在缸体孔内的往复行程，从而实现输出排量的连续可变，可匹配系统不同工况下的流量需求，减少溢流损失，提升整套液压系统的能效。建模时完整还原了主轴伸出端的花键结构，该结构用于和原动机输出轴连接传递扭矩，花键参数按照重载液压泵的通用配合标准设计，可保证大扭矩传递下的对中性，避免偏载导致的主轴密封磨损。泵体侧面的多个油口分别对应高压出油口、低压补油口、壳体泄油口以及变量控制油口，建模时严格按照实际安装的油口法兰尺寸、螺栓孔分布位置还原，保证后续管路布局设计时的接口匹配度，避免出现安装干涉。

　　设计思路上，整个模型采用自下而上的装配建模逻辑，先完成单个柱塞、滑靴、缸体、配流盘、斜盘、变量机构、主轴密封、壳体等核心零件的建模，再按照实际装配约束完成总装，每个零件的配合关系完全和实物装配逻辑一致：缸体通过花键和主轴连接随主轴同步转动，柱塞端部的滑靴始终贴合在斜盘平面上，随缸体转动时在斜盘倾角作用下做轴向往复运动，配流盘固定在泵体后端盖位置，通过腰型槽完成高低压油的配流，变量机构通过伺服活塞推动斜盘绕转轴摆动，实现排量调节。建模过程中特意还原了壳体外部的加强筋结构，这些结构并非装饰性设计，而是为了提升高压工况下壳体的结构强度，避免壳体在持续高压脉冲作用下出现变形或渗漏，同时壳体上的安装定位销孔、固定螺栓孔的位置、尺寸都严格按照实物安装边界还原，可直接用于设备安装布局的干涉检查。

　　从安装边界与外形尺寸来看，该泵的主体安装面位于泵体前端的法兰端面，法兰止口尺寸、螺栓孔分布圆直径都符合轴向柱塞泵的通用安装规范，可直接匹配标准的钟形罩连接架，和不同规格的电动机、发动机输出端对接。主轴伸出端的长度、花键规格可保证和联轴器的配合长度符合传动要求，避免出现配合长度不足导致的扭矩传递失效。泵体整体外形的凸起结构，包括侧面的变量控制模块、顶部的注油口、底部的泄油口位置都做了精准还原，在做设备整体布局设计时，可直接导入模型核对周边管路、机架的空间间隙，避免实际装配时出现部件碰撞。模型中还还原了壳体上的多个内六角紧固螺栓的位置与规格，这些螺栓用于连接泵体前后端盖，建模时按照实际螺栓的伸出长度、沉孔尺寸还原，可用于后续的维护空间校核，保证拆装螺栓时有足够的扳手操作空间。

　　对于液压系统设计人员、三维建模从业者而言，这类高精度的柱塞泵模型可直接用于液压站的布局设计、液压系统的装配仿真，也可作为同类产品设计时的结构参考，核对斜盘变量机构的运动逻辑、配流盘的配流窗口位置、柱塞与缸体孔的配合间隙等核心结构参数，减少从零开始建模的重复工作量，提升设计效率。建模过程中对所有运动部件的运动行程都做了约束验证，斜盘的最大倾角、柱塞的最大往复行程都和实际产品参数一致，可直接用于简单的运动仿真，验证变量过程中各部件是否存在运动干涉，保证结构设计的合理性。
