小型四位数字显示U型流量表头结构

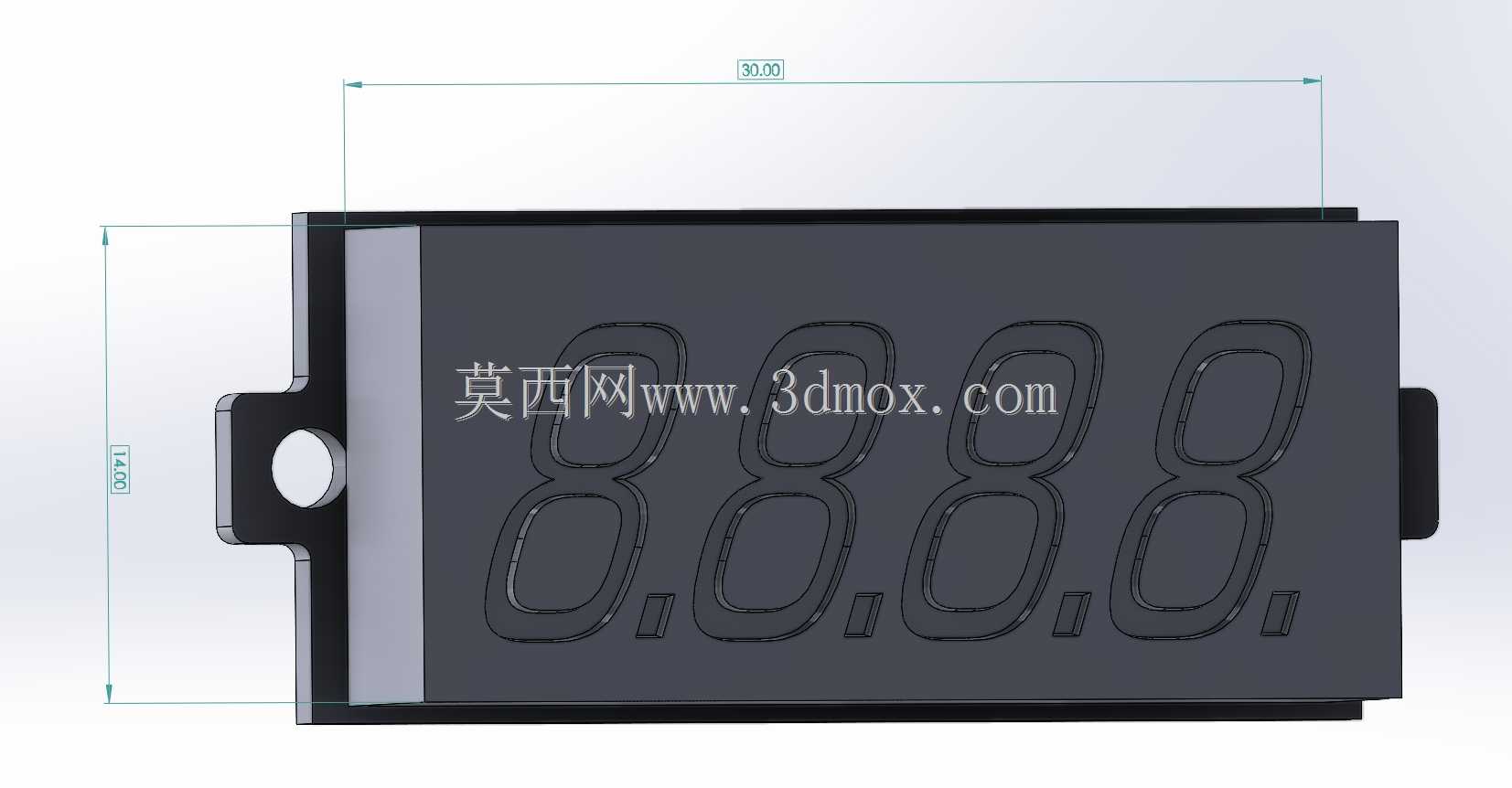

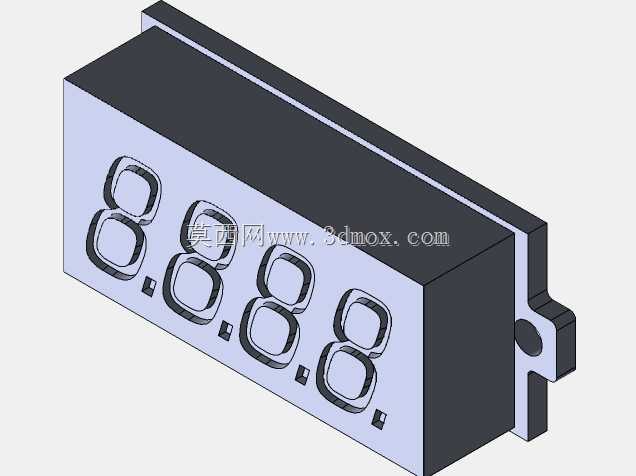

　　这款小型四位数字显示的U型流量检测表头，在小口径流体管路的流量监测场景中适配性极强，常见于实验室小型流体试验台、医用透析设备流体回路、小型工业冷却循环系统、家用净水设备的流量计量单元这类安装空间局促、对显示组件体积有严格限制的场合。区别于大口径工业管段配套的大尺寸流量积算仪，这款表头的整体外轮廓控制在30x14x9.2的紧凑尺寸区间，安装时不需要在设备面板预留大尺寸开孔，侧边带定位孔的安装耳采用一体化成型结构，安装时直接通过M2规格的紧固件即可固定在PCB安装板或者设备内的安装支架上，不需要额外设计转接固定件，能大幅压缩配套设备的内部结构空间占用。从结构设计逻辑来看，这款表头采用段式数码管作为显示载体，

　　四位数字的排布完全贴合常规流量读数的习惯，每一位数码管下方预留的小数点位置，可以根据流量量程的不同切换显示精度，比如小流量工况下可以显示三位小数的流量数值，大流量工况下切换为整数显示，不需要额外调整硬件结构，仅通过配套电路的程序配置就能适配不同量程的检测需求。外壳采用深色遮光材质，一方面可以阻挡外部环境光线对数码管显示效果的干扰，避免强光下读数模糊的问题，另一方面外壳的壁厚控制在1.2mm，既可以满足内部数码管、驱动电路板的防护需求，避免设备内部的粉尘、凝露接触电路部分造成故障，又不会额外增加整体重量，整套表头的自重控制在15g以内，对于便携式流体检测设备这类对负载重量敏感的应用场景十分友好。在结构细节处理上，

　　表头的显示窗口区域做了微凸的遮光檐设计，即使在侧方强光照射的安装环境下，也不会在显示面形成反光，操作人员从正面观察时可以快速读取数值，不需要刻意调整观察角度。侧边的安装耳和主体外壳之间做了R0.8的圆角过渡，避免安装时应力集中导致安装耳断裂，同时安装孔的位置距离主体侧壁预留了2mm的操作空间，拧紧紧固件时工具不会和外壳侧壁发生干涉。内部的数码管固定槽采用和数码管本体间隙0.1mm的公差设计，组装时数码管可以直接卡入槽位，不需要额外点胶固定，既能提升组装效率，也能避免长期使用后数码管移位导致显示窗口对位不准的问题。考虑到不同配套设备的走线需求，表头的尾部预留了标准的2.54mm间距排针接口位置，电路连接时可以直接采用标准排线接插，

　　不需要单独焊接飞线，既降低了组装的人工成本，也能减少虚焊、断线这类常见的电路连接故障。在实际选型适配时，这款表头可以直接配套U型流量传感器的检测电路使用，不需要额外设计显示驱动电路，传感器采集的流量脉冲信号直接输入表头的驱动芯片即可完成数值换算和显示，对于设备开发人员来说，可以大幅缩短显示部分的开发周期，不需要单独进行数码管驱动的电路调试和结构开模。外壳的边角全部做了倒圆角处理，没有尖锐的棱角，在设备内部组装时不会刮伤周边的线束和其他元器件，整体的阻燃等级达到V0级，即使设备内部电路出现短时过载升温的情况，也不会出现外壳熔融引燃周边部件的风险，满足常规工业设备和民用电子设备的安全防护要求。和同类型的液晶显示表头相比，这款段式数码管的结构在低温环境下的显示稳定性更强，在零下20摄氏度的工作环境下依然可以正常清晰显示数值，不会出现液晶屏幕低温下响应迟缓、显示发虚的问题，适配一些户外安装的小型流体计量设备的使用需求。
