多单元组合式工业冷却换热装置结构设计

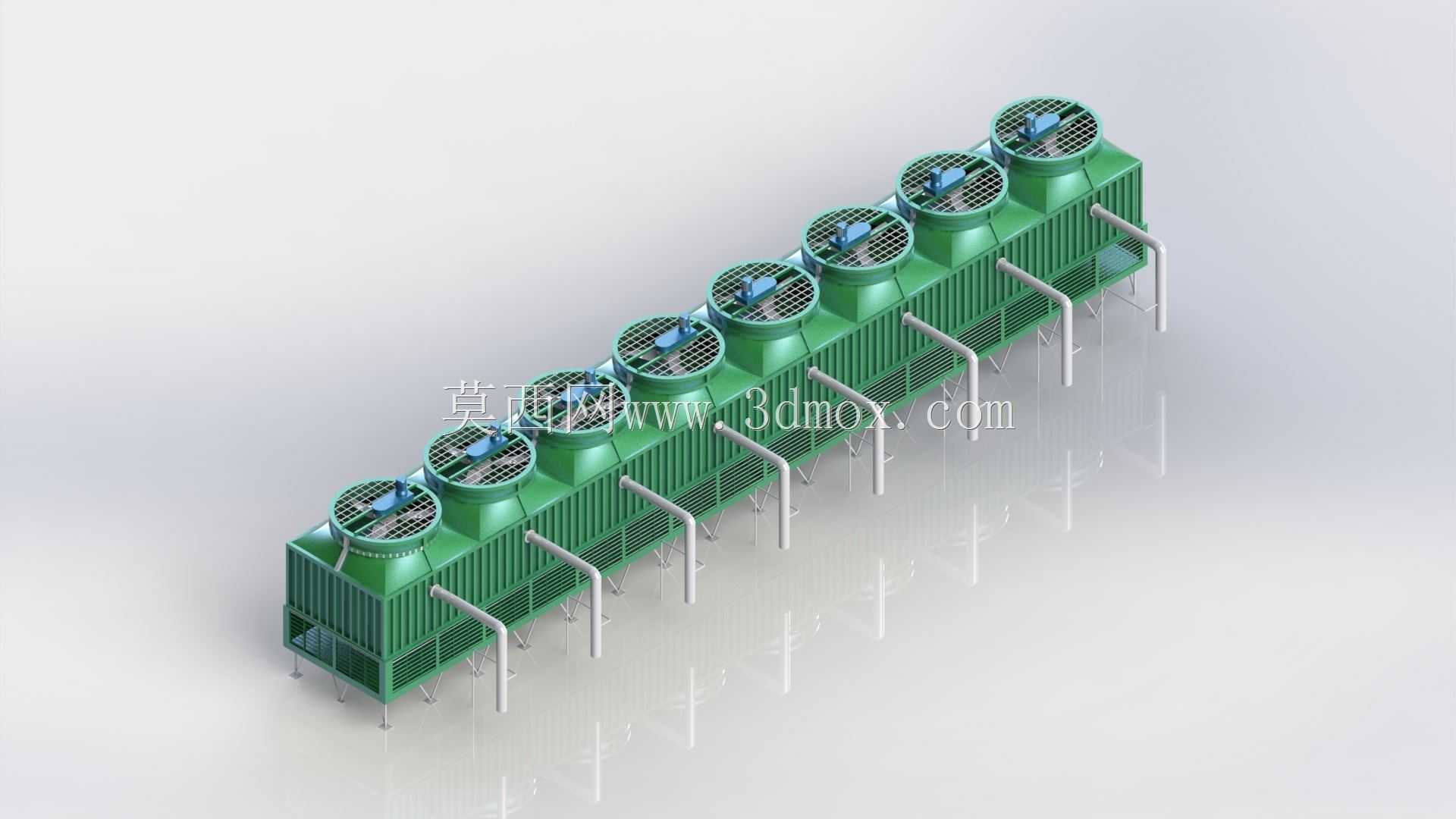

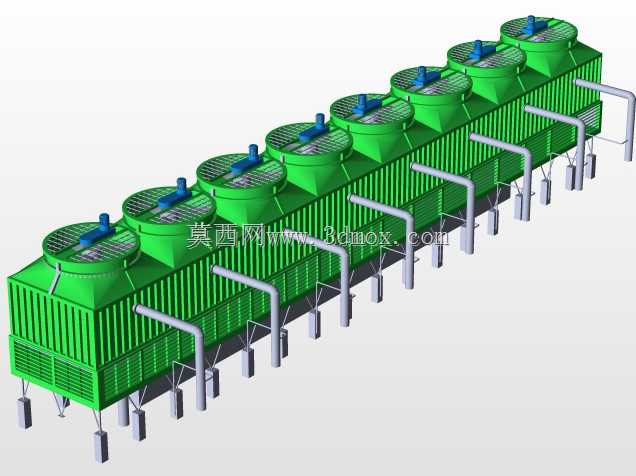

　　这套多单元组合式风冷冷却装置，主要面向大型工业厂区循环水系统、工艺介质降温场景设计，常见应用于化工生产车间循环冷却水降温、中央空调主机冷却水散热、冶金生产线工艺介质冷却、大型空压站机组冷却等场景，单组设备可根据现场热负荷需求灵活拼接单元数量，适配不同规模的散热需求。从结构设计来看，设备采用模块化单元拼接思路，每个独立冷却单元顶部集成轴流风机组，风机外侧设置防护格栅，避免运行过程中杂物卷入风机叶轮造成设备故障，单元壳体采用波纹加强筋结构的绿色防护壳体，既提升壳体整体抗风载、抗形变能力，也能减少长期户外运行的壳体锈蚀风险，壳体侧面预留检修通道开口，方便运维人员进入设备内部检查填料、布水系统状态。设备底部采用支腿架空设计，

　　支腿高度根据现场通风需求、接水盘安装空间做适配调整，所有支腿底部预留安装地脚螺栓孔，可直接与混凝土基础预埋钢板做刚性连接，安装时需保证整体设备水平度偏差不超过千分之二，避免布水系统倾斜造成配水不均影响散热效率。设备侧面的白色管路为循环水进出管路，设计时将进出水接口统一布置在设备同侧，减少现场管路排布的交叉干涉，管路接口采用标准法兰连接形式，可直接对接现场循环水供回水管网，法兰密封面采用凸面结构，适配耐温橡胶垫片，满足不同温度工况下的密封需求。每个冷却单元内部集成淋水填料、布水喷头、收水器组件，热风通过顶部风机强制抽出，冷空气从设备下部进风格栅进入，与喷淋的热水形成逆流换热，换热后的冷空气携带的少量水滴经收水器截留后回流到集水盘，

　　减少循环水的飘水损失。设计过程中重点考量了设备的安装边界条件，单组八单元拼接的设备整体长度方向需预留至少1.5倍设备宽度的检修空间，设备顶部需预留风机吊装维护的净空高度，避开厂区高压输电线路、高大乔木的遮挡，保证进风面无障碍物遮挡，避免影响通风散热效率。设备的支腿间距经过载荷校核，满水运行状态下每个支腿的承重载荷均匀分布，避免局部基础沉降造成设备结构变形，管路与设备接口处设置柔性软连接，抵消设备运行过程中的振动传递，避免管路焊缝长期受振动出现开裂泄漏。针对户外运行场景，设备壳体外侧做了多层防腐涂层处理，可耐受工业厂区常见的弱腐蚀气体、雨水冲刷，风机电机采用户外防护型电机，绝缘等级满足户外露天运行的防护要求，接线盒部位做防水密封处理，

　　避免雨天进水造成电机短路。在结构建模过程中，所有拼接单元的连接部位做了定位止口设计，现场拼接时可快速定位对齐，减少现场安装的调整工作量，单元之间的连接采用螺栓紧固加密封胶条的形式，避免运行过程中单元拼接缝隙漏风、漏水。设备底部的集水盘采用坡度设计，坡向排污口位置，方便运维过程中排空集水盘内的存水，清理沉积的污垢、杂质，集水盘内部预留液位计、补水阀、溢流管的安装接口，可直接对接现场的补水控制系统，实现冷却系统的自动液位控制。从气流组织设计来看，每个顶部风机的风量经过匹配计算，保证单元内的断面风速均匀，避免出现局部通风死角造成换热效率下降，风机与壳体的连接部位设置减震垫，减少风机运行产生的振动传递到壳体和基础，降低设备运行的噪声影响。
