热电偶压缩式管路连接接头结构设计

　　在工业测温系统的现场布设环节，热电偶的安装固定与密封防护一直是影响测温精度、长期运行可靠性的核心细节，这类压缩接头正是为解决铠装热电偶、细径温度探针在设备壁面、管路壳体上的安装需求开发的专用连接件。不同于常规的卡套接头仅实现管路通连，这类接头需要同时兼顾探针的位置固定、安装位点的压力密封、探针的抗弯折防护多重功能，在化工反应釜测温点、工业炉壁温检测、流体管路介质温度监测、试验台架温度采集等场景中应用极广，尤其是在存在正压、负压或者少量腐蚀性介质的安装位点，接头的密封性能直接决定了测温系统能否长期稳定工作，一旦出现密封失效，轻则介质渗漏影响现场环境，重则导致探针移位出现测温偏差，干扰整个生产过程的参数控制。

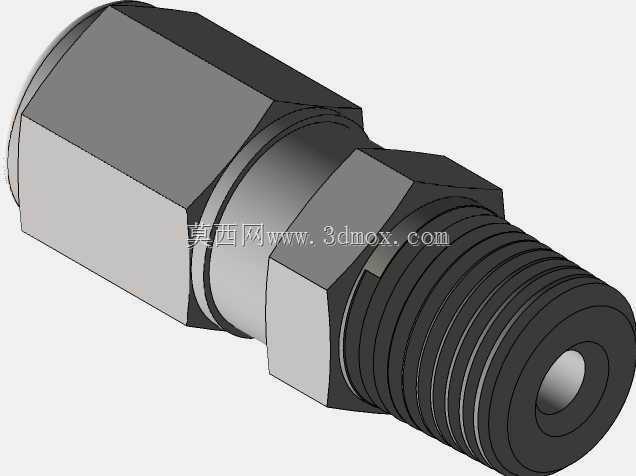

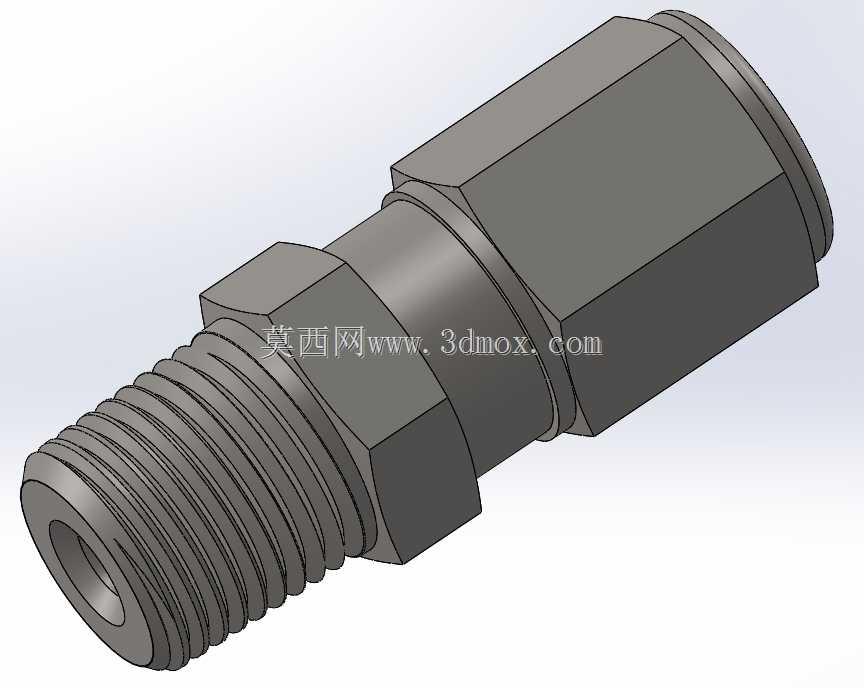

　　从结构设计逻辑来看，这款接头采用了分体式的阶梯轴结构，一端为外螺纹安装段，加工有标准连续外螺纹，用于和设备壁面、管路上的预制内螺纹安装孔配合，实现接头本体在设备上的固定，螺纹段的端面做了平整倒角处理，既可以避免安装时螺纹刮伤安装孔内螺纹，也能配合密封垫片实现安装端面的静密封。接头中段设计有六角拧动台，对边尺寸符合常规扳手的操作空间要求，现场安装时不需要特制工装，使用普通活动扳手或者固定开口扳手即可完成拧紧操作，六角台的棱角做了小倒角处理，避免加工和安装过程中出现锐边割伤的问题，也能减少热处理环节的应力集中。接头另一端为内孔压缩锁紧段，内部设计有与压缩卡套配合的锥面结构，当尾端的锁紧螺母拧紧时，锥面会挤压内部的卡套产生均匀的径向形变，紧紧包裹住穿入接头内孔的热电偶探针外壁，既可以牢牢固定探针的插入深度，避免设备运行过程中振动导致探针移位，也能在探针外壁和接头内孔之间形成可靠的密封，阻断介质沿探针外壁的渗漏路径。

　　在安装边界的尺寸设计上，这款接头的外螺纹段长度适配常规工业设备的壁面厚度，不需要额外增加接长件即可完成在3-8mm壁厚设备上的安装，六角台的外径尺寸控制合理，相邻安装孔的中心距只要大于六角台对边尺寸2mm以上，就不会出现扳手操作空间不足的问题，接头整体的轴向长度经过优化，在保证螺纹啮合长度、卡套压缩行程足够的前提下，尽可能压缩了整体长度，减少了探针在接头外部的无支撑长度，降低了探针受外力弯折损坏的风险。内孔的尺寸公差经过严格控制，适配对应外径的标准铠装热电偶探针，探针穿入时不会出现过大的间隙导致卡套压缩时无法均匀抱紧，也不会因为间隙过小导致探针穿入困难，甚至刮伤探针的外保护套。

　　实际使用过程中，这类接头的安装流程也充分考虑了现场施工的便利性，首先将接头外螺纹段缠好生料带或者加装适配的密封垫片，拧紧到设备的安装孔上，确保接头本体和设备之间的密封可靠，之后将热电偶探针按照需要的插入深度穿过接头内孔，调整到合适的测温位置后，拧紧尾端的锁紧螺母，直到卡套完全抱紧探针外壁，此时轻拉探针不会出现移位即可，不需要过度拧紧导致卡套形变过度损坏探针外护套。和传统的焊接式热电偶安装座相比，这种压缩式接头不需要现场焊接作业，不会因为焊接高温损伤热电偶的内部测温元件，后期维护更换探针时只需要松开锁紧螺母即可抽出探针，不需要破坏设备壁面的安装结构，大幅降低了后期运维的工作量和成本，也避免了焊接作业带来的现场施工风险。在一些需要频繁调整探针插入深度的试验场景中，这种结构的优势更加明显，只需要稍微松开锁紧螺母即可调整探针位置，调整到位后重新拧紧即可恢复密封和固定，不需要反复拆装接头本体。

　　从结构可靠性的角度出发，这款接头的所有转角位置都设计了合理的过渡圆角，避免了直角转角带来的应力集中问题，即使在设备存在长期振动的工况下，也不会出现接头根部断裂的问题。接头的内孔和外螺纹保持了较高的同轴度，探针穿入后可以保持和安装孔的同轴状态，不会出现探针偏斜导致的测温点位置偏差，也能保证卡套受力均匀，避免单侧受力导致的密封失效。针对不同的使用工况，这类接头可以搭配不同材质的卡套，在普通无腐蚀工况下使用铜质或者不锈钢卡套即可，在存在弱腐蚀的工况下可以搭配聚四氟乙烯材质的卡套，兼顾密封性能和耐蚀性能，接头本体本身采用不锈钢材质加工，具备较好的防锈和耐蚀能力，可以适应大多数工业现场的环境要求，不需要额外做表面防腐处理即可长期使用。
