超微SNK-P0057PS服务器CPU被动式散热器

　　这款散热器主要面向2U及以上机架式服务器的CPU散热场景，适配超微对应规格的服务器主板安装位，在机房高密度部署的计算节点、存储节点中承担核心发热元件的热量导出作用，无需额外搭载风扇即可借助服务器机箱内部的统一风道完成热交换，避免单点风扇故障带来的散热失效风险，适配7*24小时不间断运行的数据中心硬件工况。从结构设计来看，主体采用高密度铲齿鳍片阵列，鳍片厚度与间距经过风道匹配优化，既保证足够的散热接触面积，又不会对机箱风道产生过大风阻，鳍片之间通过三条横向压合固定条完成整体锁固，避免长期使用中鳍片出现形变偏移，保证散热风道的一致性。

　　安装固定结构采用带弹簧的内六角螺丝设计，四个安装位对应服务器主板的CPU固定孔位，弹簧预紧力经过调校，既能保证散热器底座与CPU顶盖的紧密贴合，填充界面导热材料后降低接触热阻，又不会因压力过大导致CPU基板、主板PCB出现形变损伤，安装时可通过螺丝拧入深度直观判断压力是否到位，无需额外的压力测试工序。底座与鳍片采用一体成型结构，减少了不同部件连接带来的热阻损耗，热量从CPU顶盖传递到底座后可快速均匀扩散到整个鳍片阵列，配合机箱前进后出的水平风道，可快速将鳍片上蓄积的热量带出机箱外部。

　　从安装边界来看，整体高度严格控制在2U服务器的允许空间范围内，不会与机箱盖板、内存插槽、PCIe扩展卡产生安装干涉，四个固定脚的定位尺寸完全匹配对应CPU插槽的孔位标准，无需额外修改安装孔位即可完成装配，适配同规格的至强系列处理器散热需求。在实际选型使用中，这类被动式散热器相比主动式散热器，没有转动部件带来的振动与噪音问题，也不存在风扇轴承磨损的寿命短板，更适合无人值守的远端机房部署场景，日常运维中无需针对散热器风扇做状态巡检，仅需保证机箱整体风道畅通即可维持稳定散热效率，鳍片表面采用阳极氧化处理，可长期在机房恒温恒湿环境下使用，不会出现氧化锈蚀导致散热效率下降的问题。

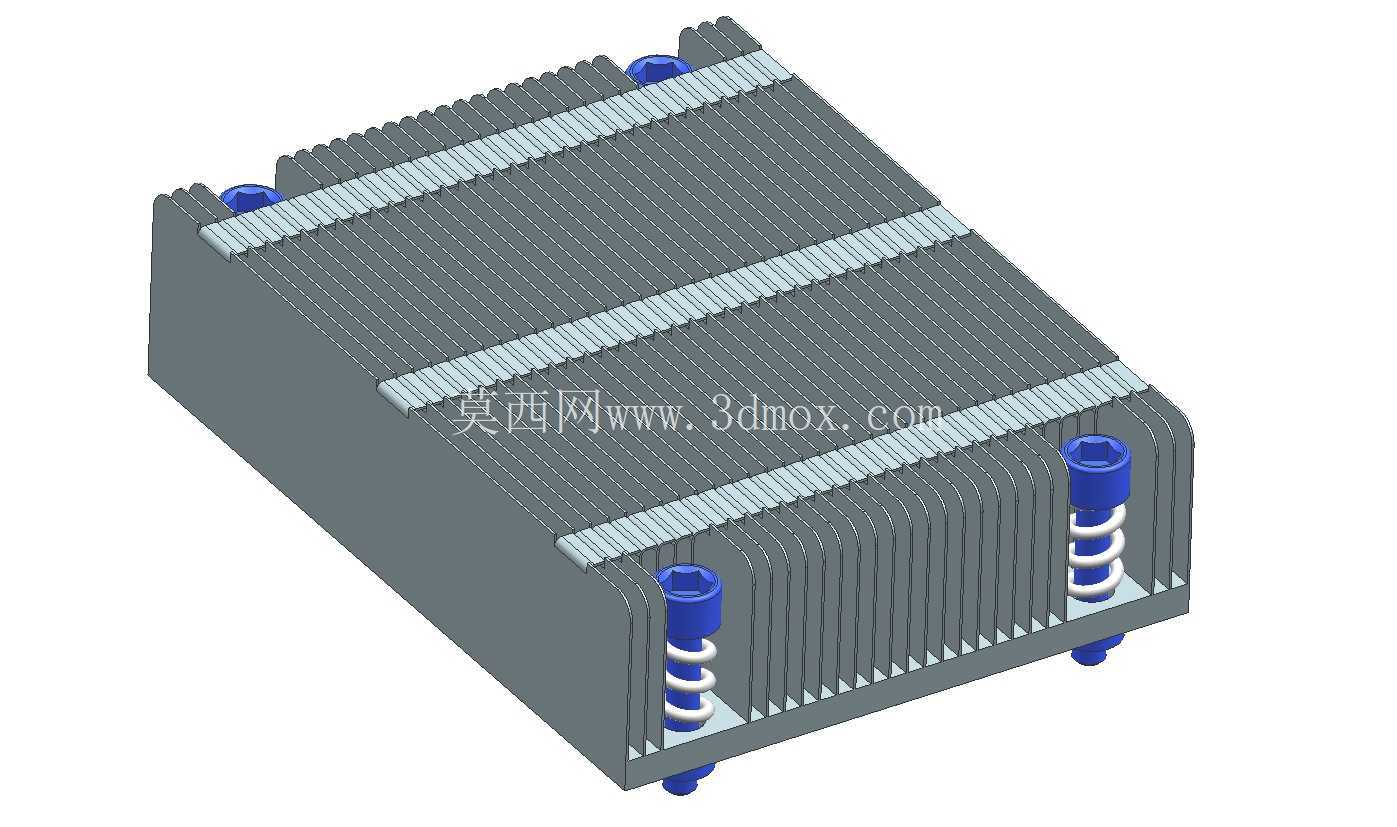

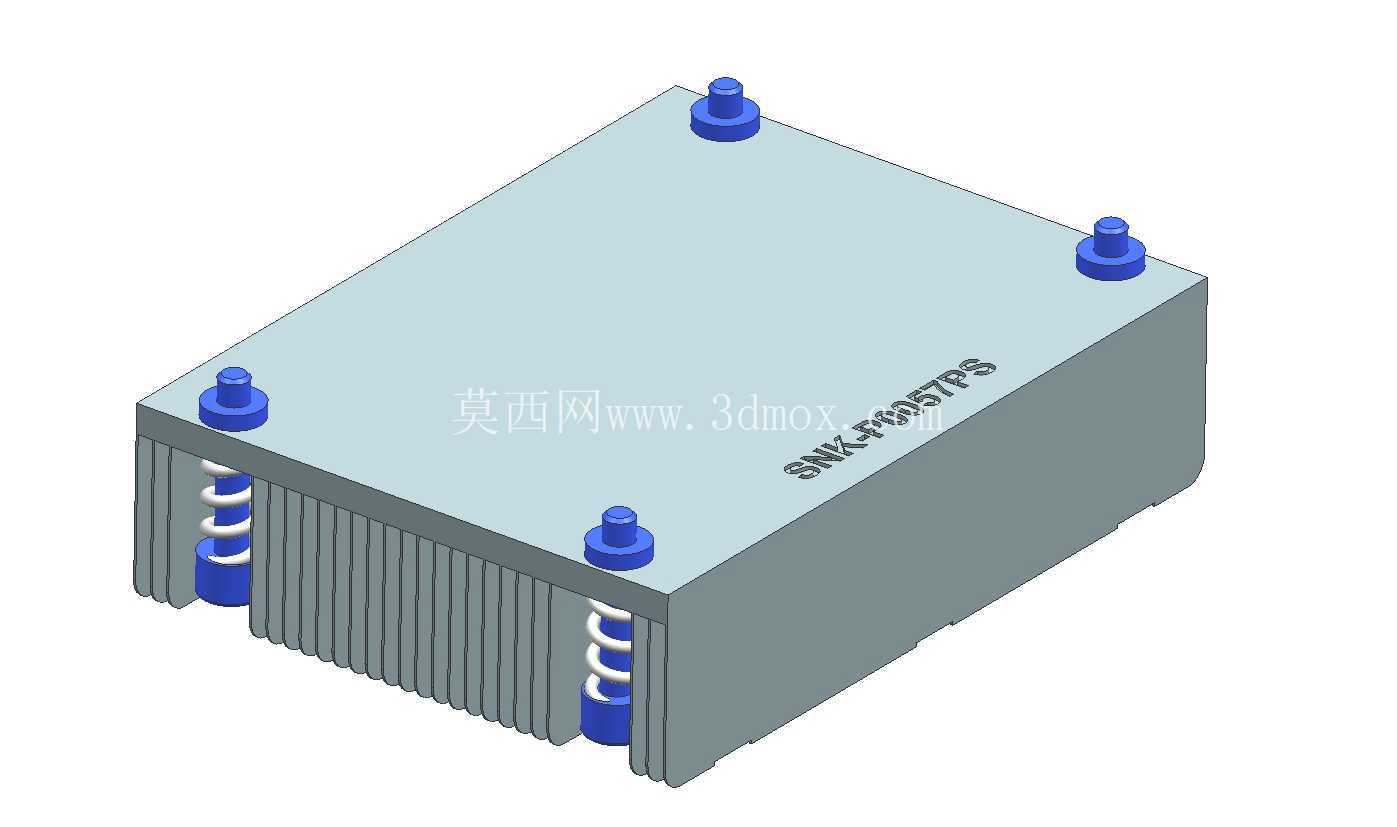

　　建模过程中对鳍片的倒角、固定条的压合位置、弹簧螺丝的行程都做了1:1还原，可直接用于服务器结构装配干涉检查、散热风道仿真模拟的参考模型，安装孔位的相对位置精度控制在0.05mm范围内，与实物装配尺寸完全匹配，可直接导出用于结构适配验证。
