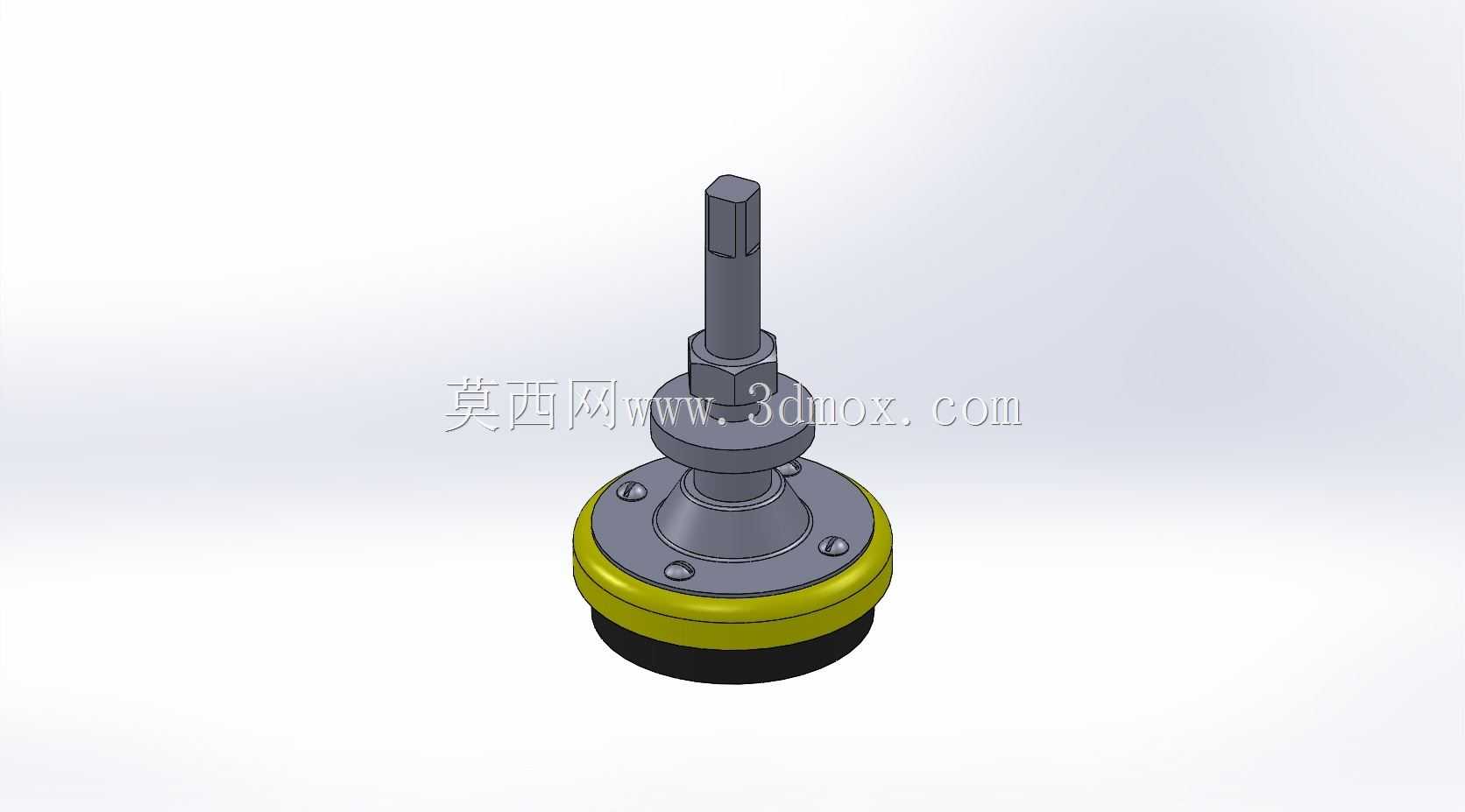

OB-70型可调式设备减震支撑脚结构

项目分类:3D模型 发布时间:2021-09-27 ID:287725
  • OB-70型可调式设备减震支撑脚结构
  • OB-70型可调式设备减震支撑脚结构
  • OB-70型可调式设备减震支撑脚结构
  • OB-70型可调式设备减震支撑脚结构
  • OB-70型可调式设备减震支撑脚结构

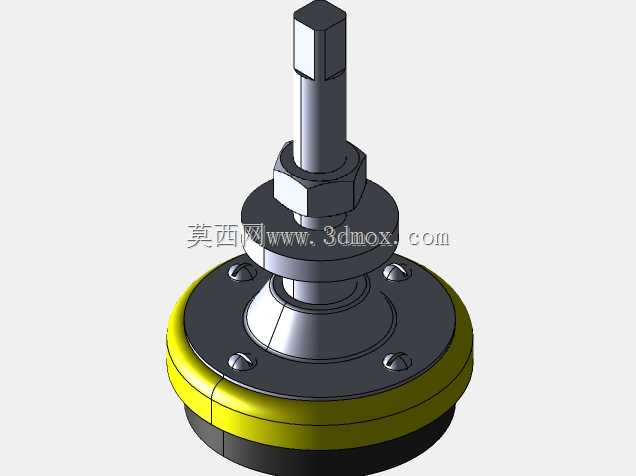

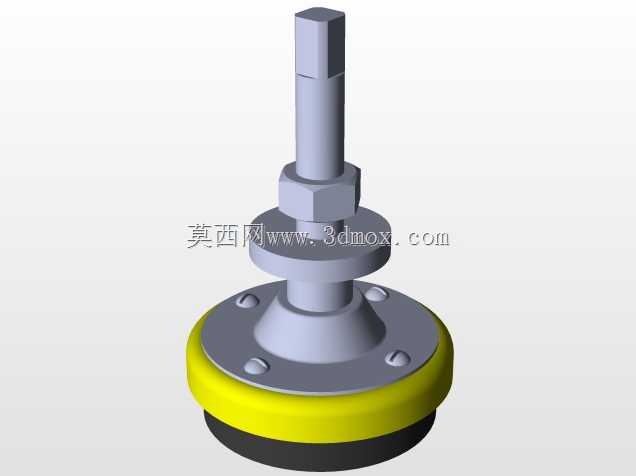

这类可调式减震支撑脚常被用在中小型工业生产设备的底部安装位,像小型冲床、精密检测台、输送线单体机架、实验室台式加工设备这类对安装水平度、隔振性能有要求的场景,都能见到同结构部件的应用。它的核心作用有两个,一是抵消设备运行过程中自身产生的振动,避免振动传导到地面引发共振,影响周边精密设备的运行精度,同时也能阻隔地面传来的外部振动,保障自身搭载设备的工作稳定性;二是通过顶部的螺杆结构实现高度微调,在地面平整度不足的安装场景下,快速将设备台面调整到水平状态,不需要额外加工垫铁或者修平地面,大幅降低现场安装的调试工作量。从结构设计逻辑来看,底部的橡胶缓冲层是核心隔振单元,采用邵氏硬度适中的丁腈橡胶材质,既保证足够的支撑刚度,避免设备承重后出现过大的压缩变形,又能通过橡胶的内阻尼特性消耗振动能量,金属压盖通过圆周均布的沉头螺钉与底部金属基座锁紧,把橡胶层完全约束在金属腔体内部,避免橡胶长期承重后出现侧向蠕变,延长部件的使用寿命。中间的锥形过渡段做了等强度结构设计,从顶部螺杆的小直径平滑过渡到底部法兰的大直径,既减少了应力集中点,又能让上部螺杆传导的设备载荷均匀分散到底部的整个橡胶支撑面上,不会出现局部载荷过大导致橡胶过早损坏的问题。顶部的调节螺杆采用标准公制细牙螺纹,调节精度更高,锁紧螺母可以在高度调整到位后锁死位置,避免设备运行过程中螺纹松动导致水平度变化,螺杆顶端的扁方结构是专门为扳手调节预留的装夹位,现场调试时不需要额外制作工装,用普通活动扳手就能完成高度调整。安装边界方面,这类支撑脚的底部法兰直径通常在70毫米级别,对应型号的安装孔位适配M6到M8的设备底部连接螺栓,单脚额定承重能满足中小型台式设备的支撑需求,调节行程覆盖常见的地面平整度误差范围,不需要在设备底部预留过大的安装空间,外露的金属部件都做了发黑或者镀锌防锈处理,能适配普通生产车间的潮湿、多油污环境,长期使用不会出现锈蚀卡滞的问题。在建模过程中需要重点关注螺纹配合的间隙、橡胶层的压缩量预留、沉头螺钉的安装避让空间,避免实际装配时出现干涉,尤其是调节螺杆与中间导向孔的配合公差,既要保证螺杆转动顺畅,又不能有过大的间隙导致支撑时出现侧向晃动。
