12mm孔径立式导向轴支撑固定座

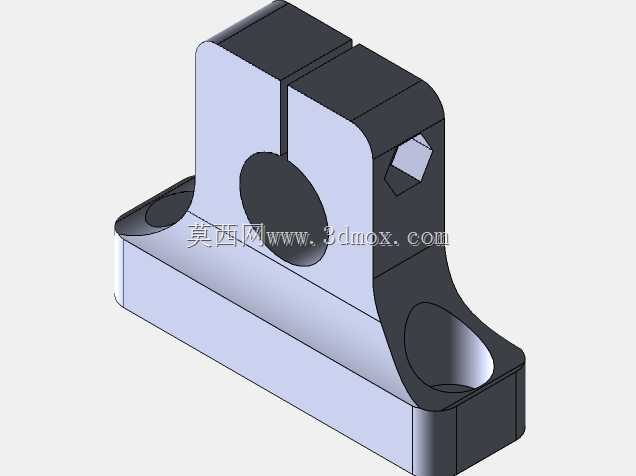

　　这款夹紧式立式轴支撑座，核心适配直径12mm的光轴、导向轴类传动部件，在非标自动化设备、小型输送线体、桌面级工装治具的直线导向机构中应用十分广泛，主要承担光轴的径向承载与轴向位置固定作用，避免光轴在往复运动过程中出现挠度变形、位置偏移的问题。从结构设计来看，整体采用L型一体式立式布局，底部为带两个沉头安装孔的矩形安装底板，安装孔位做了锪平处理，可适配内六角圆柱头螺钉完成基座固定，沉孔深度能够完全容纳螺钉头部，保证安装后底板与安装面完全贴合，不会出现螺钉头凸起干涉其他部件的情况。上部的轴夹持段采用开缝式夹紧结构，沿轴向开设一条贯通的收缩缝，侧部设置内六角锁紧螺孔，当螺钉拧入锁紧螺孔时，收缩缝会产生弹性形变，均匀抱紧穿入的12mm光轴，

　　这种夹紧固定方式相比顶丝固定，对光轴表面的损伤更小，夹持力分布更均匀，不会出现顶丝点接触导致的光轴表面压痕，同时也能承受更大的轴向负载，避免光轴在受轴向力时出现窜动。夹持段的侧面做了斜向加强筋连接到底板，筋位的过渡圆角经过优化，既能够减少注塑或机加工过程中的应力集中问题，也能提升整体结构的抗扭、抗弯刚度，当光轴承受径向负载时，加强筋可以分散上部的受力，避免夹持段与底板连接位置出现断裂变形。轴孔的加工公差按照H7级精度设计，与g6公差的光轴配合时，既能保证装配时的顺畅穿入，又能保证夹紧后的同轴度，不会出现光轴装夹后偏斜的问题，保证直线运动的导向精度。安装边界方面，底板的长宽尺寸适配常规的铝型材安装槽距，两个安装孔的中心距与2020、

　　3030系列铝型材的槽位间距匹配，不需要额外加工转接板就可以直接固定在铝型材框架上，降低了设备组装的加工成本。上部夹持段的高度经过核算，能够保证光轴安装后，底部与安装面之间留出足够的间隙，避免光轴上安装的直线轴承、滑动衬套等运动部件与安装面产生摩擦干涉。侧部的锁紧螺孔位置设置在夹持段的非加强侧，操作空间充足，使用标准内六角扳手就可以完成锁紧操作，不需要特殊工装。在实际应用场景中，这类支撑座通常成对使用，分别布置在光轴的两端，为直线运动的滑台、导向机构提供稳定的支撑基础，相比卧式支撑座，立式结构的安装占用平面空间更小，在紧凑型设备的布局中更有优势，比如小型点胶机的Z轴导向支撑、桌面型分拣机构的直线导轨副支撑、

　　检测设备的探针运动导向支撑等场景都能适配。结构的边角位置都做了R角过渡处理，没有尖锐的毛刺棱角，既避免了装配过程中划伤操作人员，也能减少应力集中带来的结构失效风险。底板的底面做了平面度处理，安装后不会出现翘曲，保证轴孔的垂直度要求，使得光轴安装后与安装面保持垂直，避免直线运动过程中出现卡滞、磨损加剧的问题。开缝的宽度经过合理设计，既保证锁紧时有足够的收缩量抱紧光轴，又不会因为收缩量过大导致夹持段出现塑性变形，反复拆装也不会影响夹持精度。
