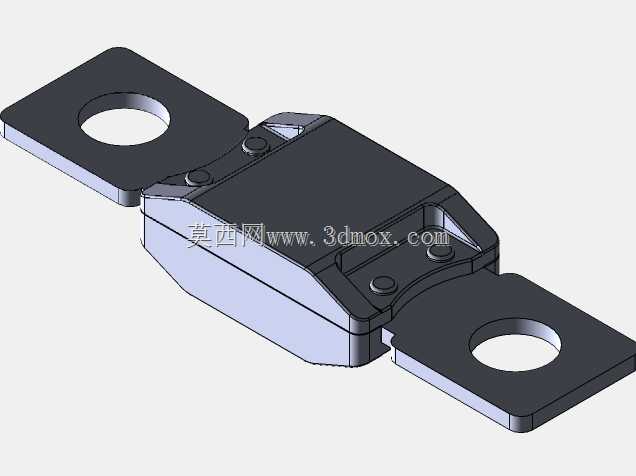

MEGA系列螺栓固定式熔断器三维结构

　　这款螺栓连接式大电流熔断器，主要面向直流大电流回路的过流保护场景，在车载低压配电、储能系统直流侧、大功率工业设备供电回路中都有广泛应用，核心作用是在回路出现过载、短路等异常过流工况时，通过内部熔体的快速熔断切断供电回路，避免后端用电设备、线束因过流出现过热烧毁甚至引发起火风险，是大电流直流供电系统中不可缺少的被动保护元件。

　　从结构设计来看，产品整体采用对称式布局，两端为带安装通孔的扁平连接端子，端子表面做平整化处理，安装时可直接通过螺栓与母排、线束端子压接固定，无需额外的转接夹具，能有效降低接触电阻，减少大电流工况下的连接点发热问题。中间的熔断腔体采用上下扣合的封装结构，腔体内部预留熔体安装腔与灭弧腔，当熔体因过流熔断时，腔体可约束电弧的扩散范围，配合内部填充的灭弧介质快速熄灭电弧，避免熔断过程中出现电弧喷溅引发的相邻部件短路。

　　安装边界方面，两端安装孔的中心距、孔径尺寸均适配行业通用的大电流回路安装规范，端子厚度匹配常规铜排的搭接要求，安装时只需保证两个安装面的平面度公差在合理范围内，按照规定扭矩锁紧螺栓即可，无需额外调整安装位。产品整体的外形轮廓做了倒角处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员或线束绝缘层，也能减少安装空间内的应力集中点，适配紧凑的配电舱内部安装环境。

　　在功能特性设计上，这款熔断器的端子与腔体的连接部位做了密封处理，可抵御日常使用场景中的潮气、粉尘侵入，适配车载、户外储能等存在一定环境防护要求的使用场景。熔体的参数匹配大电流直流回路的保护特性，在额定电流范围内可长期稳定工作，不会出现误熔断情况，当回路电流超过熔断阈值时，可在规定时间内快速切断回路，保护特性匹配车载启动回路、储能电池主回路等场景的保护需求，不会因短时启动大电流出现误动作。

　　建模过程中，对端子的安装孔位、腔体的扣合结构、内部熔体的排布空间都做了1:1的还原，所有配合面的公差都按照实际生产的装配要求做了预留，既可以用于配电系统的安装干涉校验，也可以作为同类保护元件选型时的结构参考，帮助结构设计人员在配电盒设计阶段提前确认安装空间、连接方式的匹配度，减少后期样机验证阶段的改模次数。

　　不同于小型插片式熔断器，这款螺栓固定式的产品额定电流覆盖范围更高，可承载数百安培的长期工作电流，因此在结构设计上更注重连接部位的载流能力，端子部分采用高导电率的铜质基材，外部做镀覆处理提升抗氧化能力，长期使用后接触电阻不会出现明显上升，可保证全生命周期内的载流稳定性。腔体部分采用耐高温、高强度的绝缘材质，即使在熔体熔断产生瞬时高温的情况下，也不会出现壳体开裂、碳化击穿的问题，保证熔断过程的安全性。

　　在实际选型应用中，设计人员可根据回路的额定工作电流、短路电流水平、安装空间尺寸匹配对应的规格，这款模型的结构尺寸可直接导入配电总成的装配文件中，模拟实际安装状态下与周边母排、绝缘件、壳体的间隙，确认螺栓锁紧时的操作空间是否充足，避免出现安装干涉、工具无法到达锁紧位的问题。同时模型还原了产品的实际外形轮廓，也可用于配电系统的散热仿真分析，确认长期大电流工作状态下，熔断器表面的温度场分布是否在合理范围内，是否会对周边的温度敏感元件造成影响。
