52mm规格电机安装固定支座结构

　　在小型自动化传动模组、桌面级数控加工设备、轻型输送单元的搭建过程中，动力端的固定可靠性直接决定整套传动系统的运行精度与寿命，这款适配52mm外径电机的安装支座，正是针对这类紧凑安装场景设计的动力固定构件。从实际装配场景来看，这类支座常被用在铝型材搭建的小型设备框架上，承担电机输出轴与传动机构的同轴度定位作用，避免电机运行时因径向受力产生偏移，导致同步带跳齿、联轴器偏心磨损或是传动异响等常见工程问题。

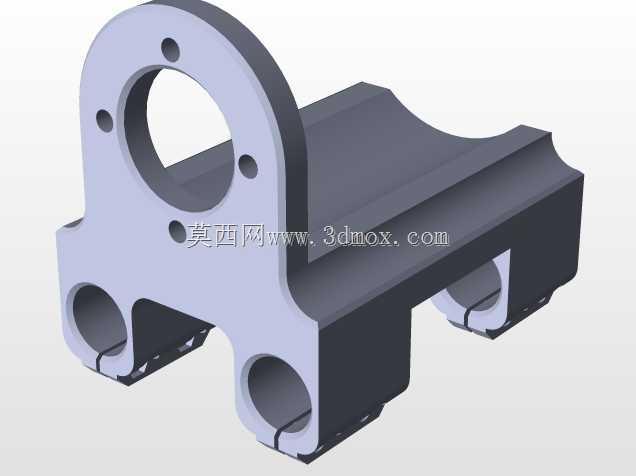

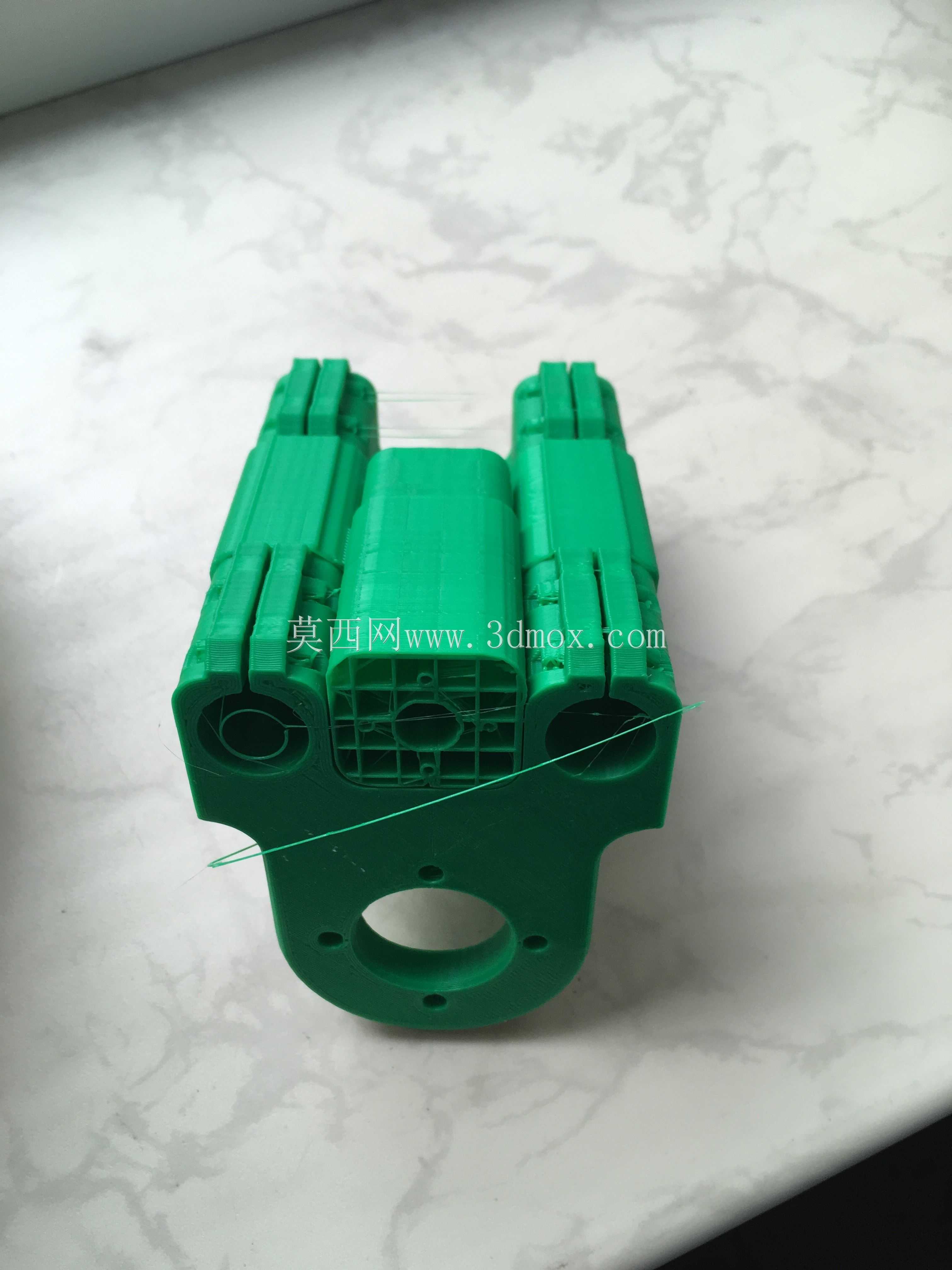

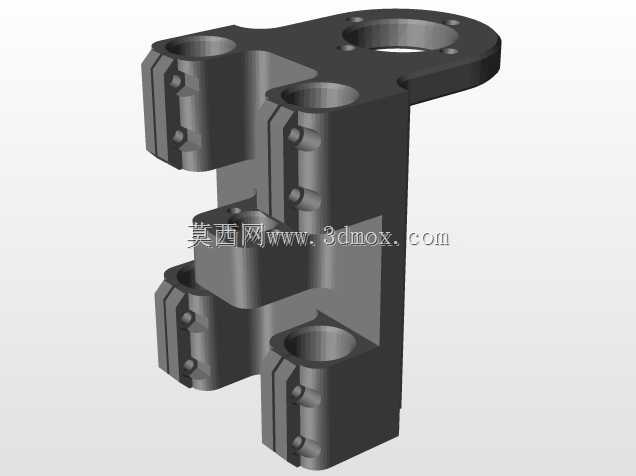

　　设计上优先考虑了安装边界的适配性，主体承托部分采用一体化铣削成型的结构逻辑，没有多余的拼接接缝，从根源上减少装配累积误差。正对电机输出方向的法兰面设置了居中的大直径通孔，刚好容纳52mm外径电机的前端定位止口，周围均匀分布的四个安装孔位，匹配常规同规格电机的端盖固定孔距，安装时无需额外加工转接板，电机可以直接嵌入定位后锁付螺丝，能有效保证电机轴与后续传动部件的同轴度。支座下部延伸出的两个平行支脚，分别设置了同轴的光孔，这部分结构是用来和设备的安装基座做铰接或是穿轴固定的，支脚的间距经过匹配计算，刚好适配常用规格的铝型材槽宽，安装时可以直接卡在型材安装面上，配合T型螺栓就能快速完成位置调整与锁死，不需要额外设计定制的转接底座。

　　从受力角度考量，支座的法兰面与下部支脚之间做了渐变式的加厚过渡，没有出现直角应力集中的结构，电机运行时产生的径向扭矩与轴向振动，可以通过这个过渡结构均匀分散到两个支脚的安装面上，避免长期运行后法兰面出现形变，导致电机轴偏斜。法兰面上额外设置的定位小孔，既可以作为电机安装时的对位基准，也能在需要的时候加装防转销钉，应对大扭矩输出场景下的螺丝松动问题。两个支脚的下端都做了窄缝开槽设计，当穿入固定轴完成位置调整后，锁紧螺丝可以让支脚产生微小的弹性形变，抱紧穿过的固定轴，既可以实现安装角度的灵活调整，也能保证锁付后的连接刚性，不会因为设备运行的振动出现位置滑移。

　　实际选型使用时需要注意，这款支座的安装边界完全围绕52mm外径的标准电机设计，法兰面的止口深度刚好覆盖电机前端的定位凸台长度，安装后电机的端面与法兰面可以完全贴合，不会出现悬空或是顶死的情况。下部支脚的光孔中心到法兰面的距离经过精准核算，安装后电机轴的中心高刚好匹配常规20系列、30系列铝型材搭建的传动模组高度，不需要额外调整垫片来补偿中心高误差，能大幅减少现场装配的调整工作量。整个构件的外形没有多余的突出结构，在紧凑的设备内部安装时不会和周边的走线、传动部件产生干涉，两侧的平整面也可以作为安装传感器、限位挡片的基准面，拓展使用场景。

　　不同于市面上常见的拼接式电机固定支架，这款一体化结构的支座在长期承受电机启停的冲击载荷时，不会出现拼接面松动的问题，尤其适合频繁正反转、启停节奏快的小型自动化设备使用，比如小型皮带输送线的驱动端固定、桌面雕刻机的主轴电机固定、小型分拣机构的动力端安装等场景，都能通过这个支座快速完成动力单元的定位安装，有效缩短设备的装配调试周期，降低因固定结构设计不合理带来的后期维护成本。
