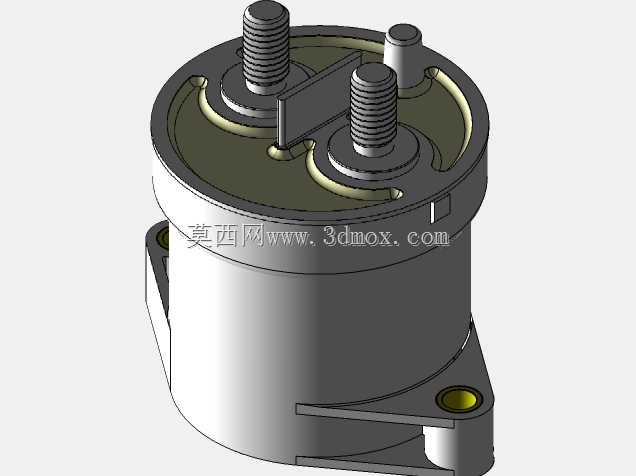

这款直流接触器的结构设计,核心围绕高压回路的通断可靠性展开,在新能源高压配电场景、通讯基站后备电源回路、工业直流供电系统中,这类器件承担着负载接通与分断的核心功能,区别于普通低压继电器,其灭弧结构、载流端子的设计直接决定了大电流工况下的工作寿命。从结构布局来看,主体采用圆柱密封腔体设计,顶部伸出的两个螺纹接线柱为主回路载流端,螺纹规格适配常规大电流接线端子的压接需求,柱体根部做了台阶限位结构,避免接线锁紧时端子转动带动内部触点移位,接线柱周边的环形凸台既做了爬电距离延伸,也能在灌封密封胶时形成定位挡边,减少胶层应力对内部瓷封组件的挤压。侧面伸出的安装支耳带通孔,属于标准的法兰式安装结构,安装孔的中心距、
孔径尺寸匹配行业通用的安装位尺寸,支耳与主体外壳的衔接处做了加厚过渡,避免车辆、基站等存在振动的工况下出现安装脚断裂的问题,安装面的平面度公差控制在0.1mm以内,保证装配后接触器与安装面板贴合紧密,不会因间隙产生额外的振动应力。内部的触点组件采用直动式布局,驱动线圈内置在腔体下部,通电后产生的电磁力带动动触点桥完成闭合,触点接触面采用银合金材质,降低接触电阻的同时提升抗熔焊性能,无省煤器的结构版本省去了辅助灭弧的额外气室,整体体积更紧凑,适配对安装空间有严格限制的配电场景。腔体内部充有惰性保护气体,分断大电流时能够快速冷却电弧,避免触点烧蚀,外壳采用高强度工程塑料与金属基座组合的结构,上部的绝缘基座承担接线柱的绝缘支撑功能,
下部金属外壳提供足够的结构强度,同时兼顾电磁屏蔽效果,避免线圈驱动时的电磁干扰影响周边弱电元件。在设计过程中,重点考量了载流路径的温升控制,两个主接线柱的导电杆直接与内部静触点连接,中间无额外转接结构,减少了接触节点的发热源,导电杆的截面积经过载流密度校核,长期满负载工作时温升不会超过绝缘材料的耐温阈值。顶部的两个极柱之间设置了绝缘隔弧板,直接插入腔体内部的隔弧槽中,将两个主触点的分断区域物理隔开,避免分断时电弧跨接造成极间短路,隔弧板的高度、厚度经过电场仿真校核,在额定高压下不会出现沿面击穿问题。侧面预留的小凸台为线圈驱动引脚的定位结构,引脚间距适配标准接插件,方便生产时的线束快速插接,引脚根部做了密封处理,
达到整机的防护等级要求。这类接触器在实际选型应用中,需要匹配回路的额定电压、额定电流参数,同时关注其吸合电压、释放电压范围是否匹配控制回路的供电等级,安装时需要保证接线端子的锁紧扭矩在推荐范围内,扭矩过大会造成接线柱变形损坏内部密封结构,扭矩过小则会导致接触电阻过大引发发热问题。在通讯基站的后备电源系统中,这类器件通常安装在电池组与负载之间的主回路上,承担电源投入、故障切断的功能,在出现回路过流、短路故障时,能够快速分断切断电源,保护后端的通讯设备不受损坏;在新能源车辆的高压配电盒中,这类接触器也可用于辅助回路的通断控制,比如空调压缩机、车载充电机的供电回路控制,紧凑的结构能够节省配电盒内部的安装空间,密封式的结构也能适应车载工况下的温湿度变化、粉尘振动等恶劣环境。建模过程中对所有配合尺寸都做了公差匹配,比如外壳与绝缘基座的配合采用过盈定位加胶接的结构,保证密封可靠性,动触点桥的运动行程预留了足够的超程距离,保证触点磨损后仍能保持足够的接触压力,复位弹簧的刚度经过匹配计算,保证线圈断电后触点能够快速可靠分断,不会出现粘连延迟的问题。
