iPower GBM4108H-120T扁平万向节电机结构

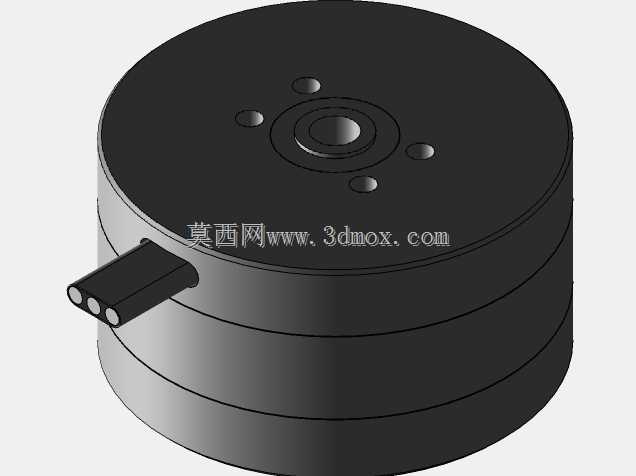

　　这款扁平结构的万向节电机，最初是为机载云台增稳场景做的结构适配设计，核心解决小安装空间内的双轴角度调整与动力输出问题，在小型光电吊舱、手持防抖云台、轻量化机器人关节、精密转台工位上都有成熟的应用空间。从结构设计逻辑来看，采用大直径扁平定子布局，是为了在有限的轴向厚度内获得更大的扭矩输出常数，同等扭矩输出下，大直径电机的轴向尺寸可以比同功率常规圆柱电机压缩40%以上，这对于对安装厚度敏感的机载、便携设备来说是核心选型优势。电机本体采用分层叠压的壳体结构，外壳做了阳极氧化的哑光黑处理，一方面是提升金属壳体的散热效率，另一方面避免光滑金属表面的反光对光学类负载造成杂光干扰，这也是光电类配套电机的常规表面处理要求。出线端采用侧出的三线布局，

　　出线位置做了应力释放的凸台结构，避免设备在反复回转过程中线缆根部出现弯折疲劳断裂，出线方向平行于电机安装端面，不会额外占用轴向安装空间，适配紧凑堆叠的设备内部布局。上端面的四个安装孔采用等圆周分布设计，安装孔位的节圆尺寸与主流同级别云台负载安装孔位通用，不需要额外做转接板就可以直接固定负载端的万向节支架，中心的中空轴结构可以让负载端的线缆从电机中心穿过，避免设备回转过程中线缆缠绕拉扯，这也是万向节类电机区别于常规固定轴电机的核心结构特征。从安装边界来看，电机的总轴向厚度控制在极小的范围内，外径尺寸适配120T级别的云台负载能力，安装端面的平面度公差控制在0.02mm以内，保证负载安装后不会出现端面跳动影响回转精度，

　　转子与定子之间的气隙均匀度控制在0.1mm以内，保证低速回转时的扭矩波动控制在极低水平，避免增稳场景下出现抖动卡顿。在实际功能特性上，这款电机采用外转子结构设计，转子壳体直接作为回转输出端，不需要额外搭配减速齿轮组，就可以获得较低的输出转速和足够的保持扭矩，从根源上避免了齿轮传动带来的回程间隙和传动噪音，这对于需要高精度角度控制、静音运行的场景来说是核心优势，比如影视拍摄用的手持云台、室内巡检机器人的视觉转台，都对传动间隙和运行噪音有极高要求，无齿轮直驱的结构刚好匹配这类需求。设计过程中特意将电机的出线端做了圆角过渡处理，避免安装时锐边割伤线缆绝缘层，端盖的固定螺丝采用沉头设计，螺丝端面不高出电机安装平面，

　　不会在堆叠安装时和相邻结构件产生干涉。在设备选型适配时，需要注意这款电机的径向负载能力是针对万向节摆动场景设计的，不适合承受大的轴向冲击负载，安装时要保证负载的重心尽量落在电机回转轴线上，避免偏载造成轴承过早磨损，影响回转精度和使用寿命。电机的轴承采用深沟球轴承配对安装，可承受一定的径向力和双向轴向力，满足万向节往复摆动的工况需求，不需要额外添加外置支撑轴承就可以直接挂载适配重量范围内的负载。从结构建模的细节来看，模型还原了电机本体的叠片分层特征、安装孔位的沉头结构、出线端的应力释放结构、中心轴的定位台阶，所有安装尺寸都按照实物的实际装配公差做了还原，在做整机结构设计时可以直接调用这个模型做装配干涉检查，不需要重新测绘外形尺寸，能够大幅缩短结构设计阶段的测绘周期，尤其是做多轴云台的结构堆叠时，可以直接根据这个电机的外形尺寸规划相邻轴系的安装空间，避免后期打样时出现结构干涉问题。
