方形法兰安装式步进电机结构设计

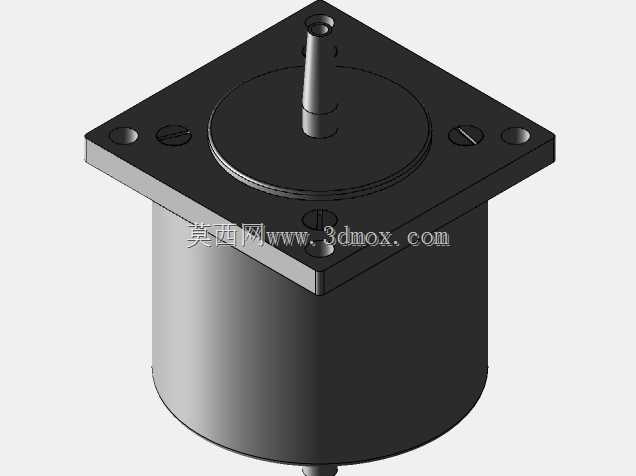

　　这款步进电机采用方形法兰安装结构，主体为圆柱型机身搭配方形安装法兰盘，输出轴从法兰中心位置伸出，整体结构紧凑，适配各类需要精准角位移控制的机电设备安装场景。从实际工程应用来看，这类步进电机常被用在小型自动化设备的进给机构、3D打印设备的运动轴驱动、小型传送带的位置控制、精密检测仪器的工位切换机构中，依靠脉冲信号实现精准的步距角输出，不需要额外的位置反馈元件就能完成开环状态下的位置控制，大幅简化设备的电控系统架构。

　　从结构设计思路来看，方形法兰的四个角预留了沉头安装孔位，安装时可以直接从法兰正面穿入螺栓固定在设备的安装立板或者安装座上，沉孔设计能够让螺栓头完全沉入法兰平面内，不会额外占用轴向安装空间，也避免螺栓头突出干涉输出轴连接的传动件。法兰盘与圆柱机身采用同轴过渡设计，法兰端面加工有定位止口，安装时止口可以嵌入设备安装板的对应定位孔内，保证电机输出轴与设备传动机构的同轴度，减少安装偏心带来的轴系振动、轴承磨损问题。输出轴采用单出轴设计，轴端为光轴结构，可搭配联轴器、同步带轮、小型齿轮等传动件，轴身的同轴度公差控制在合理范围内，保证高速运转时的动平衡表现。

　　法兰盘表面预留了两个一字槽结构，实际装配时可以借助工具卡入槽内辅助调整电机安装角度，也可作为拆卸时的着力点，避免敲击电机外壳造成机身变形或者内部磁钢移位。机身圆柱部分为定子组件的封装外壳，外壳采用金属材质，既可以保护内部的定子绕组、转子磁钢结构，也能通过金属外壳向外散发绕组工作时产生的热量，避免长时间运行出现过热退磁问题。从安装边界来看，方形法兰的对角线尺寸小于机身圆柱直径的1.2倍，安装时不需要在设备板件上预留过大的避让空间，法兰厚度控制在合理范围，能够在保证安装强度的前提下尽可能压缩电机的轴向总长度，适配安装空间局促的小型设备内部布局。

　　在功能特性层面，这类步进电机依靠电磁感应原理将电脉冲信号转化为对应的角位移，每接收到一个脉冲信号就会转动一个固定的步距角，通过控制脉冲的数量就能精准控制输出轴的转动角度，控制脉冲的频率则可以调整电机的转动转速，在低速运行状态下能够输出较大的扭矩，不需要搭配减速箱就能直接驱动轻载机构，适合短距离、高频次的点位运动场景。设计时充分考虑了实际装配的便利性，法兰上的安装孔位采用对称分布设计，不管是水平安装还是垂直安装都能找到对应的固定孔位，输出轴的中心高度与法兰安装面保持固定的尺寸公差，设计配套传动机构时可以直接按照标准尺寸进行布局，不需要额外做适配调整。

　　从实际选型适配的角度来看，这类结构的步进电机对安装面的平面度要求不高，只要安装板的平面度公差在常规机加工精度范围内，就能保证电机安装后不会出现机身倾斜的问题，法兰上的沉头孔深度经过精准设计，螺栓锁紧后不会顶到电机内部的端盖结构，避免螺栓过紧造成端盖变形挤压内部轴承。电机的出线方向可以根据实际安装需求调整，不会与周边的结构件产生干涉，机身圆柱表面没有突出的结构，安装时可以在机身外围加装散热抱箍，进一步提升长时间高负载运行下的散热能力。整体结构没有多余的冗余设计，所有外部结构都服务于安装固定、动力输出、散热防护的实际功能需求，没有为了外观增加不必要的装饰结构，完全符合工业级传动元件的设计逻辑，能够适配各类工业场景下的长期稳定运行需求。
