嵌入式1.8英寸TFT液晶显示模组结构

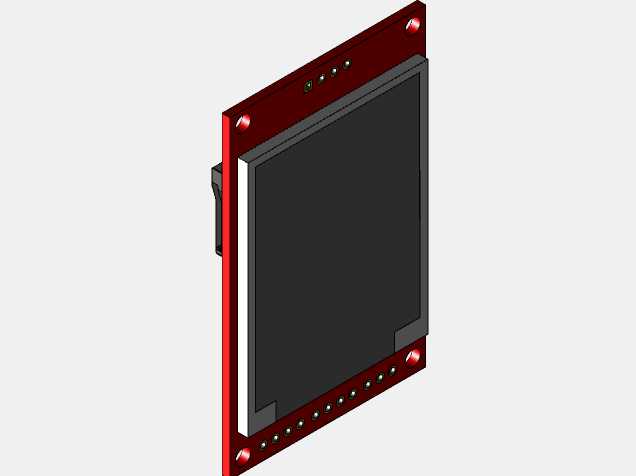

这款1.8英寸TFT显示模组是面向小型嵌入式设备开发的可视化交互组件，广泛应用在手持检测仪器、小型工控终端、智能穿戴外设、桌面迷你设备、开源硬件开发板配套显示场景中，承担设备运行参数展示、交互菜单呈现、状态信息反馈、简单图形化界面输出的核心作用，能够在紧凑的设备空间内为用户提供清晰的视觉信息传递通道，解决小型化电子设备无可视化输出、交互逻辑不直观的痛点。从功能特性来看，这款显示模组采用主动式TFT液晶驱动方案，相比同尺寸段码屏、OLED屏具备更高的色彩一致性与更长的持续点亮寿命，屏幕正面做了窄边框防护设计，边缘的黑色限位胶条既可以缓冲装配过程中的挤压应力，也能遮挡屏幕边缘的非显示区域，避免漏光影响视觉观感。模组背面的红色PCB基板集成了驱动电路与排针接口，沿基板下边缘排布的焊盘引脚采用等间距设计，可直接对应主流开发板的插接接口，无需额外转接即可完成电气连接，基板上下两端预留的金属化安装孔位，能够通过M2规格螺丝直接固定在设备壳体的内部安装柱上，装配容错空间充足，即使是小批量手工组装也能快速完成定位固定。在设计思路上，这款模组优先平衡了小型化需求与装配便利性，整体厚度控制在极低范围内，屏幕本体与PCB基板采用叠层装配结构，屏幕通过柔性排线与基板连接，侧面预留的排线弯折空间可以避免装配时排线被壳体挤压造成接触不良。基板上边缘排布的小型贴片元件是背光驱动与电源滤波电路，布局紧凑且避开了安装孔位与插接区域，不会在装配时与壳体加强筋产生结构干涉。从安装边界来看，模组整体外形为规整矩形，四个边角做了小圆弧倒角处理，不会在装入壳体时刮伤内壁涂层，屏幕显示区域居中布置，对应壳体开窗位置时无需额外调整偏移量，外围的PCB边框宽度均匀，可配合泡棉胶圈实现屏幕与壳体之间的防尘密封，适配IP54左右的设备防护等级需求。这款模组的结构设计充分考虑了嵌入式设备的装配痛点，既保证了显示功能的稳定实现，也尽可能压缩了占用的内部空间，能够适配各类对体积有严格限制的小型电子设备开发需求，在保证结构强度的前提下简化了装配流程，降低了整机的组装难度。
