车辆传动用单片干式摩擦离合结构

　　在商用车与家用轿车的传动系统布局中，这类单片摩擦离合结构是衔接发动机动力输出端与变速箱输入轴的核心部件，日常行驶里的起步平顺性、换挡冲击控制、怠速动力切断都依赖这套结构的可靠工作。不同于多片式离合多用于大扭矩重载工况的设计取向，单片结构的径向布置空间更充裕，摩擦副的有效接触面积能在常规乘用车、轻中型卡车的扭矩传递需求下，兼顾散热效率与结构紧凑性，不需要额外布设油冷回路，依靠行驶过程中的流经壳体的气流就能带走滑磨产生的热量，后期维护拆解的复杂度也更低。

　　从实际装车的功能逻辑来看，这套结构的核心作用是在车辆静止启动时，通过摩擦片的逐步压紧实现发动机与传动系统的软接合，避免动力硬连接带来的传动系冲击甚至发动机熄火；换挡过程中快速切断动力传递，保证变速箱齿轮副在转速同步的状态下完成啮合，减少打齿风险；当车辆遇到传动系载荷突增的极端工况时，摩擦副可以通过可控的打滑吸收冲击载荷，保护后端齿轮、传动轴等刚性部件不会因为瞬时过载出现断裂损坏。

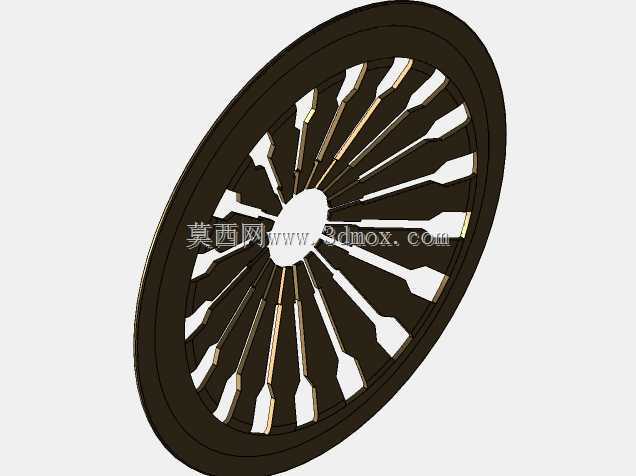

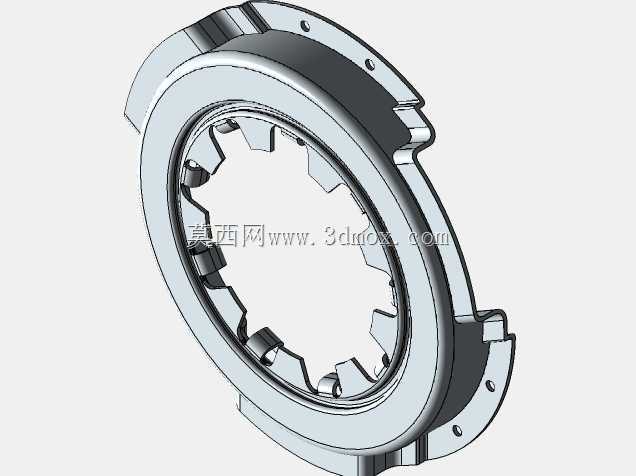

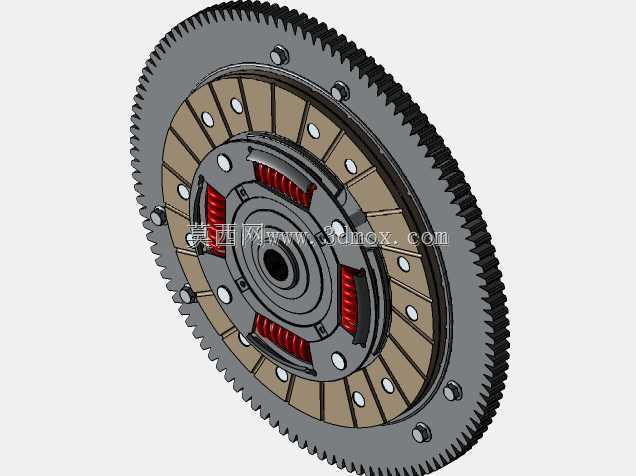

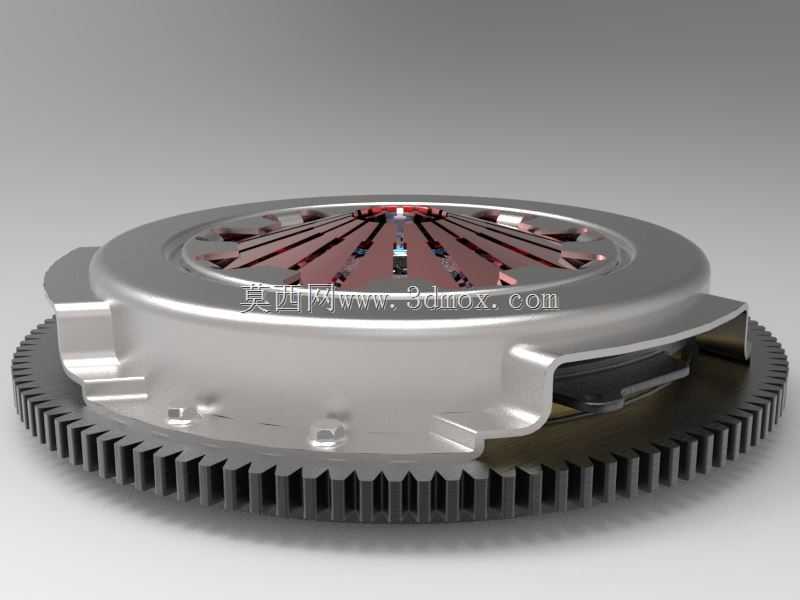

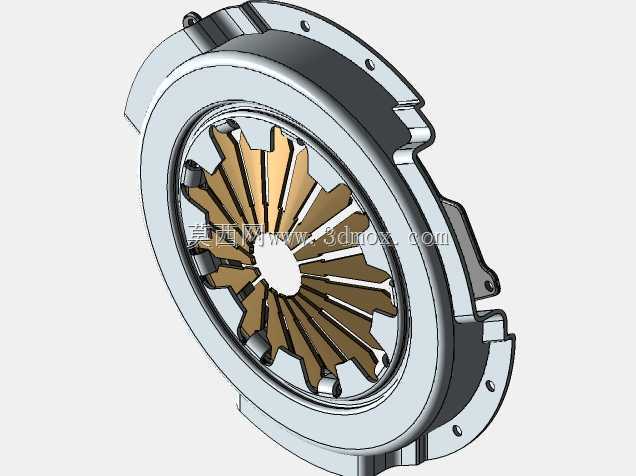

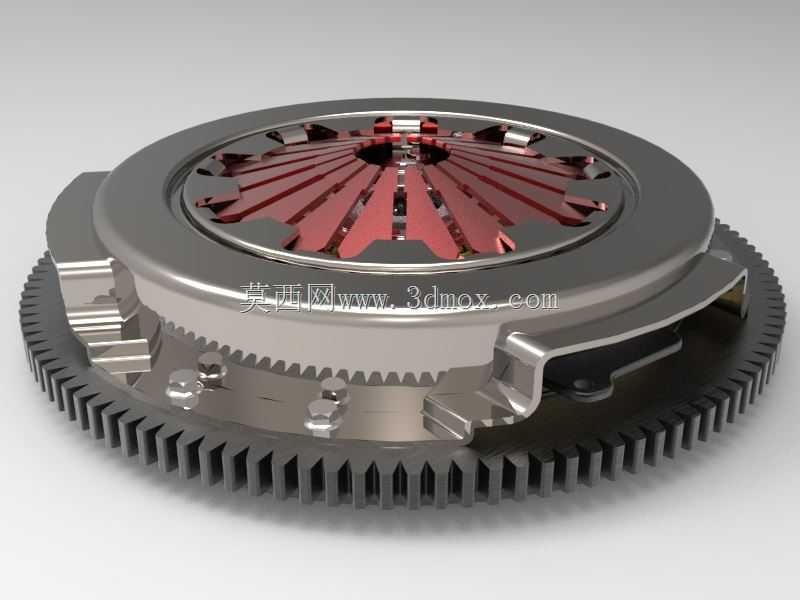

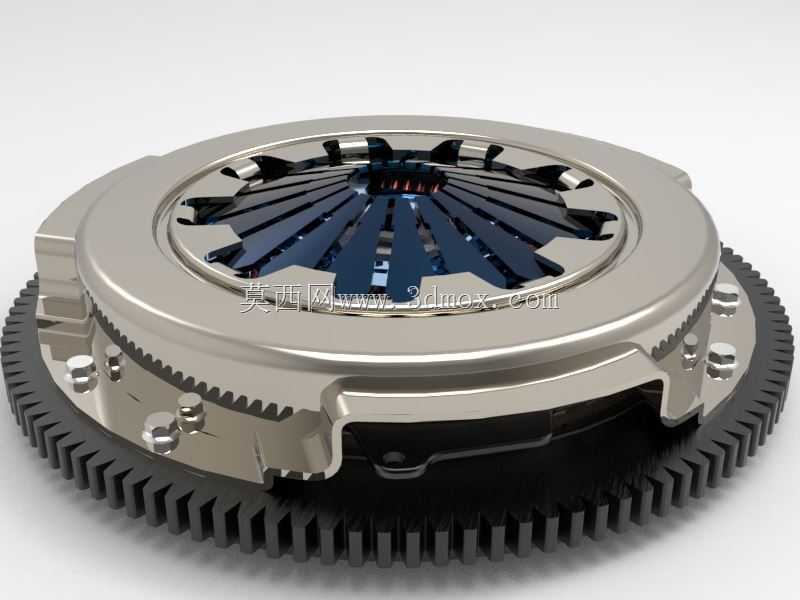

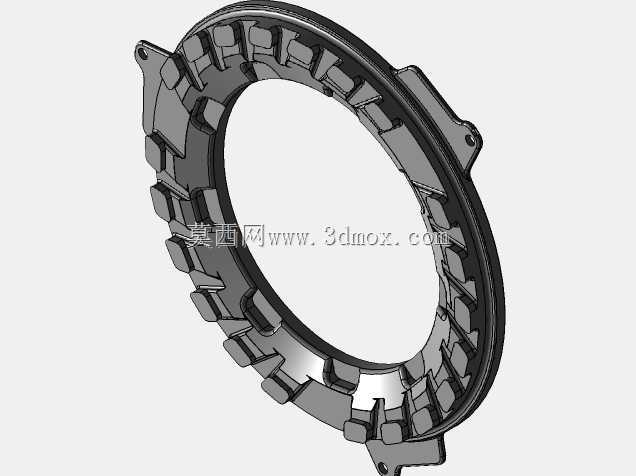

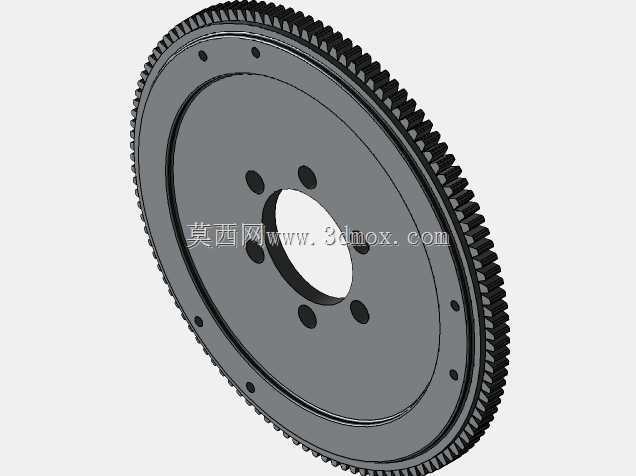

　　设计层面首先要匹配发动机的最大输出扭矩，确定摩擦片的有效摩擦半径、摩擦材料的摩擦系数与压紧弹簧的载荷曲线——膜片弹簧作为压紧元件的布置，相比传统螺旋弹簧结构，能在更小的轴向空间内提供更均匀的压紧力，同时在摩擦片出现正常磨损后，压紧力的衰减幅度更小，能延长离合总成的维护周期。压盘与飞轮的配合端面需要保证足够的平面度与表面粗糙度，避免局部接触导致的摩擦片偏磨、接合抖动问题；外圈集成的传动齿圈需要和启动电机的驱动齿轮模数匹配，齿部的淬火硬度要满足频繁启动啮合的耐磨要求，同时齿圈与飞轮本体的过盈配合量要经过计算，避免高温工况下出现配合松脱。

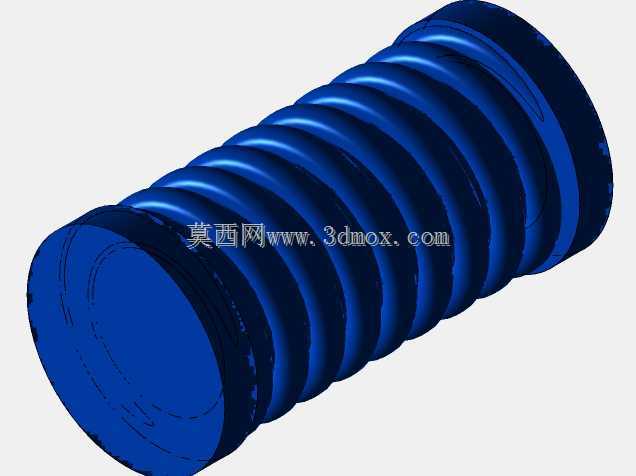

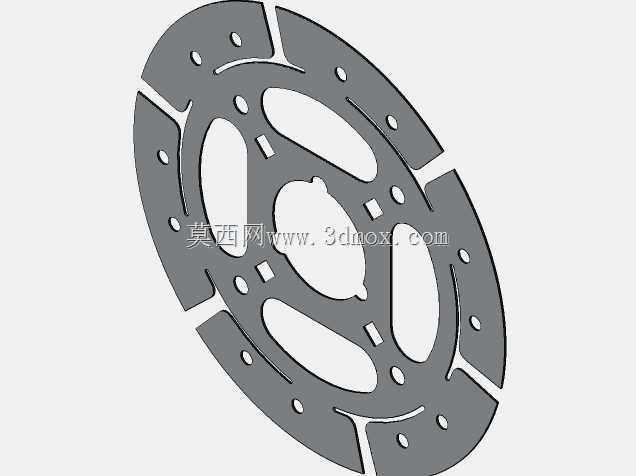

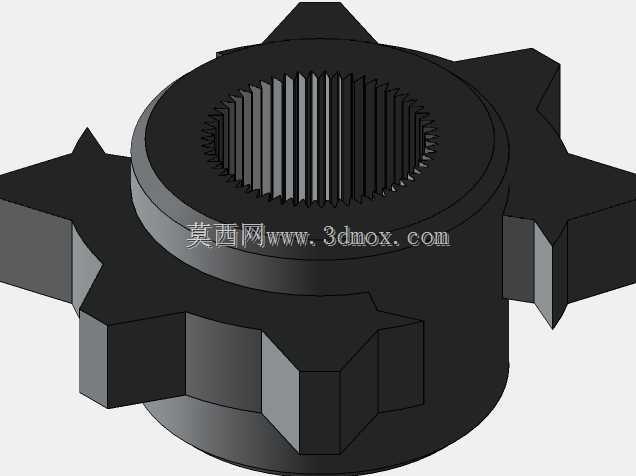

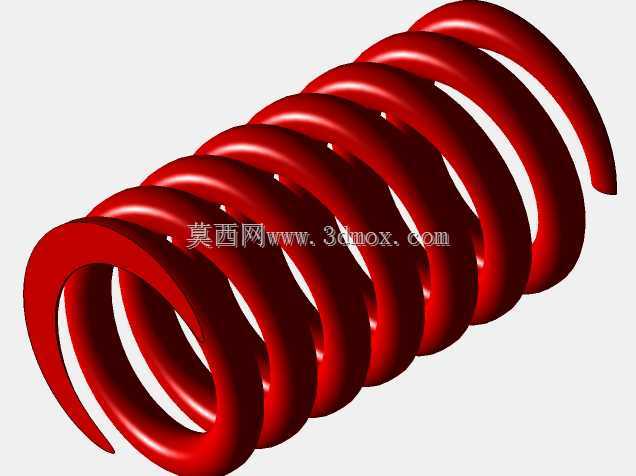

　　安装边界上，总成的轴向尺寸需要匹配发动机缸体与变速箱壳体之间的预留安装空间，输入轴花键的参数要和变速箱一轴完全适配，保证离合片在花键轴上能自由轴向滑动无卡滞；分离轴承的作用位置要对准膜片弹簧的分离指端，预留合适的自由行程，既避免正常接合状态下分离轴承长期跟转磨损，也保证踩下离合踏板时能彻底分离，避免出现带挡滑行时的离合半联动烧片问题。摩擦片上的缓冲弹簧布设，是为了吸收动力接合瞬间的扭转振动，减少传动系的共振异响，弹簧的刚度匹配需要结合整车的动力总成悬置特性做调校，避免低速工况下出现传动系抖动。

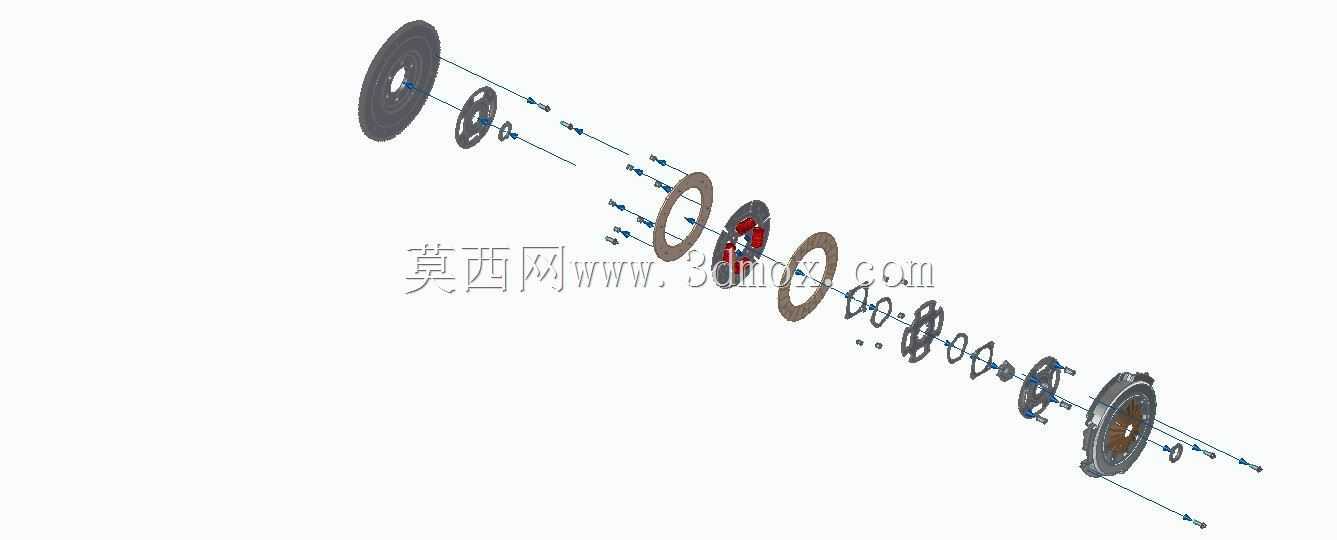

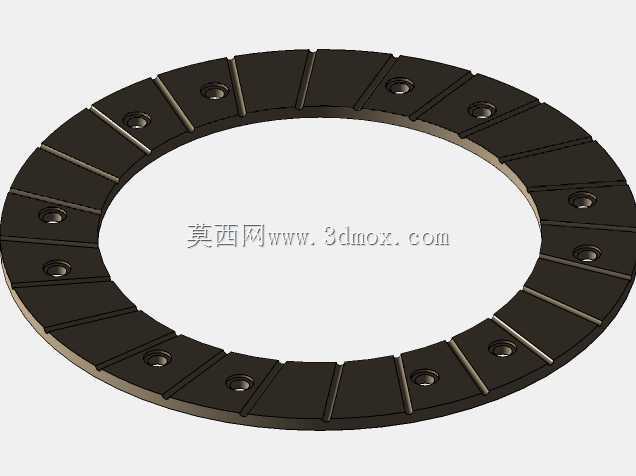

　　日常工程选型中，这类单片干式离合的适配范围覆盖了大部分排量的家用轿车、轻卡以及城市公交车型，相比湿式多片离合，它的传动效率更高，结构更简单，维修更换的成本更低，在没有极端大扭矩输出需求的民用车辆领域，是性价比与可靠性平衡的最优选择。建模过程中需要重点关注摩擦片的铆钉连接位置、膜片弹簧的成型曲面、压盘的散热筋结构，这些细节不仅影响外观还原度，更直接决定了后续做运动仿真、干涉检查时的结果准确性，比如分离行程中压盘的位移量是否足够，膜片弹簧变形时是否会和周边部件出现运动干涉，摩擦片磨损到极限厚度时压紧力的变化是否在设计允许范围内，这些都是结构设计阶段需要反复校核的核心点。
