船用法兰式SDNR截止止回阀结构设计

做船用管路系统选型和三维建模的工程师，对SDNR类截止止回阀不会陌生，这类阀件的核心作用是在管路介质正向流动时可通过手轮调节开度控制流量，一旦介质出现逆流趋势，阀瓣会在介质压力和自重作用下快速落座切断通路，避免逆流对泵组、压载舱等核心设备造成冲击，尤其适配船舶压载系统、货油泵输送管路这类对逆流防护要求极高的场景，和普通截止阀相比，它的阀瓣并未与阀杆做刚性连接，阀杆仅起到引导阀瓣升降轨迹、限制最大开启高度的作用，不存在阀杆带动阀瓣强制密封的结构，这也是它能同时实现截止调节和止回功能的核心设计逻辑。

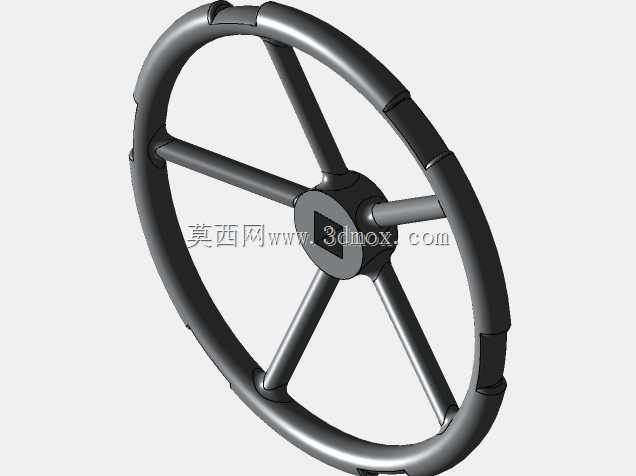

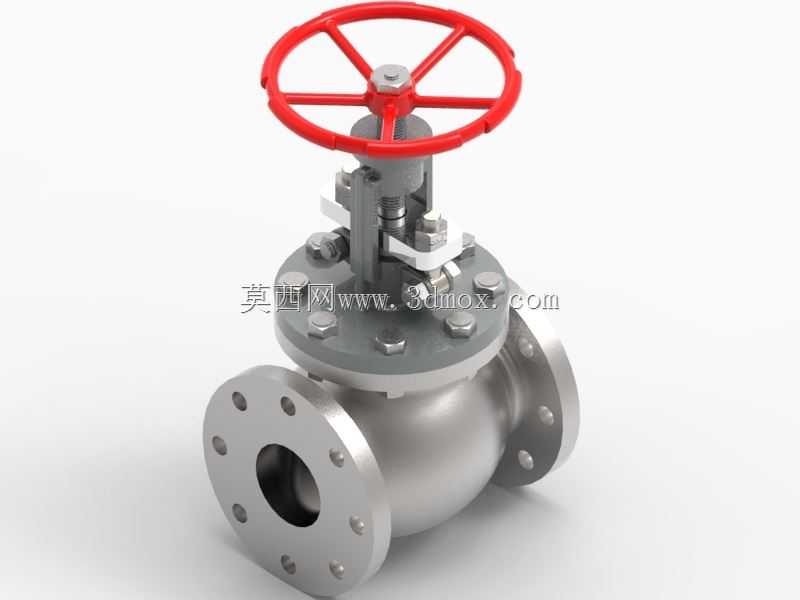

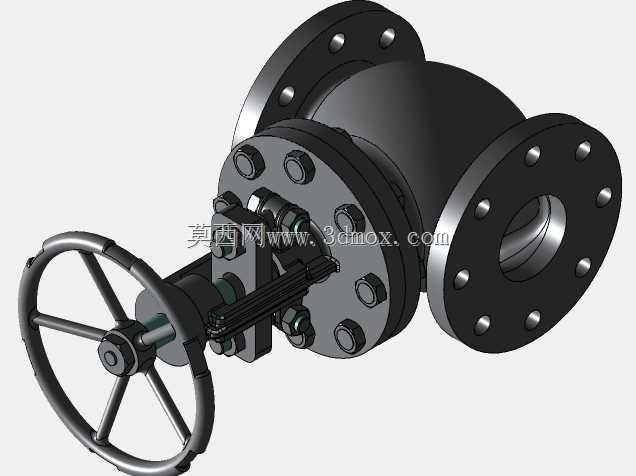

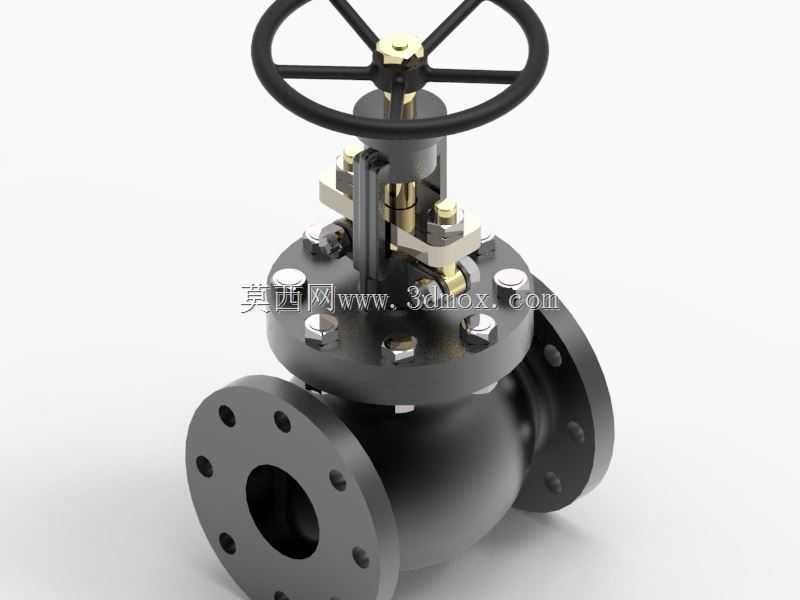

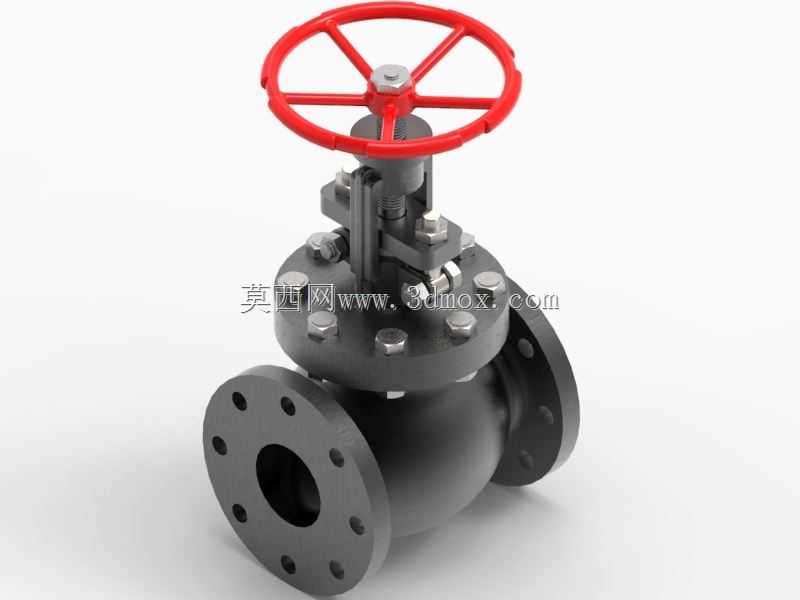

建模初期先梳理安装边界参数，法兰连接端的尺寸严格匹配船用法兰通径标准，螺栓孔的分布圆直径、孔径、孔数都对应公称压力下的规范要求，确保模型导入管路装配体时能直接和对应通径的法兰、管路完成配合，不会出现安装错位问题。整体外形采用流线型的中腔结构，降低介质流经阀腔时的阻力损失，手轮部分特意做了切口式的抓握结构，相比普通圆形轮缘，在船舶机舱这类空间狭窄、操作人员常戴防护手套的场景下，操作时的摩擦力更大，开关调节时不容易打滑。

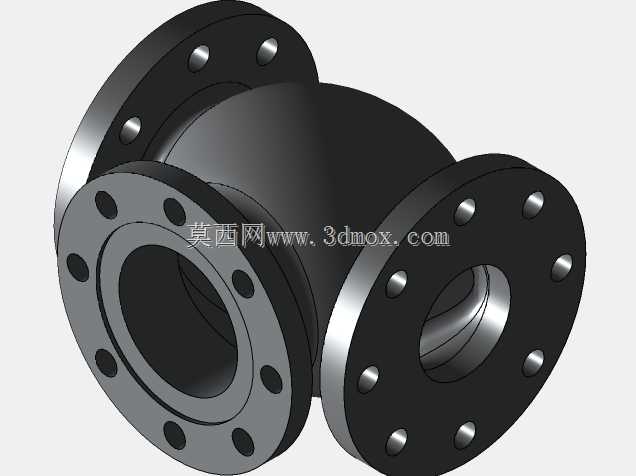

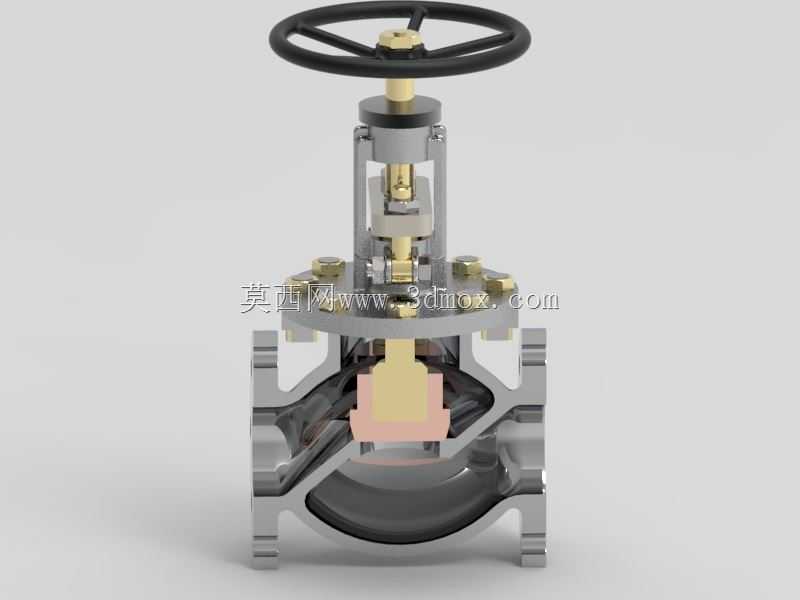

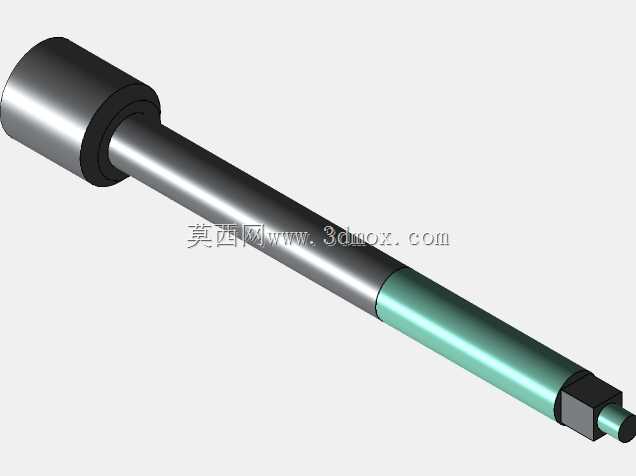

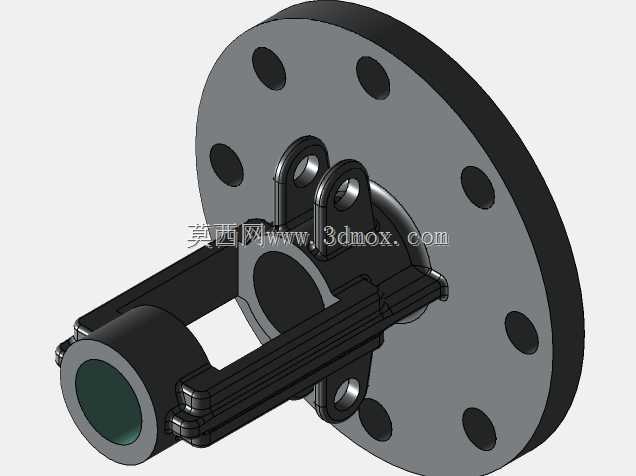

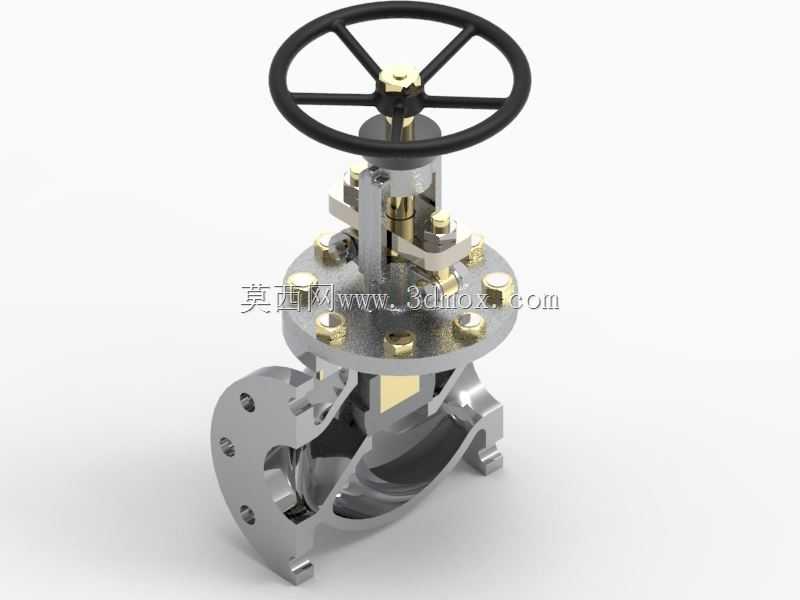

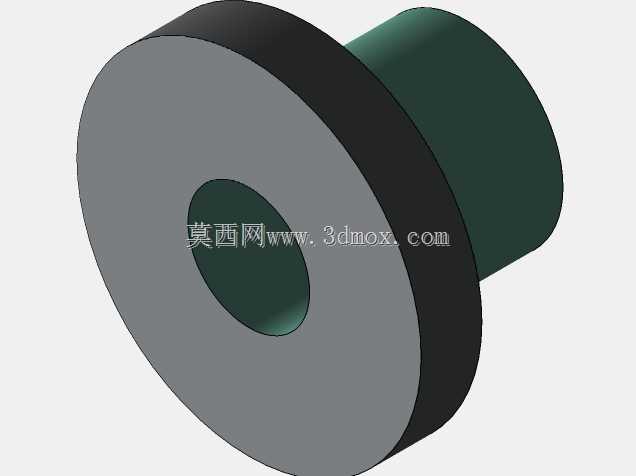

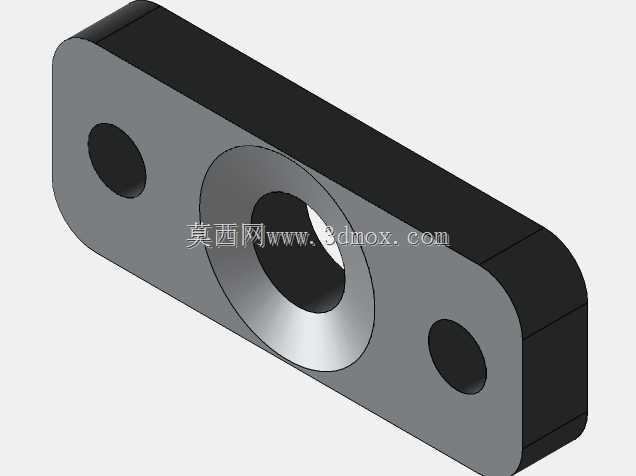

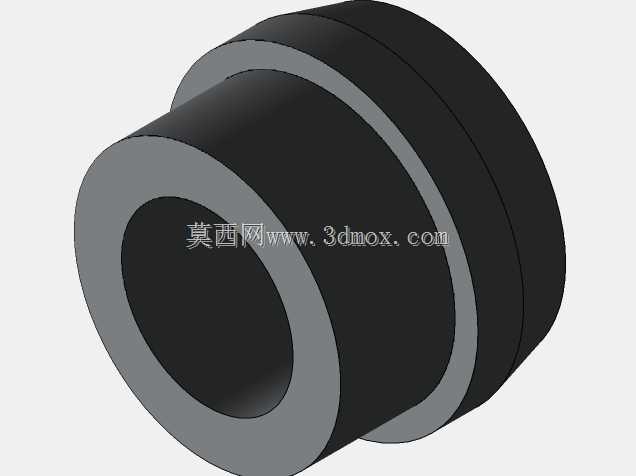

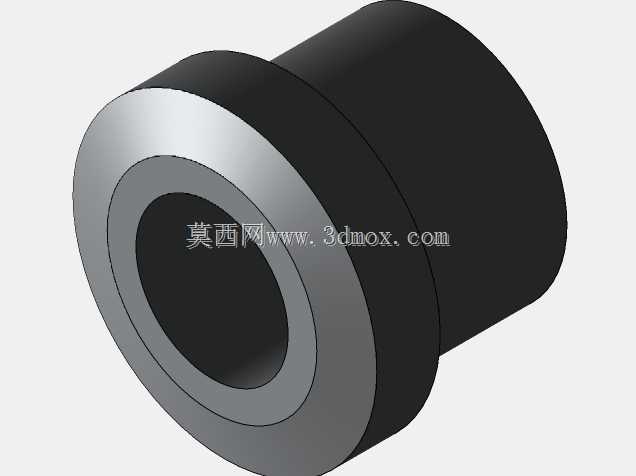

建模时先从阀体部分开始，绘制法兰端的截面草图旋转出主体流道，再拉伸切除出螺栓过孔、中腔密封面的安装槽，阀瓣部分单独做零件建模，密封面堆焊结构的尺寸预留了加工余量，和阀座密封面的配合角度做了1:20的锥度适配，保证关闭时的密封比压符合船级社规范要求。阀杆部分只做导向段的配合公差，和阀瓣的接触位置预留了0.2-0.3mm的活动间隙，避免阀杆卡滞影响阀瓣的自由落座。中法兰的连接螺栓、螺母按标准件库调用，填料函部分的填料压盖、填料垫的尺寸都对应阀杆直径做匹配，保证装配后填料的压缩量在合理区间，不会出现外漏问题。

装配完成后做运动仿真验证，模拟阀杆全行程升降时阀瓣的活动轨迹，确认阀瓣在最大开启位置时不会和阀腔内壁发生干涉，逆流工况下阀瓣能顺着阀杆导向顺利落到阀座上，不会出现卡阻、偏斜的问题。手轮的安装高度和轮缘直径也做了操作空间校核，保证在管路周边预留常规操作空间的前提下，人员可以顺利完成开关调节动作，不会被周边管路、支架阻挡。这类阀件在船用管路里属于核心安全配件，建模时所有配合尺寸都要严格对应行业规范，不能随意改动安装边界，否则后续生产、安装环节会出现适配问题。
