工字钢梁力学性能有限元分析仿真模型

　　在建筑结构、重型装备支撑、大跨度厂房桁架、桥梁承重体系等工程场景中，工字钢梁是应用范围极广的承重构件，其截面形式的设计逻辑始终围绕材料利用率最大化展开——在同等材料用量的前提下，通过将更多材料布置在远离中性轴的上下翼缘位置，大幅提升截面的抗弯惯性矩，从而在承受竖向弯曲载荷时获得更优的应力分布表现，降低结构整体形变。本次仿真分析的核心目的，就是通过直观的应力云图与形变数据，验证工字截面相较于等截面积方形截面的抗弯性能优势，为结构选型阶段的方案对比提供可视化的力学参考。

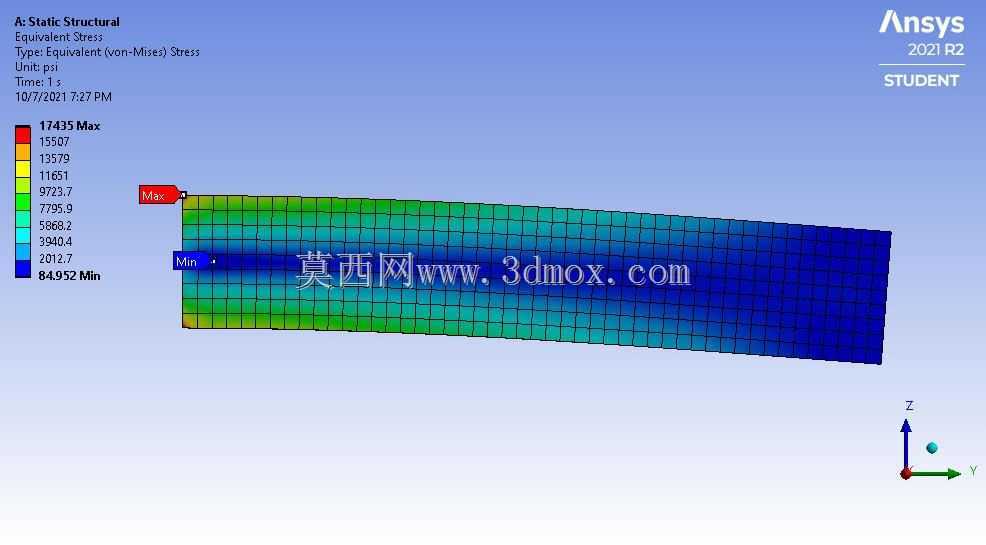

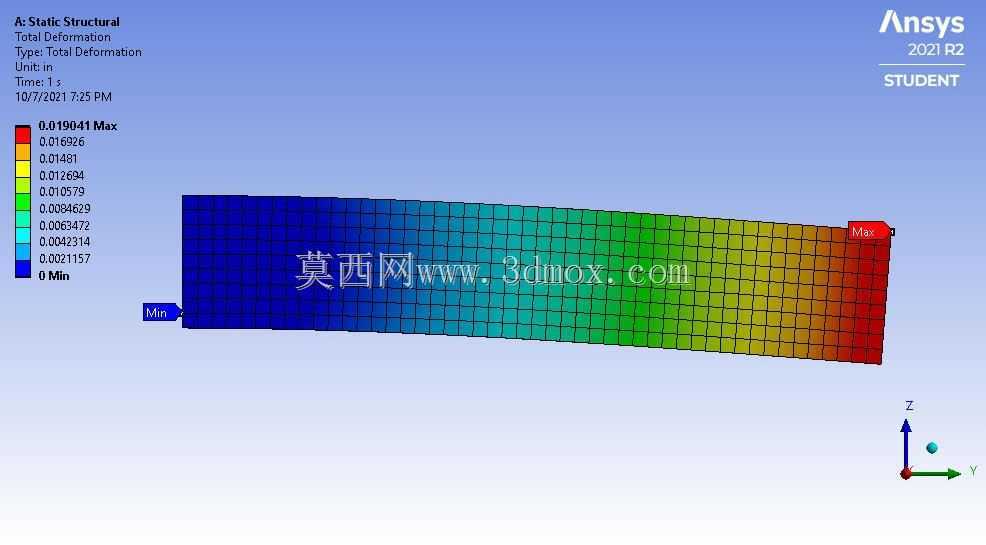

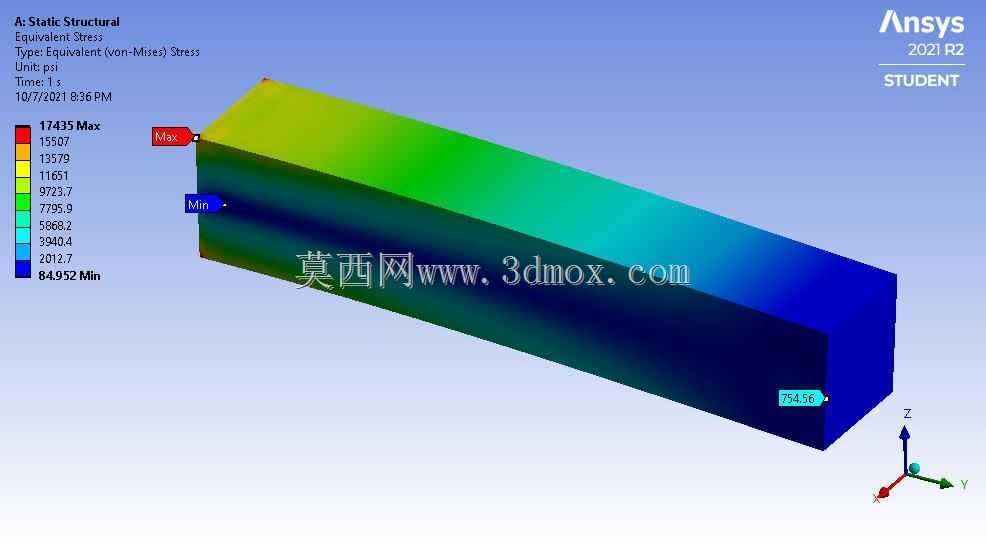

　　从实际工程应用的角度出发，工字梁的受力场景多为两端简支或固支、中部承受均布或集中载荷的弯曲工况，上下翼缘主要承担弯曲正应力，中部腹板承担剪切应力，这种应力分配模式恰好匹配了不同区域的材料受力特性，避免了实心截面构件中性轴附近材料无法充分发挥强度性能的浪费问题。在本次仿真的模型设置中，选取了跨度300mm、截面积957427.451平方毫米的工字梁作为分析对象，同时建立了同跨度、同截面积的方形截面对照模型，对二者施加完全一致的约束条件与竖向载荷，通过求解器计算得到整体结构的总形变分布与等效应力云图。

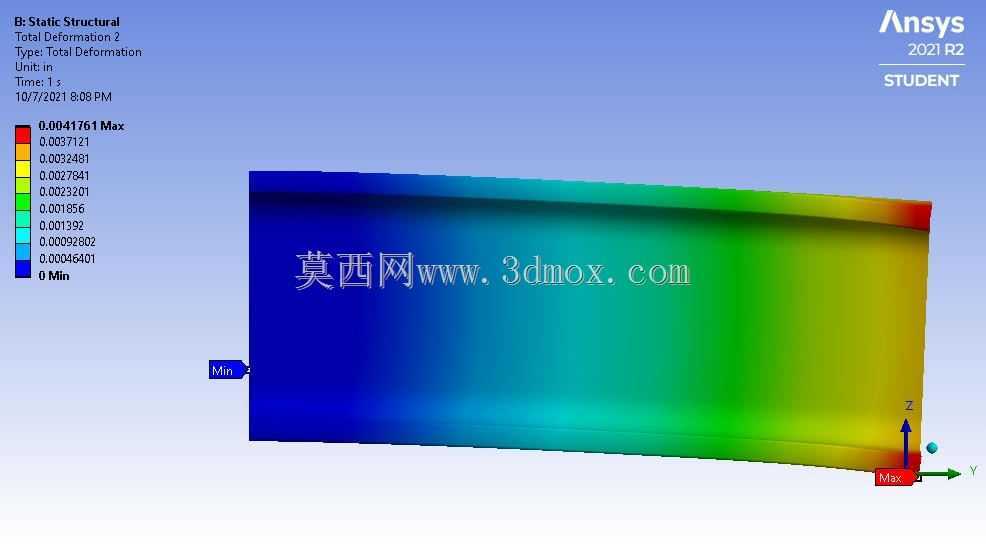

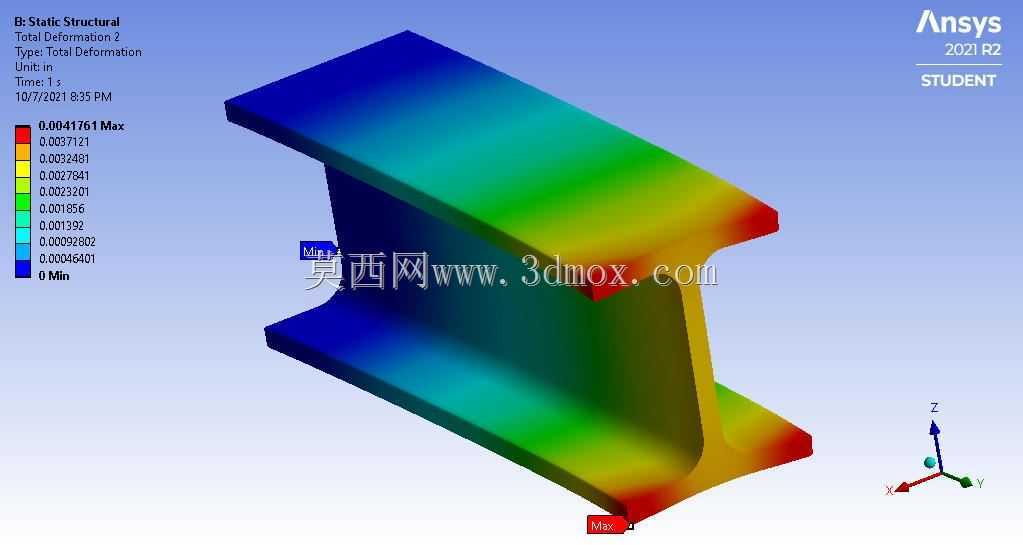

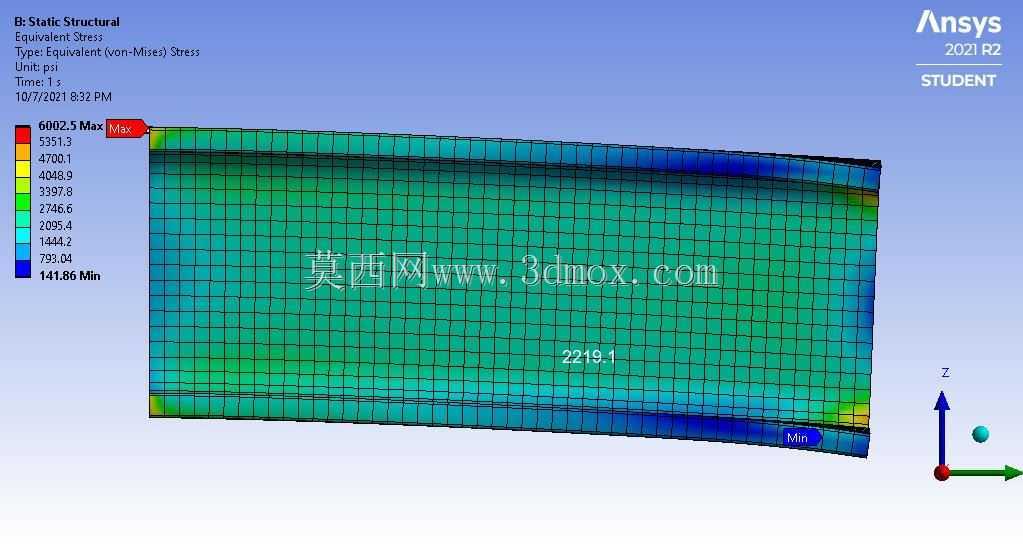

　　从仿真结果的云图分布可以观察到，工字梁的最大形变出现在跨中位置的上下翼缘边缘，最大应力集中在翼缘与腹板连接的过渡区域，整体形变数值远低于同材料用量的方形截面梁，直观印证了工字截面在抗弯载荷场景下的结构优势。需要注意的是，本次分析所用的模型尺寸未完全匹配现行型钢标准中的工字钢规格参数，核心作用是做截面形式的力学性能对比演示，帮助结构设计人员理解截面几何形式对构件承载能力的影响逻辑，而非直接用于实际工程的构件选型下料。

　　在建模与仿真的过程中，对工字梁的翼缘与腹板过渡位置做了直角简化处理，未设置实际工程中常用的圆角过渡，这一设置会使得局部应力集中的计算结果略高于实际带圆角的构件，但不会影响两种截面形式的整体性能对比结论。在实际的工程设计中，工字梁的选型需要结合跨度、载荷大小、支撑方式、连接节点形式综合计算，除了弯曲正应力、剪切应力的校核外，还需要考虑腹板的局部失稳、翼缘的侧向失稳等问题，必要时需要在腹板位置加设加劲肋提升局部刚度。

　　对于三维建模与结构分析从业者而言，这类基础构件的仿真练习能够帮助建立清晰的结构力学直觉，理解截面几何参数与构件力学性能之间的对应关系，避免在设计中出现材料浪费或者结构强度不足的问题。在实际的设备机架设计、厂房承重梁设计、重型设备支撑底座设计中，工字型钢是选型优先级极高的构件类型，其成熟的标准化规格、良好的受力性能、便捷的加工焊接特性，都使其成为金属结构工程中不可或缺的基础构件。通过本次仿真的云图结果，设计人员可以直观看到不同位置的应力水平差异，在做结构优化时可以针对性地对应力水平较低的区域做材料去除，对应力集中的位置做加强处理，在保证结构强度与刚度满足要求的前提下，尽可能降低构件自重，减少材料成本与安装运输难度。
