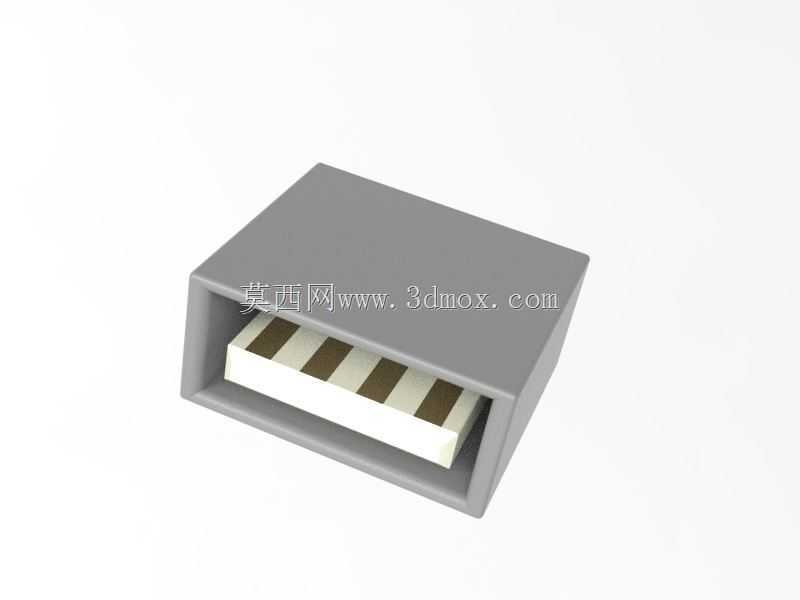

项目设计用虚拟USB端口结构

　　在做各类消费电子、工业控制终端的整机结构装配验证时，经常会遇到需要预留USB接口安装位，但暂时不需要导入完整原厂接口模型的场景——毕竟不同厂商的公头母座细节公差有区别，整机方案阶段如果过早绑定具体型号的接口模型，后续调整板卡位置、壳体开口尺寸时反而会增加不必要的修改工作量，这个虚拟USB端口结构就是针对这类前期方案验证场景设计的。从实际使用的角度来说，这个结构完全覆盖了常规USB端口的外轮廓安装边界，不管是做壳体的开口避让、板卡端的接插件对位，还是做整机装配的干涉检查，都能直接调用，不需要额外调整基准位置。设计的时候特意没有照搬某一款特定型号USB端口的细节结构，而是提取了行业内通用Type-A USB端口的核心轮廓特征：

　　接口部分的插拔导向斜度做了保留，方便在做装配动画模拟的时候能直观体现插拔行程；尾部与PCB板连接的定位柱位置也按照通用布局做了预留，在方案阶段可以直接用来对齐板卡上的接插件焊盘位置，不用反复核对安装坐标。外形尺寸上完全遵循通用USB端口的行业安装规范，接口外露部分的宽度、厚度尺寸和常规量产USB端口保持一致，壳体上对应的开口尺寸可以直接参考这个模型的外轮廓预留0.2mm的装配间隙，不用再额外查通用接口手册核对边界尺寸；安装固定部分的孔位间距也符合常规板载接插件的固定标准，不管是卧式贴板还是立式插板的安装场景，都能通过简单的坐标调整适配对应的安装位。在做设备内部走线模拟的时候，这个模型也能起到很好的参考作用：

　　接口尾部预留的线缆出线空间按照常规USB线缆的最小弯曲半径做了避让，在模拟内部线束布局的时候，可以直接以这个模型的尾部端面为起点规划线缆走向，避免后续实际装配时出现线缆弯折过度、挤压其他元器件的问题。很多结构工程师在做方案阶段的整机建模时，往往会忽略接口部分的占位模型精度，要么随便拉个方块代替，导致后续开模阶段才发现开口尺寸不对、安装位和其他元器件干涉，要么直接导入精细的原厂模型，导致整个装配体文件过大，转动、剖切操作的时候卡顿严重，这个虚拟端口结构刚好平衡了这两个问题：既保留了所有和装配相关的关键尺寸、安装边界、轮廓特征，能满足方案阶段所有的干涉检查、布局验证需求，又去掉了和前期设计无关的内部金属弹片、注塑细节等特征，文件体量轻，

　　调用起来不会影响装配体的运行流畅度。在做工业手持终端、桌面式检测设备、消费类数码产品的结构方案时，这类通用接口占位模型的使用频率非常高，尤其是在多方案并行的前期设计阶段，不需要针对每个方案都匹配具体型号的接插件，用这类符合通用尺寸规范的虚拟结构就能快速完成整机的布局搭建，等方案定型进入详细设计阶段，再替换成对应厂商的具体型号模型即可，能大幅减少前期方案调整时的重复修改工作量。另外这个结构的插拔配合面也做了通用化的公差预留，在做插拔寿命模拟、接口防护结构设计的时候，可以直接以这个模型的配合面为基准设计防尘塞、防护盖等周边结构，不用反复调整配合尺寸，能有效缩短前期方案的迭代周期。
