双轮同步链条皮带传动连接结构

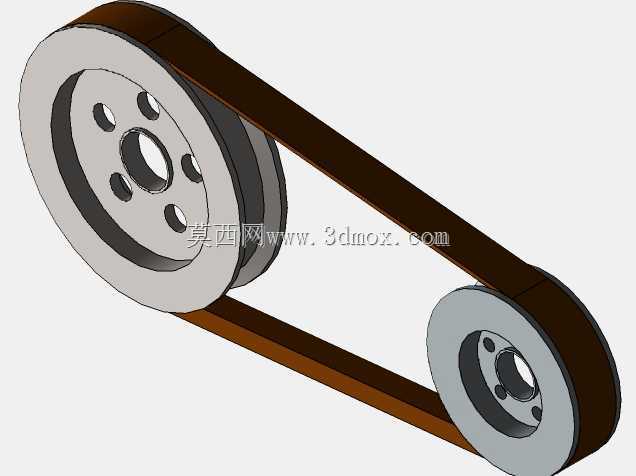

　　在各类中小型动力传输场景中，带传动与链传动的组合结构一直是兼顾缓冲减震与传动精度的常用方案，这套双轮布局的链条皮带连接结构，正是针对需要跨距传动、同时对传动平稳性有一定要求的设备场景设计。从实际应用来看，这类结构常出现在小型输送线的动力端、轻工设备的进给机构、小型农机的辅助传动单元中，既可以通过皮带的柔性特性吸收动力输入端的振动冲击，避免刚性连接带来的零件疲劳损坏，也能依托链条啮合的无滑差特性，保证两端带轮的转速比稳定，不会出现纯皮带传动长时间运行后打滑丢转的问题。

　　设计这套结构时，首先要明确安装边界的约束条件：两个带轮的中心距需要根据设备内部的安装空间预留调整余量，通常中心距的可调范围要控制在皮带总长度的3%-5%区间，既方便安装时套入皮带与链条，也能在后期磨损后调整张紧度，无需频繁更换传动件。带轮的轮缘尺寸需要匹配所选皮带的截面规格，轮槽的角度、深度公差要符合通用传动件的配合标准，保证皮带与轮槽的接触面积达到80%以上，减少局部应力集中带来的皮带过早磨损。带轮中心的轴孔设计要兼顾通用性，既可以适配普通光轴通过键连接传递扭矩，也预留了紧定螺钉的安装位，方便在一些轻载场景下快速装拆，无需额外加工轴上的键槽。

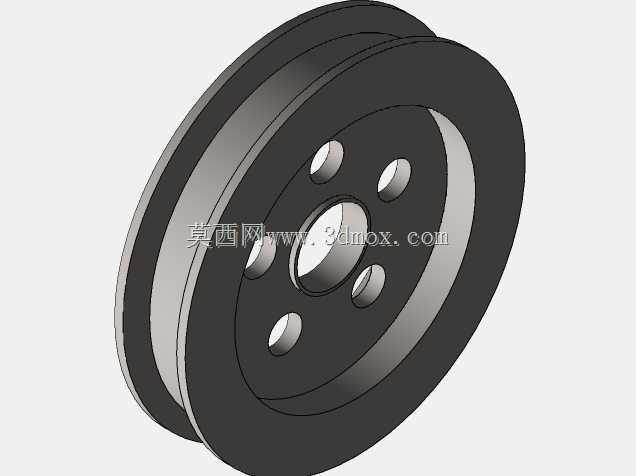

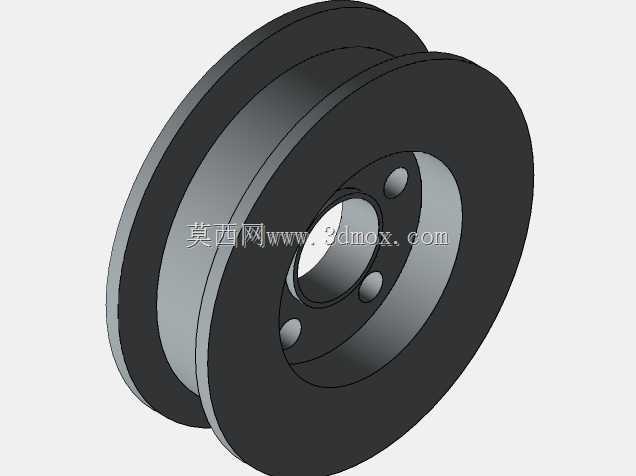

　　从功能特性上看，这套结构采用的是皮带与链条复合的传动逻辑，外层的平皮带主要承担高速端的初步动力传输，利用橡胶材质的阻尼特性过滤掉电机输出端的高频振动，内层啮合的链条则负责保证两个带轮之间的传动比恒定，避免负载波动时出现转速差。两个带轮的腹板都做了均匀的减重孔设计，不是为了单纯的轻量化，而是通过对称分布的孔位平衡带轮高速旋转时的离心力，减少转动过程中的径向跳动，降低轴承端的径向载荷，延长支撑轴与轴承的使用寿命。带轮的轮毂部分做了加厚处理，因为轮毂是传递扭矩的核心受力部位，轴孔与轮毂的配合长度要达到轴径的1.2-1.5倍，保证扭矩传递时不会出现轮毂开裂或者轴孔打滑的问题。

　　实际选型安装时，需要注意主动轮与从动轮的端面共面公差，要控制在0.5mm以内，否则皮带运行时会出现跑偏、偏磨的问题，链条也会因为侧向受力过大出现链板拉长、销轴断裂的故障。张紧机构的安装位置要选在传动边的松边一侧，不要压在紧边上，否则会额外增加传动阻力，加大轴承的负载。这套结构的设计没有采用特殊的定制零件，所有带轮、链条、皮带都可以选用标准件进行装配，后期维护更换时不需要专门定制配件，能够大幅降低设备的全生命周期维护成本。在轻载传动场景下，这套结构的传动效率可以达到92%以上，相比纯链传动的运行噪音更低，相比纯皮带传动的传动精度更高，能够适配0.5kW-3kW功率区间的动力传输需求，安装时只需要保证两个带轮的平行度、调整好合适的张紧度，就可以长期稳定运行，不需要频繁的日常维护。
