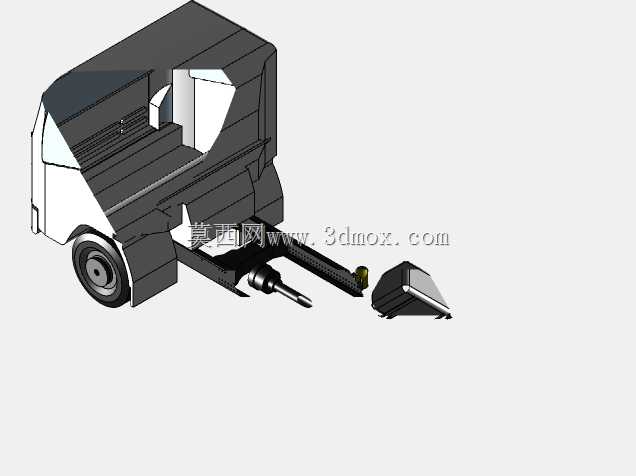

五十铃NPR75轻卡底盘结构三维数模

　　城配物流场景里，轻卡底盘的布局合理性直接决定了上装适配效率与后期运维成本，这套五十铃NPR75的底盘数模，完整还原了量产车型的底盘硬点布局，没有做多余的外观覆盖件简化，能直接看到从驾驶室悬置点到后悬架安装位的全部结构关系。做城配冷藏、栏板、厢式上装的设计人员，拿到这套数模不用再反复去测绘实车的安装孔位，数模里已经把车架纵梁的截面尺寸、横梁的分布间距、各安装支座的坐标位置都做了精准还原，纵梁采用的是变截面槽钢结构，前段为了适配驾驶室与发动机的布置做了收窄处理，中段保持等截面保证承载刚度，后段根据上装固定需求预留了标准化的安装孔阵列，孔位间距符合轻卡上装的通用适配规范，不用额外打孔就能适配多数常规上装的固定支架。

　　从行走机构的设计来看，前桥采用的是工字梁整体式转向桥，转向节的主销倾角参数完全匹配实车设定，转向拉杆的布置避开了制动管路与线束的走向，打满方向时轮胎与翼子板、直拉杆之间的运动间隙在数模里已经做了动态干涉校验，不会出现极限转向下的部件剐蹭问题。前悬架采用少片变截面钢板弹簧，在保证承载能力的前提下降低了非簧载质量，提升了铺装路面行驶的平顺性，钢板弹簧的吊耳位置、减振器的安装角度都和实车一致，做底盘动力学仿真的时候可以直接提取硬点参数，不用再反复调整匹配。后桥为整体式驱动桥，主减速器的壳体轮廓、半轴的连接方式、制动气室的布置位置都做了1:1还原，后悬架的钢板弹簧片数、U型螺栓的安装位置都符合重载城配的设计需求，额定承载状态下悬架的动挠度行程预留充足，不会遇到颠簸路面就出现悬架击穿的问题。

　　传动系统的布置上，从发动机飞轮壳连接位开始，离合器壳体、变速器、传动轴、后桥主减的连接轴线都做了精准的同轴度匹配，传动轴的万向节夹角控制在合理区间，避免高速行驶时出现传动轴振动问题，数模里还还原了传动轴的中间支承安装位置，支承架固定在车架横梁上的安装孔位、缓冲橡胶块的压缩量都有明确的结构体现，做传动系NVH分析的时候可以直接调用相关结构参数。制动系统的管路走向沿着车架纵梁内侧布置，管卡的安装位置避开了车架上的应力集中区域，前后制动气室的推杆行程、制动调整臂的连接结构都完整呈现，后期做制动系统改装或者ABS加装的时候，可以直接在数模上规划管路走向，避免和其他部件产生干涉。

　　燃油箱的布置位置在车架右侧纵梁外侧，固定支架的安装孔位、油箱的离地间隙都符合道路通行的安全要求，不会因为过低出现托底磕碰的问题，油箱的加油口位置、燃油滤清器的安装位置都做了还原，后期做双油箱改装或者油路加热改装的时候，可以直接在数模上模拟布置，验证改装后的通过性与维护便利性。储气筒、蓄电池的安装位置在车架左侧，各部件之间的间隙预留充足，日常维护的时候不用拆卸周边其他部件就能完成滤芯更换、蓄电池接线等操作，排气系统的走向沿着车架右侧布置，消声器的吊挂位置、排气尾管的朝向都做了合理规划，避免排气高温烘烤到周边的线束与管路。

　　做专用车改装的时候，这套数模的最大价值在于所有安装边界都做了明确的标注，比如驾驶室后围到前桥的距离、车架上平面的离地高度、后悬的长度尺寸，这些参数都是上装设计时必须的核心硬点，不用再反复核对实车参数。比如做冷藏车改装时，制冷机组的安装支架可以直接匹配驾驶室后方的预留安装位，机组的管路走向可以沿着车架纵梁布置，不会和传动轴、制动管路产生干涉；做栏板货车改装时，货箱的纵梁可以直接和车架上的安装孔位对齐，不用额外焊接支架破坏车架的原有强度。另外数模里还还原了底盘线束的走向，所有线束的固定卡扣位置都有体现，上装接线的时候可以直接找到对应的底盘接线端，不用盲目破线查找线路。

　　从结构设计的角度看，这套底盘的车架横梁采用了槽型截面与管型截面结合的布置方式，在发动机、变速器等载荷集中的位置采用加强型槽型横梁，在载荷相对均匀的中段采用圆管横梁，既保证了车架的整体扭转刚度，又控制了底盘的整备质量，符合轻量化设计的趋势。各部件的连接螺栓规格、拧紧力矩对应的安装面尺寸都在数模里有体现，做装配工艺设计的时候可以直接提取相关参数，不用再单独测绘螺栓孔的尺寸与深度。对于刚接触商用车底盘设计的人员来说，这套数模可以作为典型的轻卡底盘参考案例，直观了解成熟量产车型的布局逻辑，避开设计中容易出现的干涉、维护空间不足、通过性差等常见问题。
