密封室表面修整用3D打印轮毂工装

　　在密封腔体类零部件的精密加工工序中，密封面的表面修整质量直接决定了腔体装配后的密封可靠性，一旦密封面存在微观凸起、加工刀纹或者平面度超差，装配后极易出现介质泄漏问题，在高压、真空类密封工况下这类缺陷带来的失效风险会被进一步放大。传统密封面修整多采用手持研磨工具配合研磨膏作业，不仅作业效率低，研磨压力的均匀性完全依赖操作人员的经验，很容易出现局部过磨导致密封面塌边，或是修整不足无法去除加工缺陷的问题，针对小批量定制化的密封室修整需求，专门开发适配的机加工修整轮毂工装，能大幅提升修整作业的一致性与加工效率。

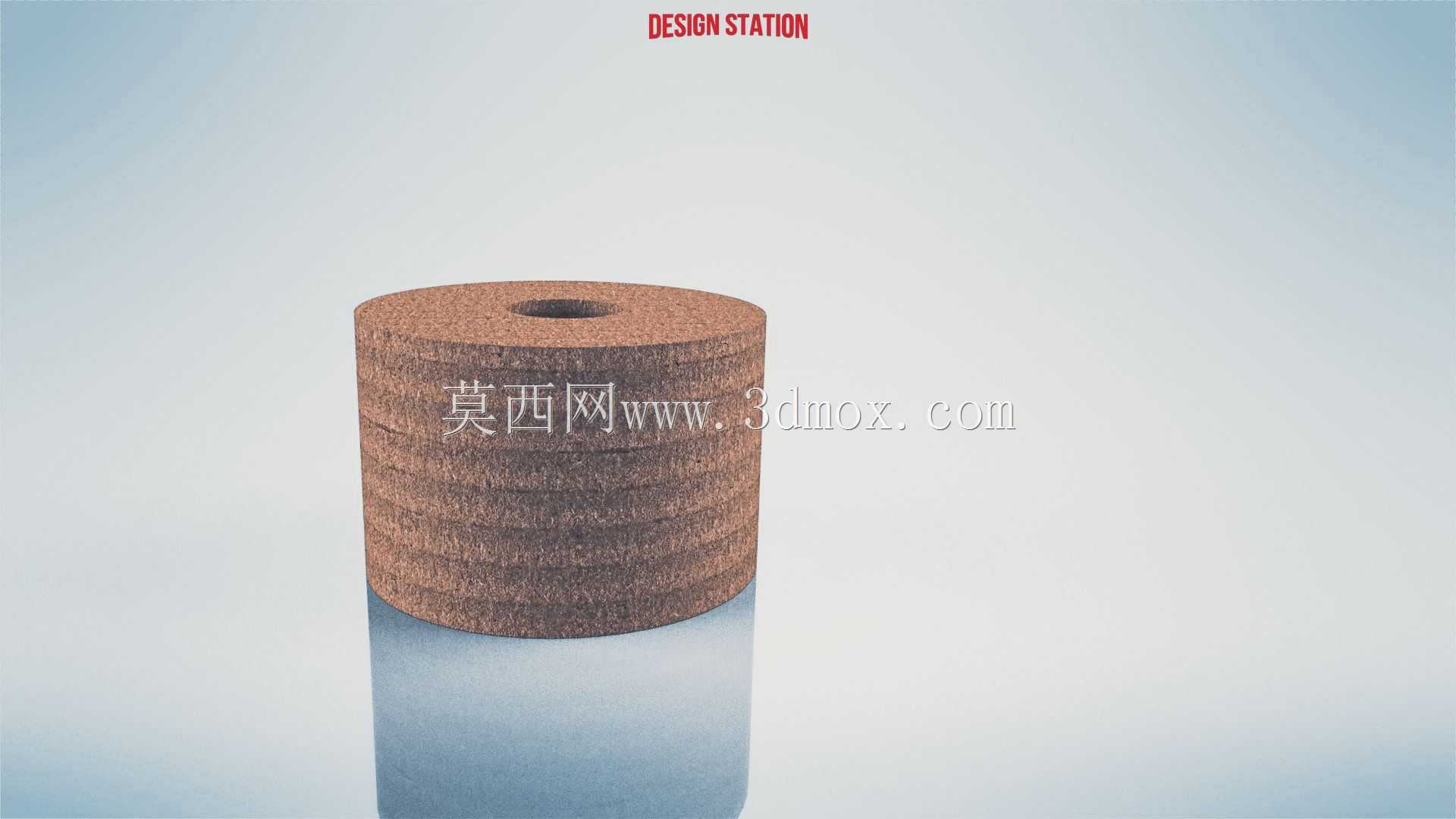

　　这款3D打印成型的修整轮毂，核心作用是作为研磨修整作业的执行载体，安装在立式加工设备的主轴输出端，配合下端的研磨耗材完成密封室表面的均匀修磨。从实际安装适配的角度来看，轮毂的上端设计有标准的圆柱装夹柄，装夹柄的直径公差控制在h7级，能够直接适配常规钻床、立式铣床以及小型研磨机的弹簧夹头装夹结构，装夹后轮毂的径向跳动量可控制在0.02mm以内，避免修整过程中出现偏磨问题。轮毂的主体工作段采用等直径圆柱结构，外径尺寸根据密封室的待修整面内径做匹配设计，工作段的圆柱面圆柱度公差不超过0.01mm，保证包裹在外侧的研磨耗材能够与待修整密封面保持均匀贴合，不会出现局部接触压力过大的问题。轮毂下端设置有定位凸台结构，凸台直径略小于密封室的内孔导向尺寸，作业时凸台可先伸入密封室的内孔完成径向定位，避免修整起始阶段轮毂与密封室发生磕碰，同时也能保证修整过程中轮毂的回转中心与密封室的中心保持重合。

　　从结构设计的思路来看，这款轮毂采用3D打印工艺成型，核心是为了快速适配不同规格密封室的修整需求，不需要走传统的金属切削加工流程，针对小批量、多规格的密封室修整场景，能够快速迭代调整轮毂的外径、装夹柄长度以及定位凸台尺寸，大幅缩短工装的准备周期。轮毂的内部采用轻量化的中空点阵结构设计，在保证整体结构刚性的前提下，尽可能降低轮毂自身的重量，减少设备主轴的负载，同时也能降低3D打印过程中的材料消耗。轮毂的工作段外表面设计有细密的网格状防滑纹路，当研磨砂纸、抛光毡这类耗材包裹在轮毂外侧时，防滑纹路能够增大与耗材之间的摩擦力，避免修整作业过程中耗材与轮毂之间发生相对滑动，影响修整效果。轮毂的装夹柄与主体工作段之间设计有过渡圆角，避免应力集中导致3D打印成型后出现层间断裂的问题，过渡圆角的半径根据轮毂的整体尺寸做匹配，一般取2-3mm即可满足刚性需求。

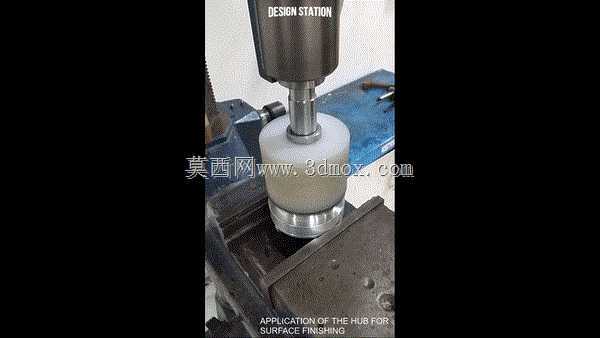

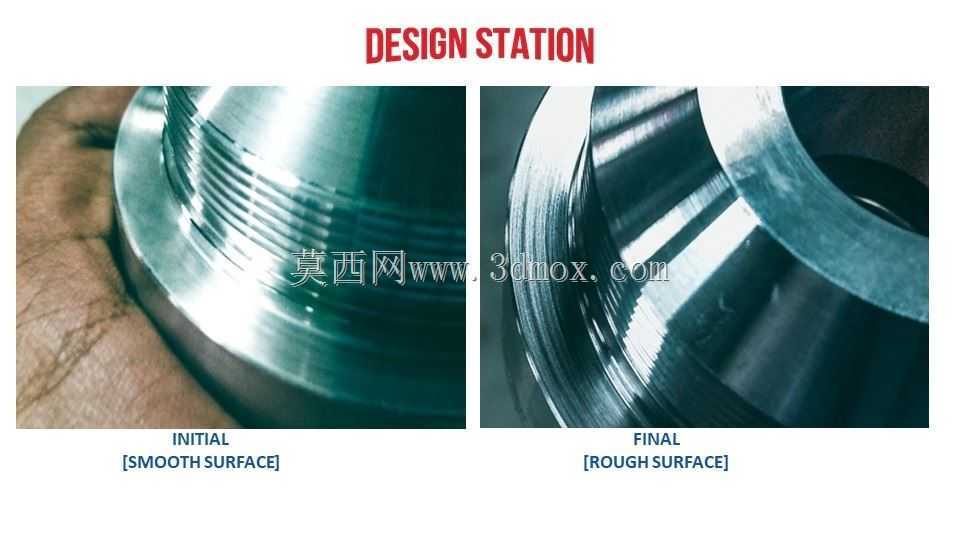

　　在实际作业场景中，这款修整轮毂的适配性较强，除了常规的金属密封室表面修整外，更换外侧包裹的研磨耗材粒度，还可以完成硬质塑料、陶瓷材质密封件的表面光整作业。安装时只需要将上端的装夹柄插入设备主轴的夹头内，锁紧夹头后手动转动主轴检查轮毂的径向跳动，确认跳动量在允许范围内后，根据待修整密封面的材质选择对应粒度的研磨耗材，将耗材平整包裹在轮毂的工作段外表面，可通过耐高温的双面胶做临时固定，也可以采用卡箍在轮毂工作段的上下两端做锁紧固定，避免耗材在回转过程中松脱。作业过程中，设备主轴的转速需要根据修整精度要求调整，粗修整阶段可采用较高转速快速去除表面的加工刀纹与凸起缺陷，精修整阶段则需要降低转速，配合细粒度的抛光耗材完成密封面的光整，保证密封面的表面粗糙度达到Ra0.8以下，满足密封装配的要求。

　　从安装边界来看，这款轮毂的总长度控制在120mm以内，装夹柄的长度预留25mm的装夹余量，能够适配大部分小型立式加工设备的主轴装夹行程，不会出现装夹长度不足导致的夹持不稳问题。轮毂工作段的长度根据密封室待修整面的轴向高度设计，一般比待修整面的高度长10mm左右，保证一次进给即可完成整个密封面的修整作业，不需要多次轴向调整位置。定位凸台的轴向长度控制在15mm，既能够保证伸入密封室内孔后的定位稳定性，又不会因为长度过大与密封室内部的其他结构发生干涉。轮毂的整体刚性经过验证，在3000rpm的转速下不会出现明显的挠曲变形，修整过程中施加在密封面的轴向压力控制在50N以内时，轮毂的变形量不超过0.005mm，完全能够满足密封面修整的精度要求。针对不同深度的密封室修整需求，只需要调整装夹柄的长度即可，不需要更改轮毂的主体工作段结构，设计的模块化程度较高，能够快速衍生出适配不同工况的系列化修整工装。
