小型柴油机喷油器回油接头结构设计

　　在柴油发动机燃油供给系统的实际运维与配套生产场景中，喷油器回油部件是容易被忽略但直接影响整机运行稳定性的小尺寸关键零件。小型单缸或小排量多缸柴油机普遍应用于农用机械、小型工程机械、备用发电机组等场景，这类设备的作业环境往往存在振动大、温度波动范围宽、运维保养间隔不稳定的特点，喷油器工作过程中，针阀偶件间隙渗漏的多余燃油需要通过专用回油通路导回油箱，避免燃油在喷油器安装位置积聚引发泄漏、油压异常等问题，这款回油接头正是为适配这类小型柴油机喷油器的回油通路连接需求设计。

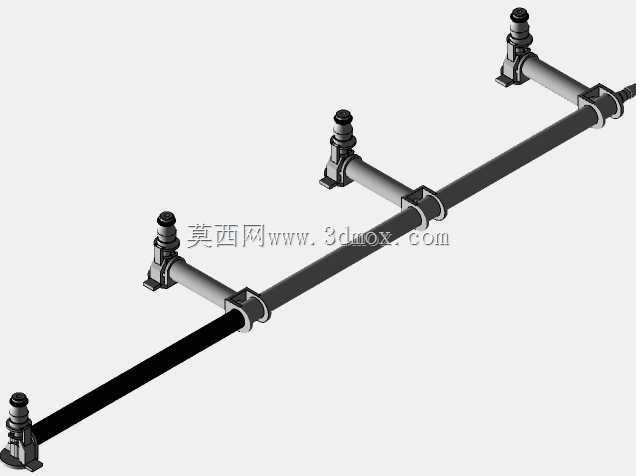

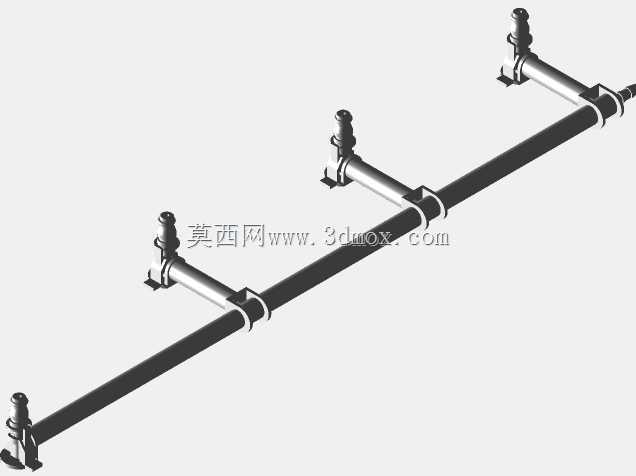

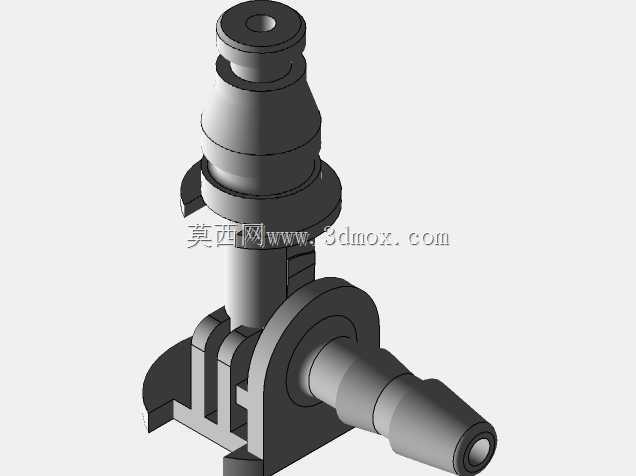

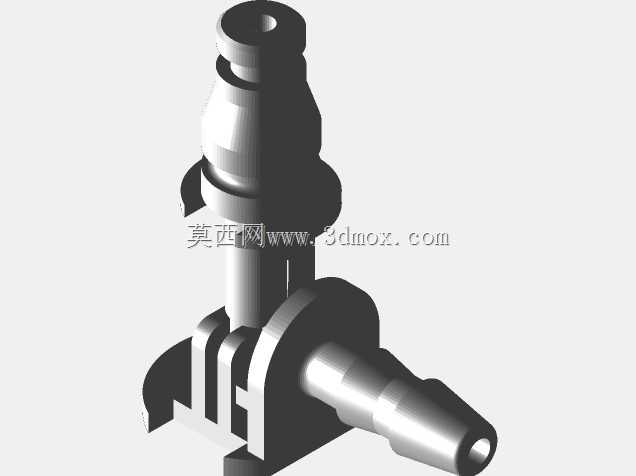

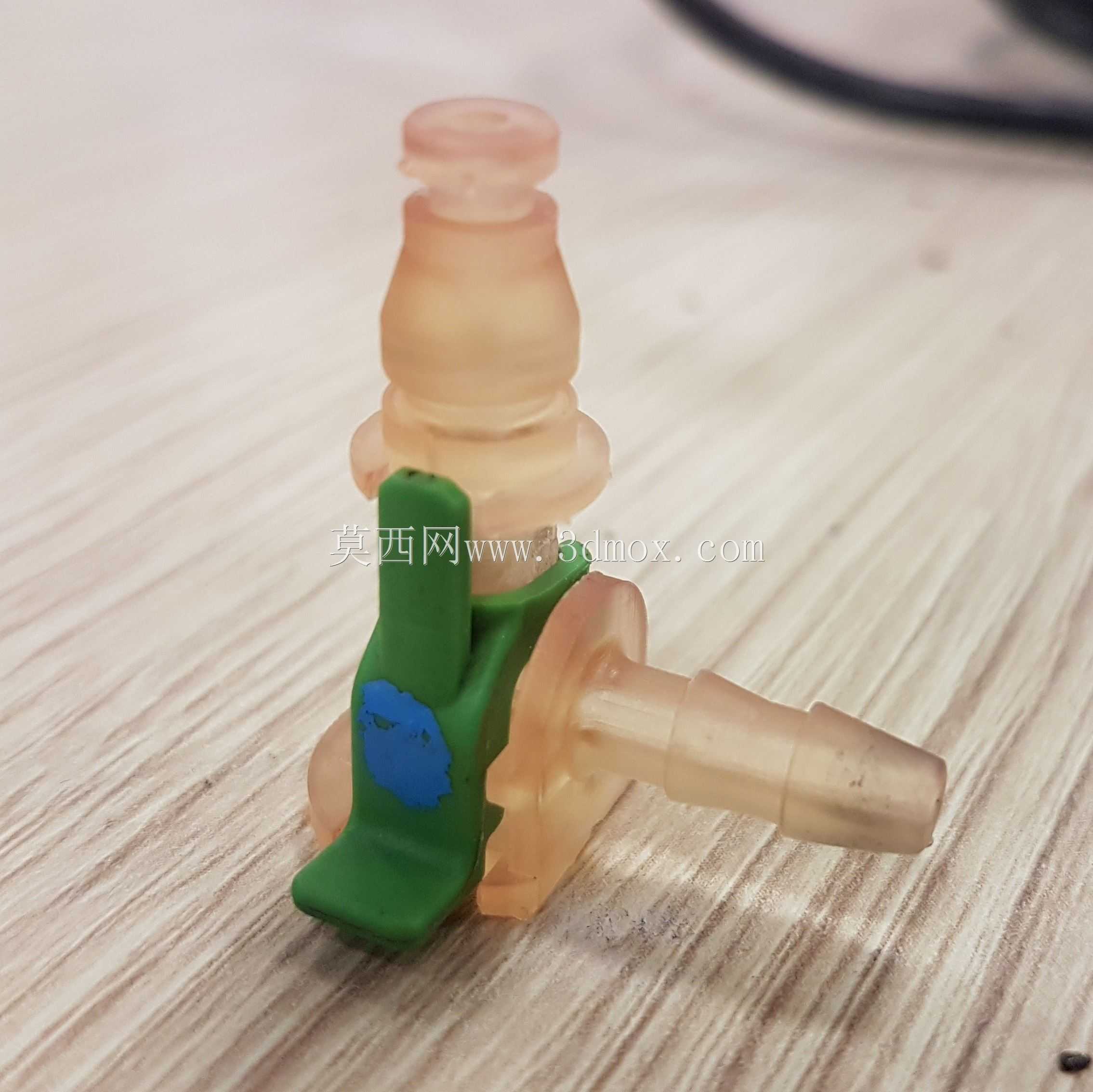

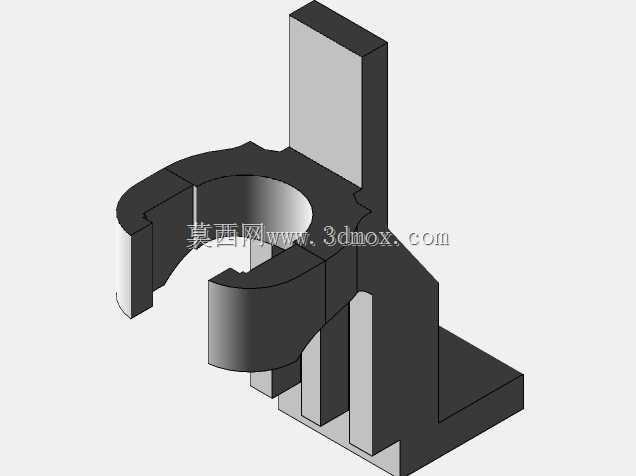

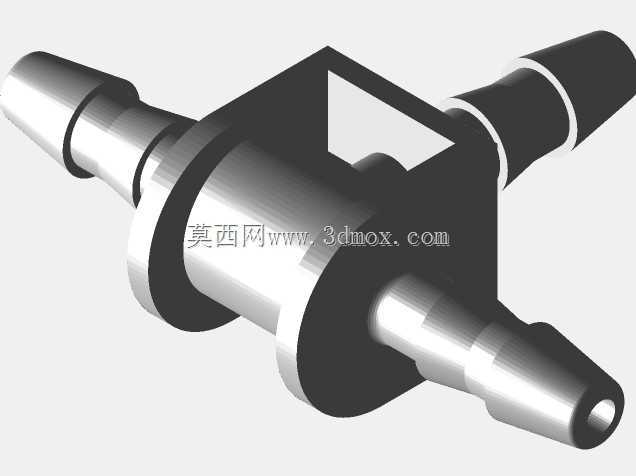

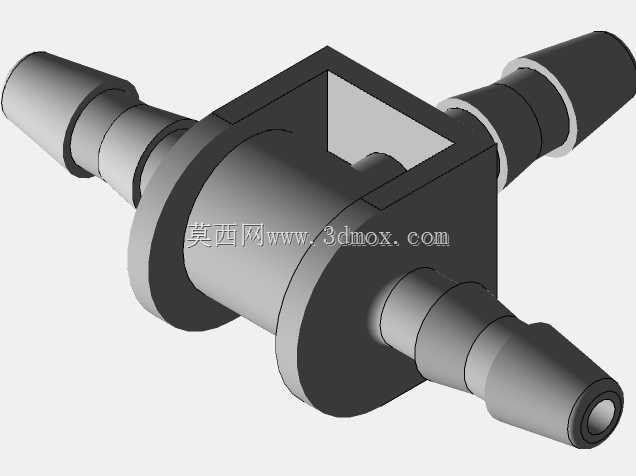

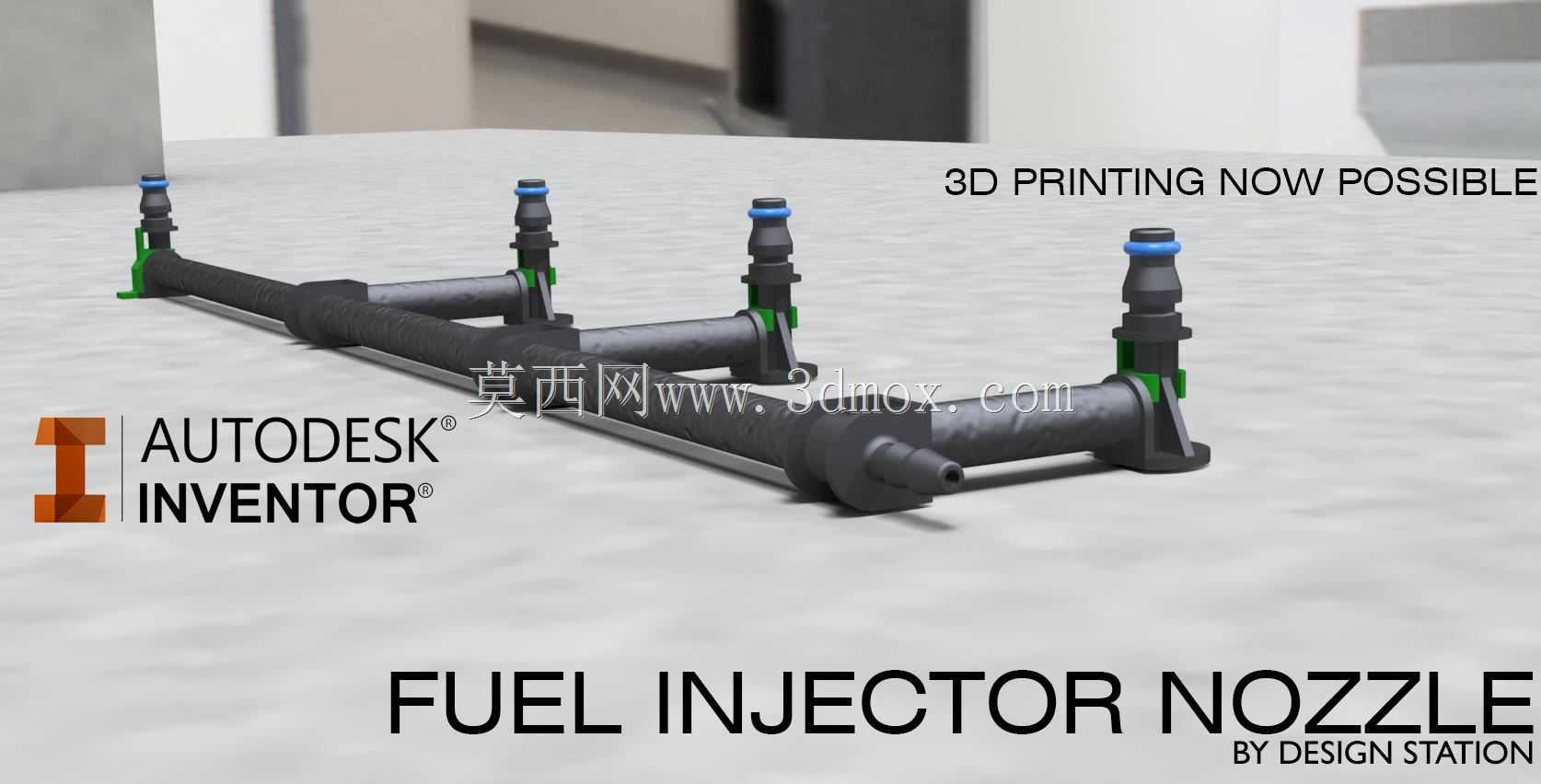

　　从功能特性来看，该接头采用双材质组合结构，主体半透明段为耐燃油腐蚀的高分子材质，既可以耐受柴油长期浸泡带来的溶胀风险，半透明的材质特性也能在设备调试阶段直观观察回油通路的燃油流动状态，快速排查气阻、堵塞等常见油路故障；绿色卡扣段为带弹性锁紧结构的硬质工程塑料，自带的蓝色密封标识区域对应安装到位的对位标记，现场装配时无需额外工装，对准喷油器回油接口按压到位即可通过卡扣结构实现轴向锁紧，避免柴油机运行过程中的持续振动导致接头松脱。侧向伸出的宝塔式插接段为标准油路接头结构，表面的多级环形凸棱可以和常用的耐油橡胶回油管实现过盈配合，无需额外卡箍即可满足低压回油通路的密封要求，适配内径4-6mm的常规柴油机回油软管，覆盖绝大多数小型柴油机的回油管路规格。

　　设计过程中优先考虑了现场装配的便捷性与长期使用的可靠性，接头整体的安装边界控制得非常紧凑，轴向总长度不超过45mm，侧向插接段的伸出长度控制在20mm以内，不会和周边的高压油管、缸盖罩、气门摇臂机构等部件产生运动干涉，适配多数小型柴油机喷油器顶部局促的安装空间。卡扣结构的锁紧力经过反复校核，既可以承受150kPa以内的回油通路峰值压力，也能在后续保养拆卸时通过手动按压卡扣锁舌快速拔下，不会出现拆件时损坏喷油器本体接口的问题。密封结构没有额外加装O型圈，而是通过接头插接段的锥面配合与卡扣锁紧后的轴向预紧力实现端面密封，减少了额外的密封零件数量，降低了长期使用后密封件老化失效的故障点，也降低了配件的生产与采购成本。

　　实际应用中，这类回油接头属于柴油机的易损配件，长期接触高温燃油加上发动机舱的持续高温环境，塑料材质会逐渐出现老化脆化的问题，很多小型柴油机的燃油泄漏故障都源于回油接头开裂或松脱，这款结构在设计时特意在卡扣与主体衔接的位置做了圆角过渡加强，避免应力集中导致的开裂问题，材质选型上也兼顾了耐温性能，可以在-30℃到120℃的环境温度区间内正常工作，覆盖国内绝大多数地区的农用机械、小型发电设备的使用环境需求。对于三维建模从业者而言，这类小尺寸管路接头的建模重点在于卡扣结构的弹性变形空间预留、宝塔接头的凸棱尺寸公差控制，以及双材质装配的配合间隙设定，建模时需要充分考虑注塑生产的拔模角度，避免出现倒扣无法脱模的结构问题，同时要保证安装对位标识的位置清晰可见，方便一线装配人员快速识别安装方向，减少错装概率。
