3D打印多用途工装夹持座结构设计

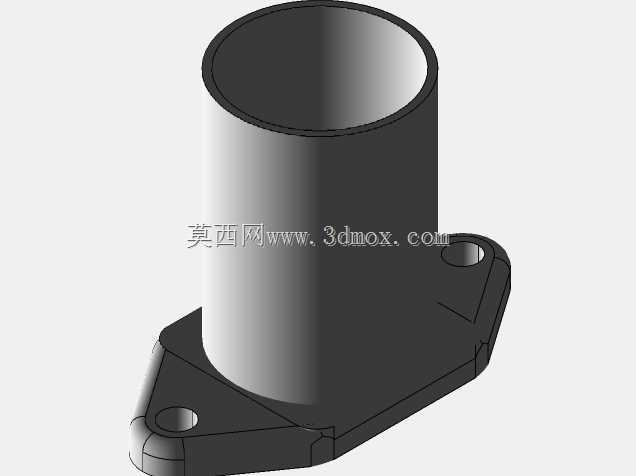

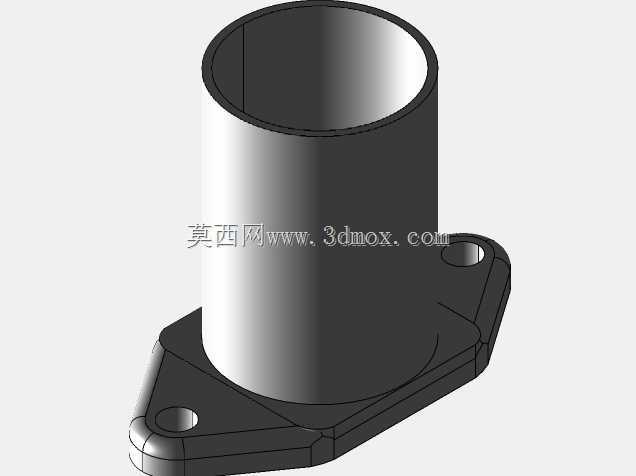

　　空腔的直径适配桌面作业常见的6-18mm直径棒料、笔状工具、小型热熔胶棒、焊锡丝筒等常用耗材与工件，夹持深度设置为120mm，足够保证竖直放置的工件不会出现侧向倾覆，即使在工件顶端施加15N的侧向力进行打磨、点胶作业时，整体结构也能保持稳定。底部支撑座采用偏心式加宽结构，支撑轮廓延伸出竖直腔体的单侧，整体支撑面的投影面积是竖直腔体横截面积的2.7倍，重心落在支撑面的几何中心偏腔体侧3mm位置，既保证了放置在玻璃工作台、金属操作台面时的稳定性，又不会因为底座过大占用过多桌面操作空间，底座底面做了三个均匀分布的0.1mm深度的浅凹槽，可以粘贴防滑硅胶垫，进一步提升在光滑台面的摩擦力，避免作业过程中整个夹持座出现滑移。这款多用途夹持结构，最初的设计出发点是解决桌面级3D打印作业、小型零件手工装配、电子元器件焊接等多场景下的零散工件固定痛点，日常车间调试工位、桌面级加工辅助场景里，经常会遇到不同直径的棒料、小型异形零件需要临时固定的需求，常规台钳体积过大，适配小尺寸工件时容易夹伤工件表面，且无法适配圆柱形工件的竖直放置固定需求，这款夹持座就是针对这类零散小场景的工装缺口做的定向设计。整体结构采用一体化成型思路，主体分为竖直夹持腔与底部支撑座两个核心部分，竖直夹持腔为等直径圆柱空腔，内壁做了0.2mm的微糙面处理，既可以保证插入的棒状工件、管状工件不会出现径向打滑，又能避免光滑内壁与工件配合时出现的真空吸附导致工件难以取出的问题，

　　设计过程中特意规避了多余的装夹调节结构，没有采用螺纹锁紧、弹簧顶丝这类额外的活动零件，整个结构为单一整体件，不需要后续装配，打印完成后即可直接投入使用，减少了加工后的装配工序，也避免了活动零件长期使用出现的磨损、松动问题。针对不同的使用场景，这款夹持座可以实现多种功能：在3D打印作业场景下，可以将其放置在打印机平台上，用来临时放置换下来的喷嘴、清理喷嘴用的针具、校准用的塞尺等小工具，避免工具随意放置碰伤打印平台或者丢失；在手工焊接电子元器件的场景下，可以将焊锡丝筒插入竖直空腔，实现焊锡丝的单手抽取，不需要额外的人员辅助固定焊锡丝卷，提升单人焊接作业的效率；在小型零件打磨、去毛刺的作业场景下，可以将需要打磨的小型棒状工件插入空腔，

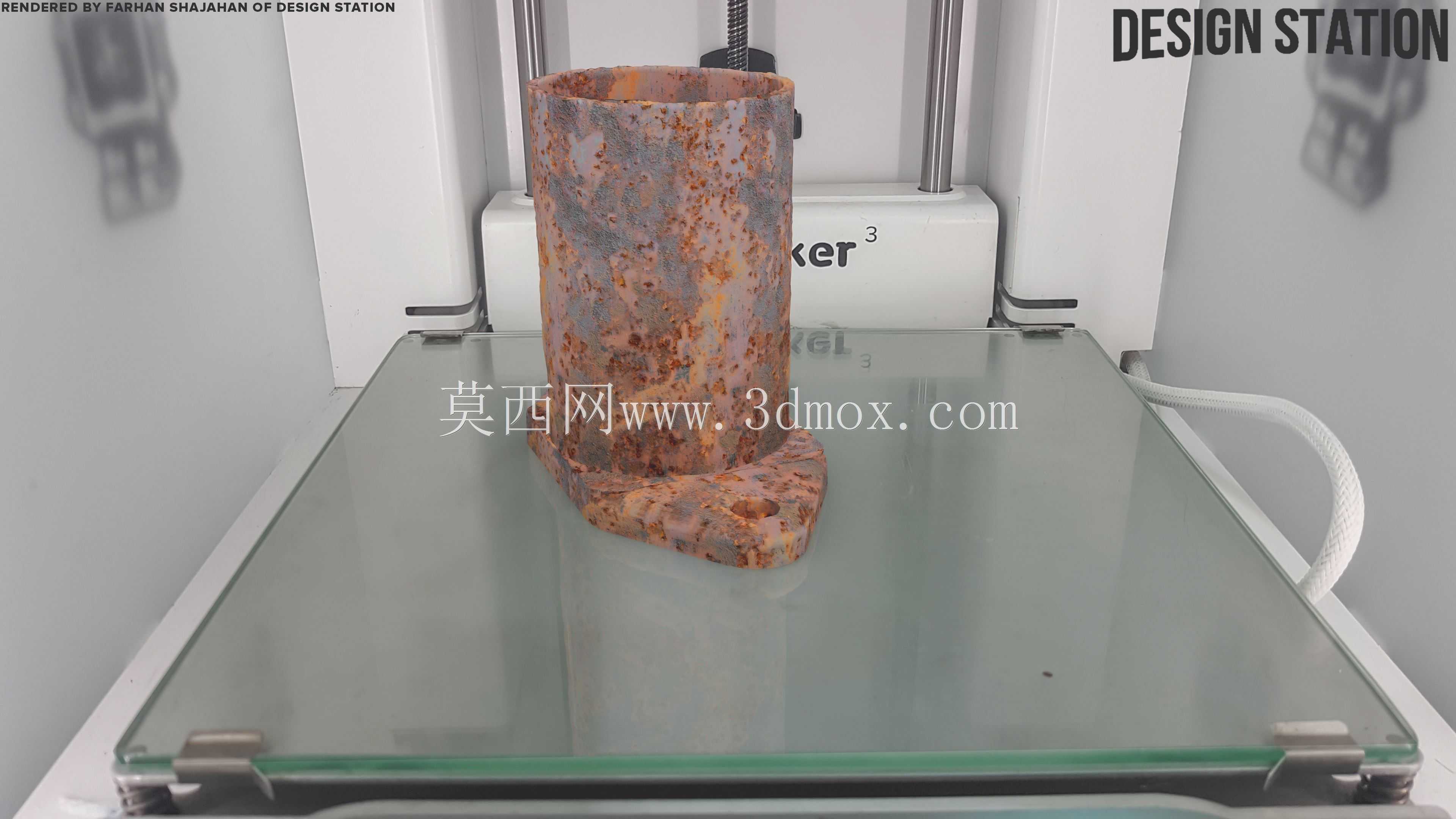

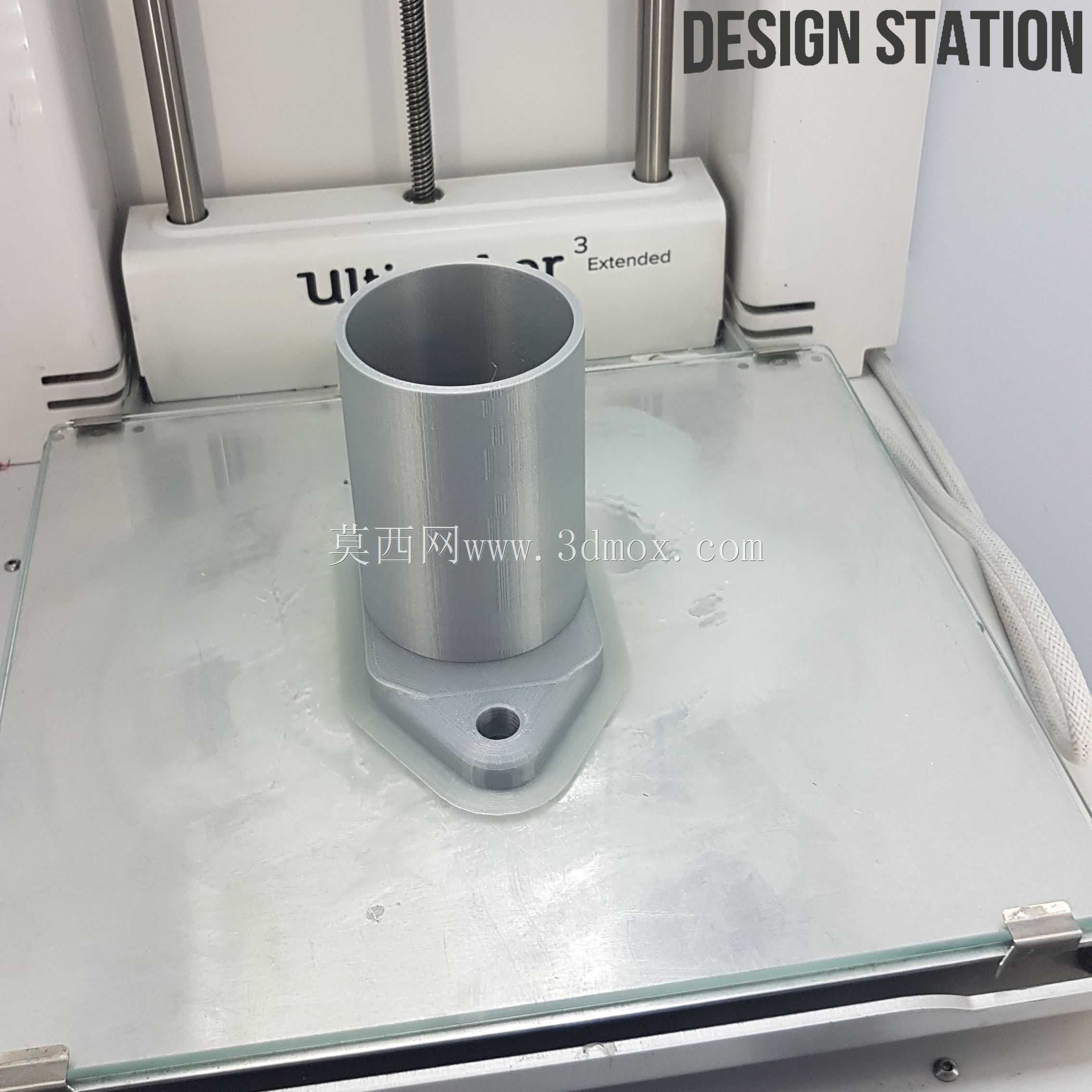

　　手持打磨工具进行作业，不需要手持工件，避免打磨过程中手部被磨头划伤；在桌面5S管理场景下，还可以作为工具座放置镊子、螺丝刀、刻刀等常用长柄工具，保持桌面工具摆放规整。结构的壁厚设置为2.5mm，对于常用的PLA、PETG等3D打印材料来说，这个壁厚可以保证足够的结构强度，在承受常规作业的侧向力时不会出现侧壁开裂，同时也不会因为壁厚过大导致打印时间过长、材料浪费，整个结构打印时不需要添加支撑，竖直腔体的内壁可以直接打印成型，底座的所有面均为平面，打印时首层附着力良好，不会出现翘边问题。安装边界方面，整个结构的最大外轮廓尺寸为135mm75mm140mm，占用桌面空间不足A4纸的六分之一，即使在狭小的桌面调试工位也能轻松放置，

　　底座没有设置固定安装孔，默认采用桌面放置的方式使用，如果需要在振动较大的作业场景使用，也可以自行在底座延伸段打孔，通过螺栓将其固定在工作台面上，拓展使用场景。结构的所有转角处均做了R2的圆角过渡，没有尖锐的棱角，避免作业过程中磕碰划伤手部，竖直腔体的顶端入口处做了1mm的倒角，方便工件快速对准插入，不需要刻意对齐即可将工件放入空腔内，提升使用的便捷性。不同于专用工装只能适配单一工件、单一作业场景的局限，这款夹持座通过极简的结构设计，覆盖了桌面作业场景下绝大多数小型棒状、管状工件的临时固定需求，以及常用长柄工具的规整放置需求，没有多余的功能冗余，每一处结构设计都对应实际作业中的具体痛点，在保证结构强度的前提下尽可能压缩了整体体积与打印耗材用量，是桌面作业场景下实用性极强的通用辅助工装。
